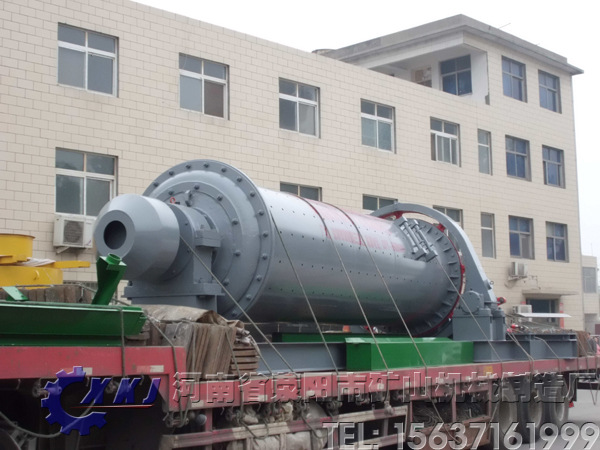

格子球磨机介绍:
格子球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。与传统格子球磨机相比,格子球磨机厂家大山应用该技术的格子型球磨机所匹配的电机功率可降低18-25%,节约润滑油70%,节约冷却水90%,综合节能20%以上。

格子型球磨机的性能特点:
(1)维修方便,效率高;
(2)研磨的物料粒度细;
(3)安装精度高,上机和安装简便,周期短;
(4)设备运平稳,并减少了磨机停机维修时间,提高了效率。
格子球磨机工作原理:
物料从给料口进入格子球磨机,磨介对物料进行冲击与研磨后,物料从磨机的进口逐渐向出口移动,出口端与风管连接,在系统中串联着分离器、选粉机、除尘器及风机的进口,当风力排料开始运作时,格子球磨机机体内相对的处于低负压,破碎后被磨细的物料随着风力从出料口进入管道系统,由选粉机将较粗的颗粒分离后重新送入格子球磨机进口,已经磨碎的物料则由分离器分离回收。

球磨机技术参数:
型号及规格 | 类别 | 筒 体 转 速 (r/min) | 装球 重量 (t) | 进料 粒度 (mm) | 出料 粒度 (mm) | 产量 (t/h) | 配 套 电 机 | 外形尺寸 (长×宽×高) (mm) | 重 量 (t) |
| | | | | | | 型 号 | 功 率 (Kw) | | |
MQG2700*4500 | 干湿 | 21.4 | 43 | ≤25 | 0.074-0.4 | 13-36 | JR1510-8 | 754 | 11139*5496*4140 | 91.85 |
MQG3000*9000 | 干湿 | 18.3 | 78 | ≤25 | 0.074-0.6 | 20.-25 | YR1000-8/1180 | 1000 | 17010*7100*5400 | 152 |
MQG3200*3600 | 干湿 | 18.6 | 56.5 | ≤25 | 0.074-0.4 | 17.5-39 | YR6302-8 | 630 | 10360*7200*600 | 143 |
MQG3200*4500 | 干湿 | 18.6 | 65 | ≤25 | 0.074-0.6 | 20--30 | YR6302-8 | 800 | 13000*7300*5700 | 151 |
MQG3200*9000 | 干湿 | 18.6 | 85 | ≤25 | 0.074-0.6 | 25-50 | YR6302-8 | 1250 | 17500*8200*6400 | 198 |
MQG3600×4500 | 干湿 | 18.6 | 86 | ≤25 | 0.074-0.5 | 30-70 | YR6320-8 | 1250 | 15000×7700×6300 | 190 |
