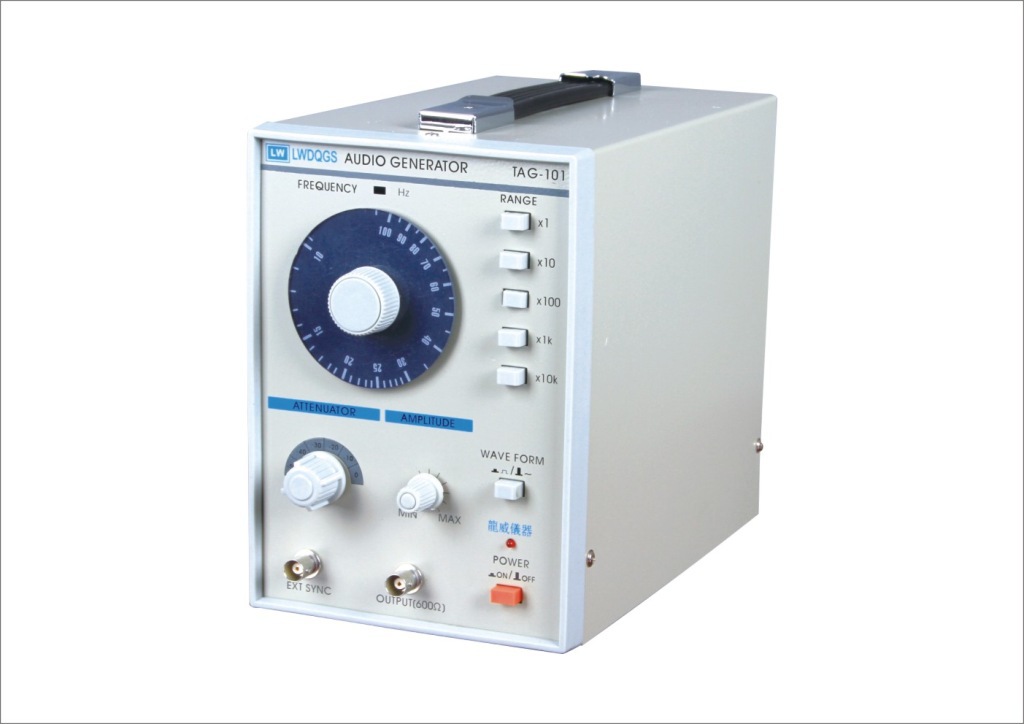

TAG-101低频信号发生器
特点：
1、 可靠的电路系统保证了高度的稳定性和准确性。
2、 垂直面板集成保证了设备的易用性
3、 频率范围自10Hz-1MHz可选，分五个范围在一个刻度盘上校准。无负载情况下超过5Vrms,600欧姆负载时，超过2.8Vrms。通过6范围的衰竭器和水平调整，可以以10dB对输出水平进行调整。
主要的参数
振荡频率 | ×1 范围：10Hz-100Hz ×10 范围：100HZ-1KHz ×100 范围：1KHZ-10KHz ×1K范围：10KHZ-100KHz ×10K 范围：100KHZ-1MHz |
频率精度 | ±3%+1Hz |
输出阻抗 | 600Ω |
输出衰减器 | 0dB、10 dB、20 dB、30 dB、40 dB、50 dB |
正弦特性 | 输出电压 | 5V~6V有效 |
频率响应 | 10Hz~1MHz：±0.5dB |
失真 | 400Hz~20KHz：≤0.1% 100Hz~100KHz：≤0.3% 50Hz~200KHz：≤0.5% 20Hz~500KHz：≤1% 10Hz~1KHz：≤1.5% |
方波特性 | 输出电压 | ≥10Vp-p |
上长/下降时间 | 0.5μs |
占空比 | 45：55 |
同步范围 | ≤1%Vrms |
输入压限 | 15V |
电源 | AC220V/110V±10% 50Hz/60Hz |
尺寸 | 239×140×200mm |
重量 | 约2.5Kg |
