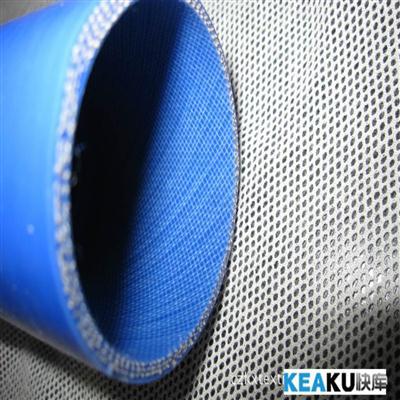

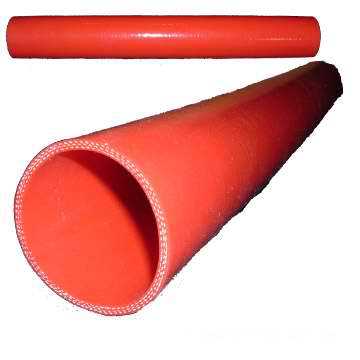

用夹布硅胶制作的胶管性能如下：

1、可在250℃长期使用，在300℃下间歇使用；

2、硬度（shore A)/度标准值为60±5；

3、爆破压力 / Mpa 标准值为≥1.2，而实测值在6Mpa下仍未破损；

4、高温性能: 按标准要求，在250℃下放置168h后，管的内外表皮不得有裂纹、断纹现象，硬度不超过70（shore A）度，爆破压力在1.2Mpa以上。300℃ x 168h后管的内外表面也不得有裂纹和断裂现象。试验结果完全达到标准要求。

5、低温性能: 在-55℃下放置4h后，快速沿径向压至50%，管的内外表面不得有裂纹和断裂现象。测试结果表明低温性能良好。

6、层间粘合力：当以50mm/min的速度拉开时，内外层之间的粘合强度应大于1.75KN/m。因没有试验夹具，该项测试未做；

7、耐臭氧性: 在深度为50±5pphm、10℃的臭氧中放置70h后，用双倍的放大镜观察表面无明显的裂纹。本样品委托西北橡胶研究院测试，结果合格；

8、耐压缩性: 经高温试验后的胶管，以50mm/min的速度沿径向压缩至50%，管的内外表面不应出现裂纹。试验结果合格。
