产品简介

城堡系列C6KVA～3C20KVA采用双转换纯在线式的架构，是有效解决所有电源问题的最佳架构设计。该架构能够有效阻隔异常电源对负载的冲击，同时还能保证输出电源的稳定、可靠，让负载安全的运行。采用数字化控制技术，实现并联扩容和并联冗余的功能，为用户提供电源规划的弹性和更安全的保障。

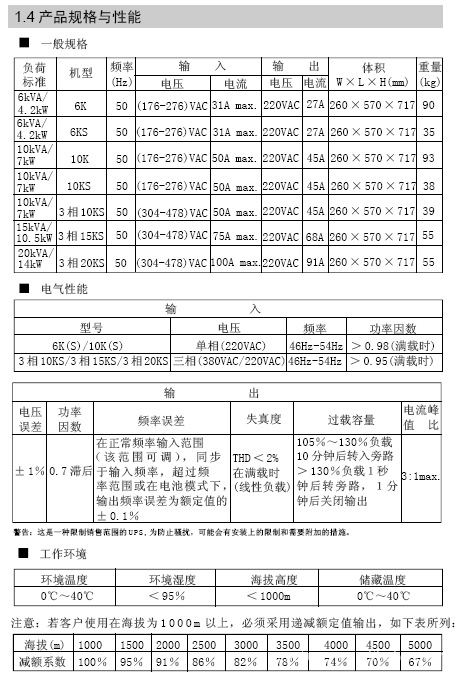

 产品外观

并机示意图
2.4 并机操作
1. 冗余简介
N+X 是目前最可靠的供电结构，N 代表总负载所需的最少UPS 数，X 代表的是冗余的
UPS 数，也就是系统可以同时承受的故障UPS 数。当X 越大，系统的可靠度就会越高。
对于讲究极高可靠度的使用场合，N+X 是最佳的方式。
只需加装并机线，即可以进行最多3 台UPS 并联，来实现功率冗余(N+X)。
2. 并机安装
1 ) 安装好并机线，用户需自己购买标准2 5 针并口线（2 5 芯、针脚一一对应、带
屏蔽）作为U P S 并机线，并机线长度以小于3 m 为宜；
2)每台UPS 输入之配线请遵循单机之配线要求；
3)每台UPS 输出线接至一输出接线盘，然后由输出接线盘配线去负载；
4)必须将输入、输出端子台上的JP1、JP2 间的短接线或铜片拆除；
5)每台UPS 需单独配备电池；

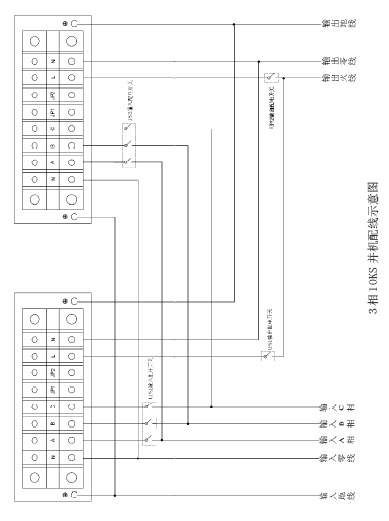

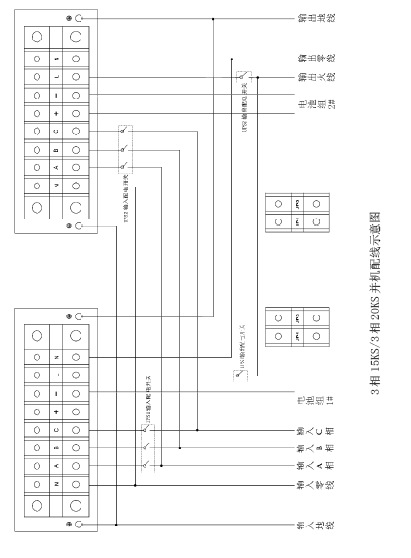

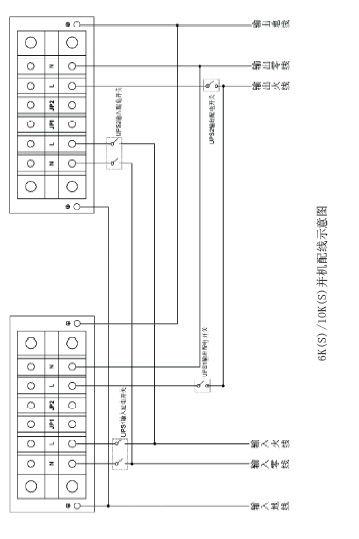

6 ) 并机配线方式请参考并机配线示意图，图示中的开关容量要求如下：
　6K(S)开关容量不小于40A/250VAC；
10K(S)/3 相10KS 开关容量不小于60A/250VAC；
3 相15KS/3 相20KS 开关容量不小于100A/250VAC。
＊输出配线长度要求：当负载至并机使用的每台U P S 间的距离小于2 0 米时，
要求各线长差距小于20%；当负载至并机使用的每台UPS 间的距离大于20 米时，
要求各线长差距小于10%。
3. 操作/ 维护说明
1)一般操作要求请遵循单机之操作要求；
2 ) 开机：市电旁路状态下依次开机后，各台机器会同时跳到逆变状态；
　关机：逆变状态下依次关机，当最后一台机器完成关机动作时，各台机器同时
关断逆变器而转至旁路状态；
3)维护说明请遵循单机之维护要求。
