产品详情:

一、Q41F手动法兰球阀产品用途
阀都手动法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、手动球阀特点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

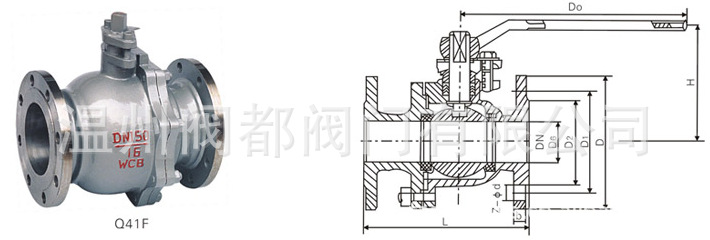

三、Q41F手动球阀结构图

四、主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力 NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

五、主要零件材料 Materials Of main Parts

阀体Body		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆Ball Stem		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯PTFE+GLASS)-29℃～300℃(对位聚笨 PPL)
介质 Medium	水蒸汽油品	硝酸类 Nitric Acid		强氧化介质	醋酸类 Acetic Acid		尿素类 Urea

六、Q41F手动法兰球阀主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41F-40C Q41F-40P Q41F-63C Q41F-63P

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
