一）基本概况：

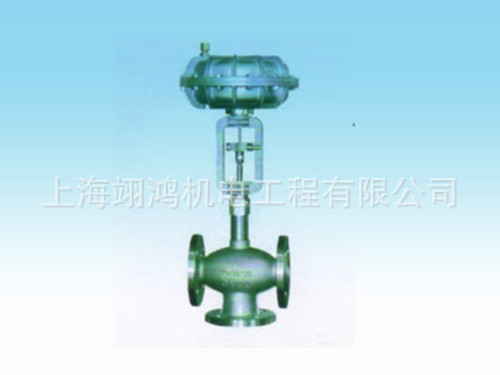

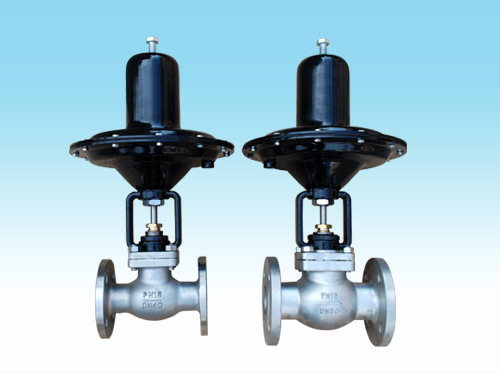

气动薄膜截止阀采用顶导向结构，配用单个或多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。截止阀接受来之调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、也未等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
本系列产品密封形式有填料密封和波纹管密封两种，产品公称压力有PN10、PN16、PN40、PN46四种，公称口径范围DN20-200mm。适用流体温度由–60℃～+450℃.泄漏量等级为IV级或是VI级。流量特性为快开。
二）气动薄膜截止阀的公称通径表：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 |
A(mm) | 194 | 230 | 306 | 394 | 496 |
L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 |
D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 |
H2（mm） | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 |
三）气动薄膜截止阀的结构特点：
1、切断阀采用多弹簧执行机构与调节机构用三根立相连，整个重量可减轻约30%
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%
3、阀内件密封部分有严密型和软密型两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。
5、波纹管密封型对移动的阀杆形成完全的密封，杜绝了介质外漏的可能性。
6、活塞式执行机构，操作力大，使用压差大。
四）气动薄膜截止阀的主要性能技术参数表：
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数KV值 | 套筒 | | | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
三通 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
额定行程（mm） | 8 | 12 | 20 | 25 | 40 | 50 |
允许泄露量 | 硬密封（L/H） | 套筒5ｘ10﹣6阀额定容量， 单座、三通1.2ｘ10-7ｘ阀的额定容量 |
密封（ml/min） | 无 |
介质温度 | –200℃～+200℃ 、–40℃～+450℃ |
膜片有效面积（cm²） | 100 | 300 | 600 | 1000 |
公称压力PN（M Pa） | 1.6 4.0 6.4 |
信号压力 K Pa | 200（薄膜片） |
阀体 | Ht200 ZG230-450ZGlCr18Ni9Ti |
阀塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2 Ti |
阀芯、阀座 | 1Cr18Ni9Ti Cr18Ni12Mo2 Ti |
填料 | 聚四氟乙烯 柔性石墨 |
可配附件 | 空气过滤减压器、电磁阀、阀位回讯器等 |
