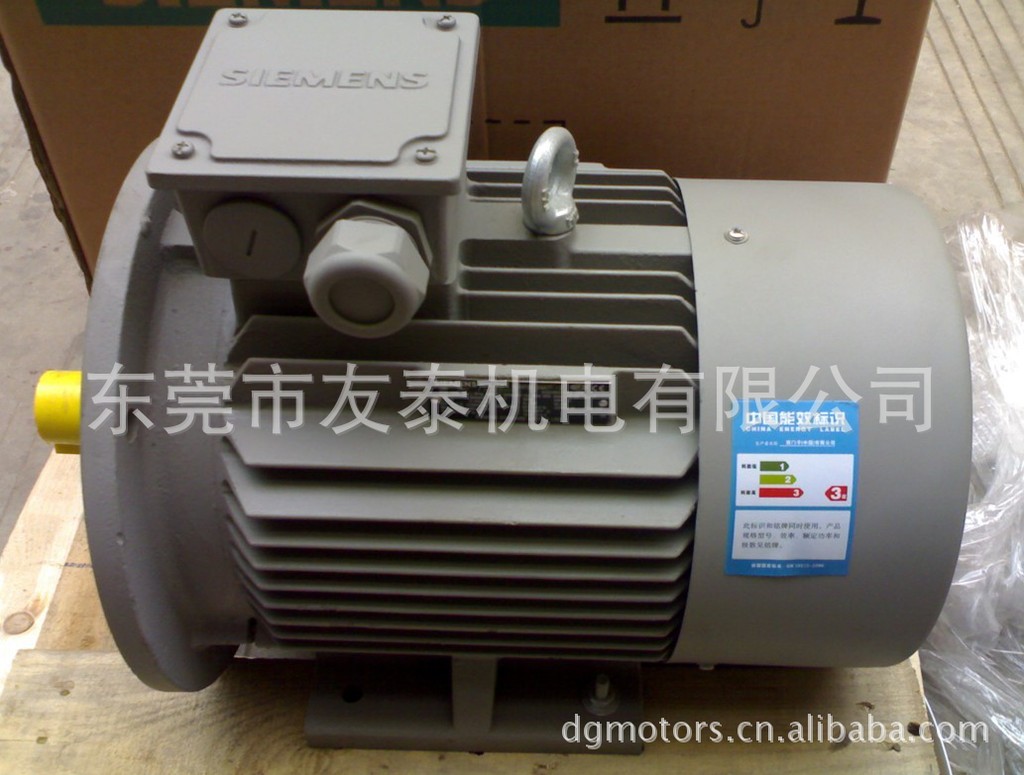

西门子1LG0系列电动机是西门子批进行国产化的低压三相异步标准电动机,主要针对风机类、泵类、压缩机类及暖通空调类负载,适用于各种定速和变转矩负载调速应用。作为国产化的西门子电机,1LG0系列具有良好的技术特性,而且价格比较低廉,较高的性价比让用户直接受益!
| 框架号 | 80mm至355mm |
| 额定功率范围 | 0.55kW至315kW |
| 极数 | 2,4,6 |
| 认证标志 | 欧洲CEMEP效率等级:EFF2(1.1-90 kW,2、4极) CCC认证证书 CE认证证书 |
| 防护等级 | IP 55 |
| 额定电压与频率 | 三相交流220/380/660V 50Hz 三相交流440V 60Hz |
| 基本安装型式 | B3,B6,B7,B8,V5,V6,B5,V1,V3,B35,V15,V36 |
| 机壳材料 | 灰铸铁 |
| Cooling type | Surface air cooling |
| 温度等级 | F级 |
| 绝缘类型 | DURIGNIT® IR 2000,变频使用下最高可达500V, 电压上升时间ts>0.1μs |
1LG0系列电机具有以下特点
------a) 实用的结构设计
- 灵活的引出线方向
电机出线盒的安装位置可以在电机的左侧、顶部及右侧,同时接线盒自身可旋转4×900安装。用户在订货时可指定接线盒的位置及出线口的方向。考虑到热保护装置的安装,接线盒采用双孔进线。 - 新颖的电机造型
端盖结构采用浅端盖设计,增加了环形散热筋。全系列采用铸铁接线盒。
------b) 优越的电机性能
- 高性能的防护等级
电机标准配置为IP55防护等级,可以用于含尘的或潮湿的环境中。 - 良好的绝缘性能,增加电机使用寿命
标准电机采用F级绝缘系统,并按B级考核(80K),增加了电机运行的可靠性,提高了电机的使用寿命。 - 优良的转子加工制造工艺
全新的转子(轴)加工设备。每个转子加工完成后,都会做好妥善防护,并刷涂防护涂层。高标准的动平衡精度控制。选用高性能的轴承及润滑脂,保证轴承关键部件连续长期的可靠运行。
优点
- 较高的效率等级降低了能耗,直接使用户节约成本!
- 较高的防护等级(IP55),保证客户使用安全可靠!
- 较高的性价比,客户以较低的价格享受到高品质、良好信誉的国际大品牌产品,为客户的使用提供了保证,并且为用户间接节省成本。

选型技术数据表 Technical data table 额定功率 Rated Output | 机座号 Frame Size | 型号 Type | 额定转速 Rated speed | 效率 Efficiency | 功率因数 Power factor | 额定电流 Rated current | 额定转矩 Rated torque
| 起动电流 Starting current | 起动转矩 Starting torque | 最大转矩 Max torque | 重量 Weight | | kw | | | rpm | % | | A | Nm | 直接起动对额定转矩(电流)的倍数 | kg | | 1500rpm 4-pole 220VD/380VY 50Hz IMB35 | | 0.55 | 80M | 1LGO 080-4AA26 | 1390 | 71 | 0.75 | 1.57 | 3.78 | 5 | 2.4 | 2.6 | 14 | | 0.75 | 80M | 1LGO 083-4AA26 | 1380 | 73 | 0.76 | 2.05 | 5.2 | 5.8 | 2.4 | 2.6 | 14.7 | | 1.1 | 90S | 1LGO 090-4AA26 | 1390 | 76.2 | 0.77 | 2.89 | 7.6 | 5.8 | 2.3 | 2.5 | 21 | | 1.5 | 90L | 1LGO 096-4AA26 | 1390 | 78.5 | 0.79 | 3.69 | 10.3 | 5.8 | 2.4 | 2.8 | 27.5 | | 2.2 | 100L | 1LGO 106-4AA26 | 1410 | 81 | 0.80 | 5.16 | 14.9 | 6 | 2.4 | 2.3 | 31 | | 3 | 100L | 1LGO 107-4AA26 | 1410 | 82.8 | 0.81 | 6.78 | 20.3 | 6 | 2.3 | 2.8 | 35 | | 1500rpm 4-pole 380VD/660VY 50Hz IMB35 | | 4 | 112M | 1LGO 113-4AA76 | 1435 | 84.5 | 0.82 | 8.8 | 26.6 | 6.2 | 2.3 | 2.8 | 44 | | 5.5 | 132S | 1LGO 130-4AA76 | 1440 | 86 | 0.82 | 11.8 | 36.5 | 6.5 | 2.3 | 2.8 | 61 | | 7.5 | 132M | 1LGO 133-4AA76 | 1460 | 87.2 | 0.84 | 15.6 | 49.7 | 7 | 2.5 | 2.8 | 71.5 | | 11 | 160M | 1LGO 163-4AA76 | 1460 | 89 | 0.83 | 22.6 | 72 | 7 | 2.4 | 2.9 | 110 | | 15 | 160L | 1LGO 166-4AA76 | 1470 | 90 | 0.84 | 30.1 | 98.1 | 7.5 | 2.5 | 2.9 | 132 | | 18.5 | 180M | 1LGO 183-4AA76 | 1470 | 90.6 | 0.86 | 36.1 | 120.2 | 7 | 2.3 | 2.9 | 175 | | 22 | 180L | 1LGO 186-4AA76 | 1470 | 91.4 | 0.86 | 42.7 | 143 | 7 | 2.4 | 2.9 | 190 | | 30 | 200L | 1LGO 206-4AA76 | 1475 | 92.1 | 0.86 | 57.6 | 195 | 7 | 2.3 | 2.8 | 225 | | 37 | 225S | 1LGO 220-4AA76 | 1475 | 92.6 | 0.87 | 69.9 | 239.6 | 6.9 | 2.2 | 2.7 | 285 | | 45 | 225M | 1LGO 223-4AA76 | 1480 | 92.8 | 0.87 | 84.7 | 291 | 6.9 | 2.2 | 2.3 | 325 | | 55 | 250M | 1LGO 253-4AA76 | 1480 | 93 | 0.87 | 103 | 355 | 7.1 | 2.4 | 2.8 | 400 | | 75 | 280S | 1LGO 280-4AA76 | 1480 | 93.8 | 0.87 | 140 | 484 | 6.8 | 2.3 | 2.8 | 553 | | 90 | 280M | 1LGO 283-4AA76 | 1480 | 94.3 | 0.87 | 167 | 580.7 | 7.2 | 2.4 | 2.8 | 624 | | 110 | 315S | 1LGO 310-4AA76 | 1480 | 94.6 | 0.88 | 201 | 710 | 6.2 | 2.3 | 2.8 | 955 | | 132 | 315M | 1LGO 313-4AA76 | 1480 | 94.9 | 0.88 | 240 | 852 | 6.1 | 2.2 | 2.8 | 1060 | | 160 | 315L | 1LGO 316-4AA76 | 1480 | 95.1 | 0.89 | 288 | 1032 | 6.5 | 2.2 | 2.8 | 1120 | | 200 | 315L | 1LGO 317-4AA76 | 1480 | 95.3 | 0.89 | 359 | 1291 | 6.4 | 2.1 | 2.8 | 1200 | | 220 | 355M | 1LGO 353-2AC76 | 1490 | 95.0 | 0.89 | 395 | 1400 | 6.9 | 1.6 | 2.2 | 1770 | | 250 | 355M | 1LGO 354-2AC76 | 1490 | 95.0 | 0.87 | 460 | 1592 | 6.9 | 1.6 | 2.2 | 1790 | | 280 | 355L | 1LGO 356-2AC76 | 1490 | 95.0 | 0.87 | 515 | 1783 | 6.9 | 1.6 | 2.2 | 1870 | | 315 | 355L | 1LGO 357-2AC76 | 1490 | 95.2 | 0.87 | 578 | 2005 | 6.9 | 1.6 | 2.2 | 1930 |
| 订货号电压代码说明 | 设计安装型式代码说明 | Penultimate position: (倒数第2位) | Final position: (最后一位) | Voltage ldentifiler No. (电压代码) | Type of construction ldentifier No. (安装型式代码) | 220V/380VY 50Hz | 380V/660V Y 50Hz | IMB3 | IMB5 | IMB35 | | 2 | 7 | 0 | 1 | 6 |
|
|
|
| | 选型技术数据表 Technical data table 额定功率 Rated Output | 机座号 Frame Size | 型号 Type | 额定转速 Rated speed | 效率 Efficiency | 功率因数 Power factor | 额定电流 Rated current | 额定转矩 Rated torque
| 起动电流 Starting current | 起动转矩 Starting torque | 最大转矩 Max torque | 重量 Weight | | kw | | | rpm | % | | A | Nm | 直接起动对额定转矩(电流)的倍数 | kg | | 1000rpm 6-pole 220VD/380VU 50Hz IMB3 | | 0.55 | 80M | 1LGO 083-6AA20 | 885 | 65 | 0.72 | 1.79 | 5.9 | 4.7 | 1.9 | 2.1 | 16.5 | | 0.75 | 90S | 1LGO 090-6AA20 | 910 | 69 | 0.72 | 2.29 | 7.9 | 5 | 2 | 2.3 | 21.5 | | 1.1 | 90L | 1LGO 096-6AA20 | 910 | 72 | 0.73 | 3.18 | 11.5 | 5 | 2.1 | 2.3 | 28 | | 1.5 | 100L | 1LGO 106-6AA20 | 920 | 76 | 0.75 | 4 | 15.6 | 5 | 2.2 | 2.4 | 31 | | 2.2 | 112M | 1LGO 113-6AA20 | 935 | 80 | 0.75 | 5.6 | 22.5 | 5 | 2.4 | 2.4 | 40 | | 3 | 132S | 1LGO 130-6AA20 | 960 | 81.5 | 0.76 | 7.4 | 29.8 | 6 | 2.1 | 2.6 | 56 | | 1000rpm 6-pole 380VD/660VY 50Hz IMB3 | | 4 | 132M | 1LGO 133-6AA70 | 960 | 82 | 0.76 | 9.8 | 39.8 | 6 | 2.1 | 2.8 | 63.5 | | 5.5 | 132M | 1LGO 134-6AA70 | 960 | 84.4 | 0.77 | 12.9 | 54.7 | 6.4 | 2.1 | 2.8 | 74.7 | | 7.5 | 160M | 1LGO 163-6AA70 | 970 | 86 | 0.77 | 17.2 | 73.8 | 6.5 | 2 | 2.7 | 104 | | 11 | 160L | 1LGO 166-6AA70 | 970 | 87.5 | 0.78 | 24.5 | 108.3 | 6.5 | 2 | 2.9 | 127 | | 15 | 180L | 1LGO 186-6AA70 | 970 | 89 | 0.83 | 31.6 | 147.7 | 6.5 | 2.2 | 2.7 | 180 | | 18.5 | 200L | 1LGO 206-6AA70 | 980 | 90 | 0.81 | 38.6 | 180.3 | 6.5 | 2.2 | 2.8 | 222 | | 22 | 200L | 1LGO 207-6AA70 | 980 | 90 | 0.83 | 44.7 | 214.4 | 6.5 | 2.1 | 2.6 | 235 | | 30 | 225M | 1LGO 223-6AA70 | 980 | 91.7 | 0.84 | 59.3 | 292 | 6.5 | 2 | 2.6 | 290 | | 37 | 250M | 1LGO 253-6AA70 | 980 | 92 | 0.86 | 71 | 360.6 | 6.9 | 2.1 | 2.8 | 375 | | 45 | 280S | 1LGO 280-6AA70 | 980 | 92.5 | 0.86 | 86 | 438.5 | 7 | 2.2 | 2.8 | 492 | | 55 | 280M | 1LGO 283-6AA70 | 980 | 92.8 | 0.86 | 105 | 536 | 7 | 2.1 | 2 | 550 | | 75 | 315S | 1LGO 310-6AA70 | 935 | 93.5 | 0.86 | 142 | 766 | 7 | 2.3 | 2.8 | 850 | | 90 | 315M | 1LGO 313-6AA70 | 935 | 93.8 | 0.86 | 170 | 919 | 6.2 | 2 | 2.7 | 1050 | | 110 | 315L | 1LGO 316-6AA70 | 935 | 94.3 | 0.86 | 207 | 1123 | 6.2 | 2 | 2.6 | 1150 | | 132 | 315L | 1LGO 317-6AA70 | 935 | 94.6 | 0.87 | 245 | 1348 | 6.5 | 2 | 2.8 | 1120 | | 160 | 355M | 1LGO 353-2AC70 | 989 | 94.5 | 0.88 | 292 | 1528 | 6.7 | 1.9 | 2.0 | 1580 | | 185 | 355M | 1LGO 354-2AC70 | 989 | 94.5 | 0.88 | 338 | 1767 | 6.7 | 1.9 | 2.0 | 1720 | | 200 | 355L | 1LGO 356-2AC70 | 989 | 94.7 | 0.88 | 365 | 1910 | 6.7 | 1.9 | 2.0 | 1840 | | 220 | 355L | 1LGO 357-2AC70 | 989 | 94.7 | 0.88 | 401 | 2101 | 6.7 | 1.9 | 2.0 | 1960 |
|
|
|
