【常州通海起重工具专业生产防转套,绳夹,开式\闭式钢索,模锻钢丝绳】价格_厂家

常州通海起重工具专业生产防转套,绳夹,开式\闭式钢索,模锻钢丝绳

5台起批

￥13.00

中国常州

产品属性

图文详情

品牌推荐

品牌/型号

无/索节

型号

索节

加工定制

是

类型

吊夹具

规格

各种

最大载荷

40（Ton）

材质

合金钢

品牌

无

适用范围

港口门机钢丝绳中使用

开式钢索索节

技术参数表

产品代号	规格d 钢绳直径	主要尺寸：mm
产品代号	规格d 钢绳直径	L	B	A	D	D1
CZTH2501	10.5	144	29	45	14	20
CZTH2502	12	159	31	49	16	22
CZTH2503	14	176	31	53	18	24
CZTH2504	16	193	32	58	20	26
CZTH2505	18	210	35	65	23	29
CZTH2506	20	227	37	73	25	32
CZTH2507	22.5	245	40	80	30	35
CZTH2508	24	262	44	88	32	38
CZTH2509	25	281	48	96	33	41
CZTH2510	28	298	51	103	36	44
CZTH2511	30	316	54	110	38	47
CZTH2512	31.5	335	56	118	40	50
CZTH2513	33.5	353	59	125	42	54
CZTH2514	36	373	62	132	44	57
CZTH2515	37.5	392	66	138	47	60
CZTH2516	40	413	70	146	49	63
CZTH2517	42	434	72	152	52	66
CZTH2518	45	474	79	167	54	72
CZTH2519	47.5	494	82	174	57	75
CZTH2520	50	516	85	181	60	78
CZTH2521	53	536	89	189	63	81
CZTH2522	56	567	93	199	66	85
CZTH2523	60	619	101	215	70	92
CZTH2524	63	641	105	221	74	95

闭式钢索索节

技术参数表

产品代号	规格d 钢绳直径	主要尺寸：mm
产品代号	规格d 钢绳直径	L	L1	B	C	D	H
CZTH2551	10.5	144	63	32	15	14	18
CZTH2552	12	159	69	34	17	16	20
CZTH2553	14	176	76	37	19	18	22
CZTH2554	16	193	84	40	21	20	24
CZTH2555	18	210	91	43	24	23	27
CZTH2556	20	227	98	47	26	25	30
CZTH2557	22.5	245	105	52	29	30	33
CZTH2558	24	262	112	56	31	32	36
CZTH2559	25	281	120	60	34	33	39
CZTH2560	28	298	127	65	36	36	41
CZTH2561	30	316	134	68	39	38	44
CZTH2562	31.5	335	142	72	42	40	47
CZTH2563	33.5	353	150	75	44	42	50
CZTH2564	36	373	158	80	47	44	53
CZTH2565	37.5	392	168	84	47	47	56
CZTH2566	40	413	175	88	52	49	59
CZTH2567	42	434	184	92	54	52	61
CZTH2568	45	474	200	101	60	54	67
CZTH2569	47.5	494	209	104	62	57	70
CZTH2570	50	516	218	109	65	60	73
CZTH2571	53	536	227	113	67	63	76
CZTH2572	56	567	240	119	71	66	80
CZTH2573	60	619	262	129	78	70	87
CZTH2574	63	641	271	133	81	74	90

防转套技术参数及应用

　　防转套一般在起升高度较高的港口门机钢丝绳中使用，其主要目的是释放钢丝绳在使用中产生的扭转，并起到一定的配重作用。

　　我公司的防转套系列产品已从90年代起的单转升级为四轴承双转型，故障率很低。

技术参数表

产品代号	产品规格SWL(t)	主要尺寸(mm)					重量(Kg)
产品代号	产品规格SWL(t)	L	D	D1	B	B1	重量(Kg)
CZTH2601	5t	330	130	43	40	28	27
CZTH2602	10t	450	170	53	48	32	60
CZTH2603	16t	490	190	57	56	40	80
CZTH2604	25t	530	228	61	64	50	103

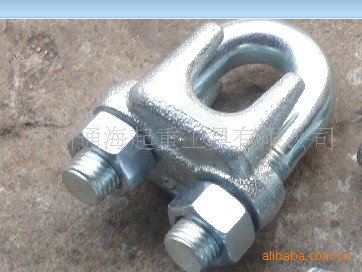

模锻钢丝绳夹

技术参数表

产品代号	规格		主要尺寸(mm)			安装数量
产品代号	公制	英制	d	A	H	安装数量
CZTH2606	6	1/4	8	19	26	2
CZTH2608	8	5/16	10	22	35	2
CZTH2610	10	3/8	12	25	38	3
CZTH2612	12	7/16	13	30	48	3
CZTH2614	14	1/2	13	30	48	3
CZTH2616	16(15)	9/16	14	33	57	3
CZTH2618	18	5/8	14	33	60	4
CZTH2620	20	3/4	16	38	70	4
CZTH2622	22	7/8	19	45	79	4
CZTH2624	24(25)	1	19	48	89	4
CZTH2628	28	11/8	19	51	99	4
CZTH2632	32	11/4	22	59	108	5
CZTH2636	36	13/8	22	60	118	5
CZTH2640	40	11/2	22	70	125	5
CZTH2644	44	15/8	26	70	135	6
CZTH2648	48	13/4	29	78	146	6
CZTH2652	52	2	32	86	164	6
CZTH2656	56	21/4	32	99	181	7
CZTH2660	60	21/2	32	105	195	7

双索门机常用装卸工具

　　港口常用5t、10t双索门机在装卸作业中，根据不同货种须经常更换吊钩总成、抓斗、专用吊具等，一般在钢丝绳的末端使用梨型绳套、闭式索节、铝合金压制接头等作为连接件，在与C型快速卸扣、高强度卸扣、防转套等组合使用时，以确保较快的更换速度、最佳的安全性能和经济效率。

使用吊钩总成时的常用工具配置图示

使用四索抓斗在抓取粮食、煤炭、矿粉等散货物料时的常用工具配置图示

四索门机常用装卸工具

　　港口常用16t、25t、32t、40t四索门机在装卸作业中，根据不同货种须经常更换吊钩总成、抓斗、专用吊具等，一般在钢丝绳的末端使用梨型绳套、钢索索节、钢丝绳铝合金压制索具接头作为连接件，在与C型快速卸扣、高强度卸扣、防转套等组合使用时，以确保较快的更换速度、最佳的安全性能和经济效率。

使用吊钩总成时的常用工具配置图示

使用四索抓斗在抓取粮食、煤炭、矿粉等散货物料时的常用工具配置图示
