| 摘要： |
| JRSS系列蜗轮丝杆升降机（又名千斤顶）； 具有结构紧凑、体积小的特点； 安装方便、形式多； 可靠性高、寿命长； 具有起升、下降及借助辅件推进、翻转等多种功能； 可单台使用，也可多台组成使用； 动力源广泛，可用电动机或其它动力直接带动，也可以用手动； 通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。 |
JRSS系列蜗轮丝杆升降机（又名千斤顶）； 具有结构紧凑、体积小的特点； 安装方便、形式多； 可靠性高、寿命长； 具有起升、下降及借助辅件推进、翻转等多种功能； 可单台使用，也可多台组成使用； 动力源广泛，可用电动机或其它动力直接带动，也可以用手动； 通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。
2 | 产品代码 RSS--蜗轮丝杆升降机 |
3 | 输入轴联接方式 D—带电机法兰 无代码—基本型 |
4 | 规格用蜗轮副 中心距表示100 |
5 | 传动比 12 |
6 | 安装方式代码 A、B-基本型 C、D-止旋构造型 E、F-活动螺母构造型 详见“安装方式” |
7 | 丝杆头部型式代码 R型（圆柱式） H型（栓孔式） S型（螺纹式） T型（顶板式） |
8 | 丝杆行程300mm 共有100、200、300、400、500、600、800、1000mm8种规格，根据使用情况选择，如需要其它长度行程，也可定做 |
9 | 轴指向 JRSS系列共有A、B、C三种 JRSSD系列共有A、B、C、D四种 详见“轴指向表示” |
10 | 护管 P-带护管 无代-不带护管 |
号 规格 | A B HS | E F Z | BC G H | CC K | Tr | L M N | U T×V | 丝杆头部型式 |
R型 | H型 | S型 | T型 |
RA RB RC | HA HB HC | HD HE | SA | SB SC SD | TA TB TC | n-TD TE TF |
JRSS35 | 170 110 30 | 66 111 12 | 40 15 110 | 35 38 | Tr26×5 | 50 90 135 | 15 5×3 | 26 165 55 | 16 20 12 | 165 55 | M16×1.5 | 28 150 40 | 88 70 10 | 4-ф10 135 25 |
JRSS40 | 220 140 40 | 80 125 12 | 50 18 130 | 40 42 | Tr32×6 | 57 110 155 | 18 6×3.5 | 32 195 65 | 20 25 14 | 195 65 | M22×1.5 | 32 180 50 | 98 80 13 | 4-ф10 160 30 |
JRSS50 | 220 140 40 | 90 140 14 | 50 18 130 | 50 45 | Tr38×6 | 60 120 170 | 18 6×3.5 | 38 195 65 | 25 25 16 | 195 65 | M30×1.5 | 35 180 50 | 114 90 13 | 4-ф12 160 30 |
JRSS60 | 256 176 40 | 100 190 18 | 60 20 160 | 60 70 | Tr46×8 | 90 140 230 | 25 8×4 | 46 225 65 | 32 32 20 | 255 95 | M33×1.5 | 40 220 60 | 138 100 16 | 4-ф14 200 40 |
JRSS60B | 264 184 40 | 110 190 18 | 60 20 160 | 60 70 | Tr52×8 | 90 150 230 | 25 8×4 | 52 225 65 | 36 32 24 | 255 95 | M39×1.5 | 45 220 60 | 148 110 20 | 4-ф18 210 50 |
JRSS70 | 316 216 50 | 140 210 18 | 70 25 180 | 70 75 | Tr65×10 | 95 180 250 | 28 8×4 | 65 250 70 | 44 35 26 | 295 115 | M45×1.5 | 55 260 80 | 178 125 25 | 4-ф21 235 55 |
JRSS100 | 390 260 65 | 190 260 22 | 85 30 220 | 100 85 | Tr75×12 | 110 230 310 | 32 10×5 | 75 295 75 | 56 44 35 | 355 135 | M60×2 | 65 300 80 | 188 140 28 | 4-ф21 285 65 |
JRSS120 | 420 290 65 | 210 305 22 | 100 30 260 | 120 105 | Tr80×12 | 130 260 355 | 35 10×5 | 80 355 95 | 60 54 38 | 410 150 | M64×2 | 70 360 100 | 218 170 30 | 4-ф25 330 70 |
JRSS130 | 480 340 70 | 240 355 22 | 120 30 315 | 130 130 | Tr90×14 | 160 300 415 | 45 14×5.5 | 90 430 115 | 70 64 45 | 480 165 | M76×2 | 75 435 120 | 248 200 32 | 4-ф27 390 75 |
JRSS150 | 550 360 95 | 250 385 27 | 125 35 345 | 150 135 | Tr100×16 | 170 320 455 | 50 14×5.5 | 100 485 140 | 80 70 55 | 545 200 | M90×2 | 100 495 150 | 358 280 35 | 6-ф27 445 100 |

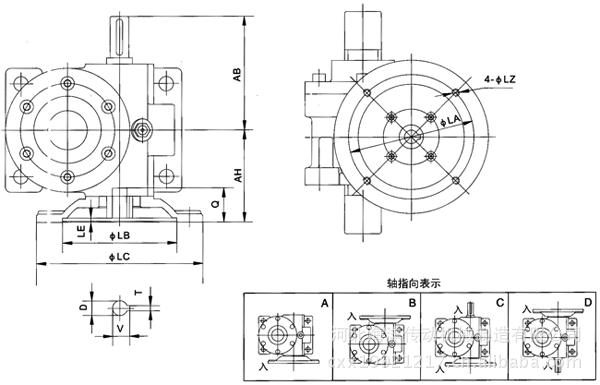

型号规格 | 法兰规格 | AB | AH | LA | LB | LC | LE | LZ | D | Q | T×V |
JRSSD40 | 71B5 | 110 | 72 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD50 | 71B5 | 110 | 80 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD60 | 80B5 | 128 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 |
JRSSD60B | 80B5 | 132 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 |
JRSSD70 | 90B5 | 158 | 120 | 165 | 130 | 200 | 4.5 | M10 | ф24 | 53 | 8×27.3 |
JRSSD100 | 100/112B5 | 195 | 150 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD120 | 100/112B5 | 210 | 165 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD130 | 132B5 | 240 | 194 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
JRSSD150 | 132B5 | 275 | 218 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
