特性及应用

1. 磁屏蔽结构，磁路闭合，抗电磁干扰强（EMI），超低蜂鸣叫，可高密度安装。

2. 低损耗合金粉末压铸，低阻抗，无引线端头，寄生电容小。
3. 一体成型结构，结构坚固，产品精准厚度、持久防锈。
4. 小体积、大电流，在高频和高温环境下仍保持优良的温升电流及饱和电流特性。
5. 选料考究、做工精细，工作频率覆盖范围广（可达5MHz以上）。
6. 拥有实用新型专利、外观设计专利、商标专利等多项自主知识产权。
7. 应用于工控主板、显卡、平板电脑、笔记本电脑、车载设备、分配电源系统、DC / DC转换器、LED路灯设备、通讯设备、医疗设备等。

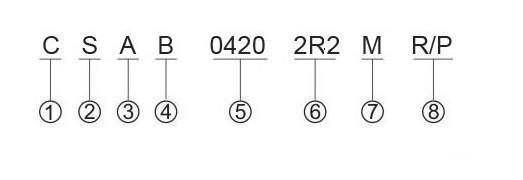

产品标示

(1) 公司名称：CODACA。

(2) 产品类型：SMD系列。
(3) 产品外形：线圈180度出脚，一体成型磁芯。
(4) 系列类别：B表示B材；C表示C材；E表示E材。
(5) 外观尺寸：04表示宽4.0mm(Ref)，20表示高2.0mm(Max)。
(6) 电气特性表示：2R2表示2.2UH。
(7) 允许公差：M表示±20%.
(8) 包装方式：R表示载带盘装，P表示吸塑盘装。

 外形尺寸

 电气性能
