销售部： 王 销售热线：0577-62996773 手机：18930848757 传真：0577-62997881 QQ：2355563586 邮箱：2355563586@china-huabang.com1. 概述
单相载波预付费（分时)电能表(以下简称IC卡表)，是我公司采用当今国际先进微电子芯片研制、生产的新型智能电表。IC卡表使用PL3105微处理器为核心，具有红外通讯、继电器控制功能；电能计量采用ADE7755计量单元；具有集成度高、安全性高，计量精度高，功耗小等特点。
IC卡表采用智能型、安全可靠性高的CPU卡，使用国际认可的3DES加密算法；采用购电金额预付费，实现电表预付费计费功能。告警金额预置，具有告警提示、欠费断电功能。并可使用红外手持抄表器进行参数设置，配合载波的实时抄表监测，方便对用户用电状况的稽查、服务。
IC卡表性能指标符合GB/T 17215.321-2008 （IEC61036）、GB/T 15284-2002的要求；IC卡性能符合GB/T 18460-2001标准要求；红外通信协议符合行业标准DL/T 645-1997。IC卡表安全可靠，计量精度高，具有LCD显示，安装方便等诸多特点，特别适用于居民用户和工业用户的电能计量及控制。

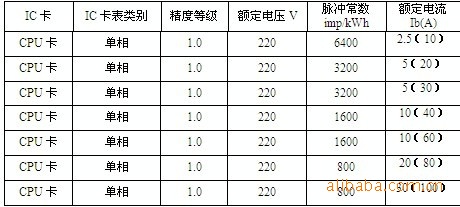

2. 规格型号及主要技术参数：
主要功能：
1 计量功能
l 精确测量正负有功功率，以同一个方向积算电能，解决电流反接窃电问题
l 电能计量线性好、动态工作范围宽，在1000:1的动态范围内误差小于0.3%
l 具有峰（第2费率），平（第3费率），谷（第4费率）三费率分时电能计量功能
l 根据不同的费率时段设置，分别计量峰电量、平电量、谷电量，总电量为3费率之和
l 任意时段的起始及终止的实际时间和预置时间误差不超过0.5s/d
l 电能量数据冻结转存日为每月1…28日中任意指定日的任意时，缺省设置为每月1日零时（月末冻结）
l 时段切换由内置硬时钟切换，日历、计时和闰年自动切换功能，具有时钟备用电池
l 断电后，所有存储数据不丢失，能保持10年以上
2 红外通讯功能
l 用于IC卡表参数设置及抄读
l 标准红外通信接口，可与市场上通用的手持式抄表器进行通信
l 适用环境：避免强光（日光或荧光）直接照射远红外接收器的接收窗口
l 红外线波长：900…1000nm
l 通信波特率：1200bps
l 通信距离：≤3m
l 通信角度：≥±15°
l 通信规约：DL/T 645-1997
3 电力载波通信接口
l 用于IC卡表参数及电表底码的抄读
l 通信速率：同步通讯，500bps
l 通信距离：500m（每两个接点之间）
l 具有4级载波中继功能、扩展通讯距离
l 通信规约：复费率协议载波信道通讯规约
4 电能脉冲输出功能
l 电能量脉冲输出，用于校表、采集电能量
l 无源隔离型输出端口
l 波形：方波
l 脉冲宽度：80ms±20%
l 寿命：≥109个脉冲
l 脉冲常数：符合铭牌指示，单位为 imp/kWh
4 编程功能
4.1 编程方式
l 通过远红外通信口、IC卡的系统设置卡对IC卡表进行编程设置
l 载波方式可以校时
4.2 编程安全性
l 手持式红外抄表器必须输入正确密码后方能编程，抄表器的密码必须专人保存
l 系统设置IC卡由发行部门管理，修改时段等参数项。
4.3 编程内容
l 电表地址设置、电表密码设置、日期周次及时间设置、费率时段设置及月冻结日时设置等。
l 可编程设置峰、平、谷三种费率，8个时段，每个时段最小间隔为15分钟，时段可跨越零点。
