IHF型氟塑料离心泵产品概念及特点

      IHF型氟塑料离心泵的泵体材质采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。

IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国际标准设计并结合非金属泵的加工工艺设计生产的，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点

IHF型氟塑料离心泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。

它的最大优点是结构先进合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、使用寿命长。

 核心提示：IHF衬氟离心泵是目前所有化工用泵中适用性最强的一种泵，他比其它耐酸泵性能更为突出的是：能耐任何强酸（包括氢氟酸、发烟硫酸、硝酸、氟硅酸等）、强碱、氯离子、有机溶剂、强氧化剂腐蚀（这是其它材质的泵所不能达到的），由于过流部件材质全部选用的是聚全氟乙烯（F46）或聚四氟乙烯（F4） （到目前为止，尚未发现四氟与哪种介质产生化学反应），所以他几乎可以输送任何一种腐蚀性的液体；需要注意的是：IHF泵不可空开车 、不可耐高温、可输送含固量小于5%的腐蚀液体。 更多的信息请您阅读下方详细资料或咨询上海楚工泵阀有限公司。

上海楚工泵阀有限公司是一家总部位于上海区的制造型企业，公司主要从事氟塑料耐腐蚀泵的生产与研发，创建于90年代的楚工泵阀厂，拥有近20年的耐腐蚀泵制造经验，最近的十年内，楚工制造的产品已销往国内30多个省市自治区，并与国内大部分化工企业建立了良好的供应关系。

一、IHF离心泵概述

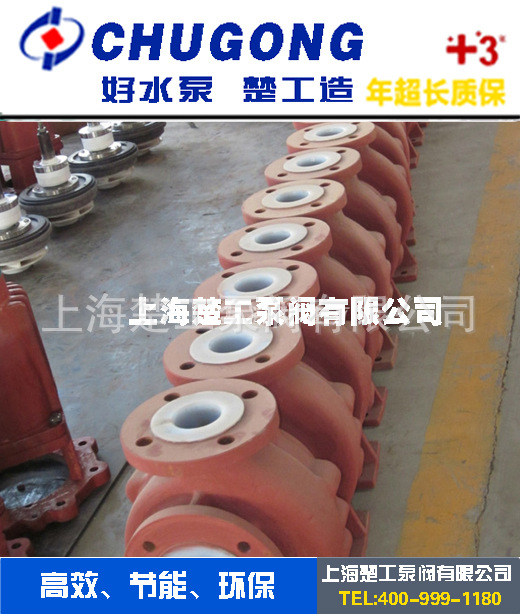

   IHF单级单吸式氟塑料合金化工离心泵（简称IHF离心泵）是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、坚久耐用的机封
   该泵采用目前最为先进的外装式波纹管机械密封，拥有多层保护，延长了机封使用寿命，增加了密封性能，真正做到“滴水不漏”；对于输送含杂质颗粒介质时，可配用无冷却水硬对硬颗粒机封，对于输送含“氟离子”介质时应选用“无压烧结碳化硅”材质，所以用户选型时需考虑到介质成份及其中的固体含量。

三、广泛的用途
   IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

六、IHF离心泵的型号意义
例：IHF50-32-125 IH：标准化工离心泵代号  F：泵的主要材料为氟塑料
50：代表泵的进口口径  32：代表泵的出口口径  125：表示泵的叶轮直径为125mm

七、IHF离心泵性能参数表

八、性能曲线图


九、安装尺寸图

（安装图仅供参考，如需确切尺寸请来电索取CAD图）







十、安装示意图：

A、高位槽正压状态 特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是IHF型离心泵最理想的安装方式。	B、高位槽负压状态 特点说明：泵安装在储槽的底部，密闭的储槽处于负压状态．这种状态选泵，必须弄清储槽中负压的确切数据，再和我公司联系，方可定。
C、低位槽不装底阀装虹吸桶状态 特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶，启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性要好，绝不能漏水漏气，具体请咨询绿环技术员。	D、低位槽装底阀状态 特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须检查泵腔内是否有满的液体，如没有，则须将泵腔内灌满液体，切不可开空车，一般选择这种安装条件的用户都需要配套一只与泵的进口口径一样大小的耐酸底阀（我公司可提供该类型底阀）。
