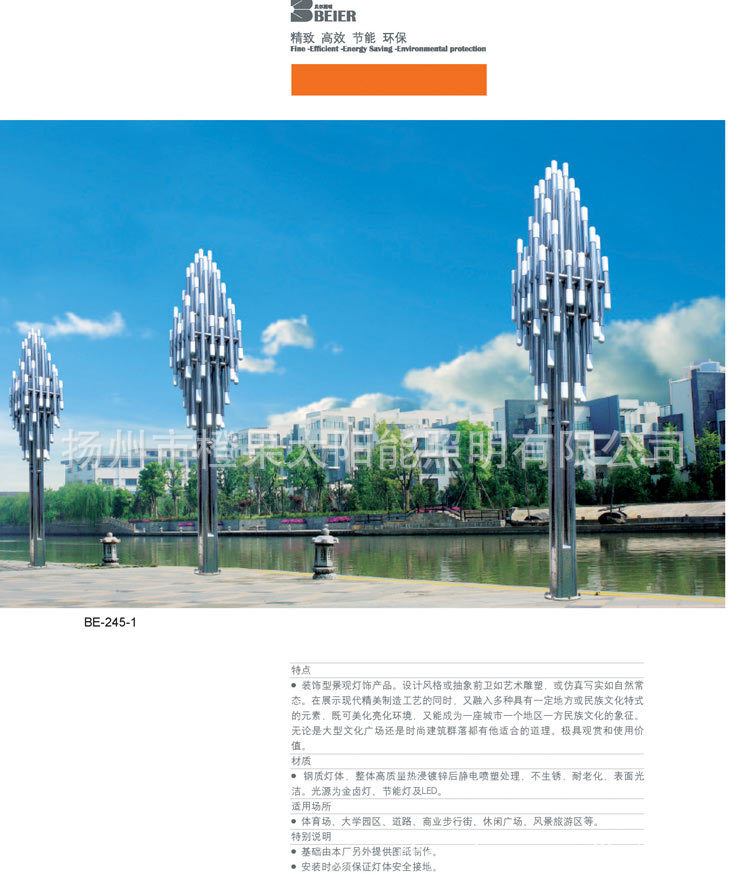

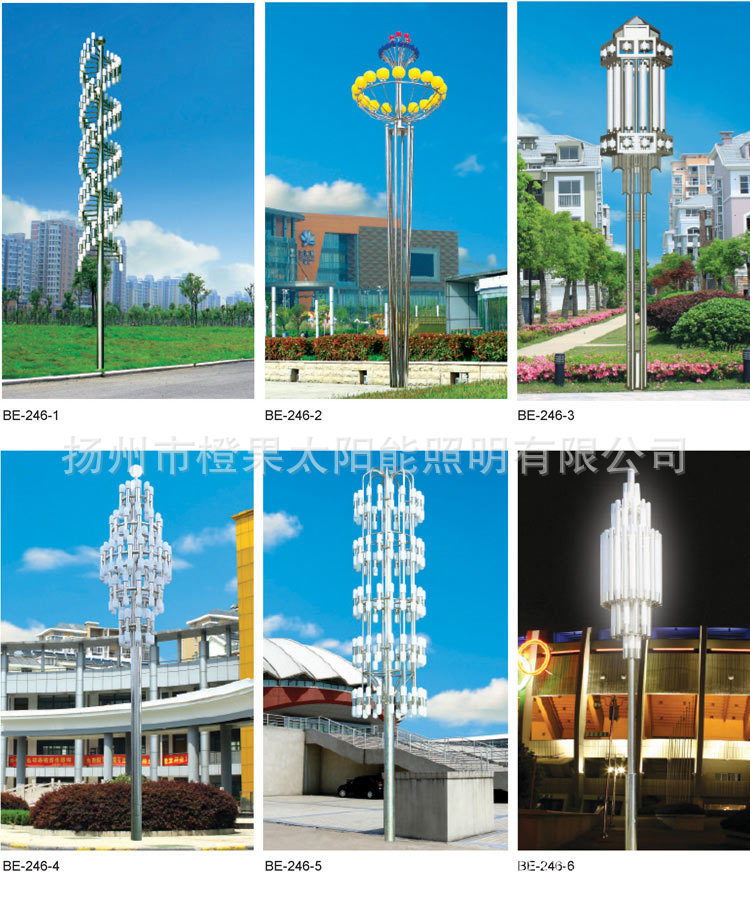

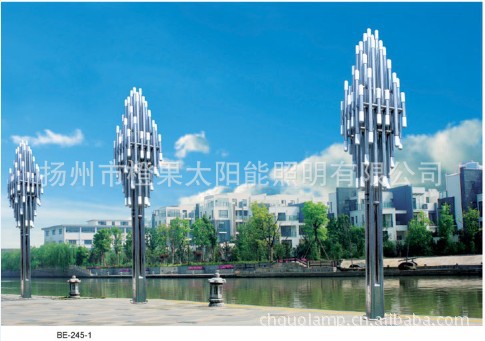

景观艺术灯是现代景观中不可缺少的部分。它不仅自身具有较高的观赏性，还强调艺术灯的景观与景区历史文化、周围环境的协调统一。景观艺术灯利用不同的造型、相异的光色与亮度来造景。例如红色光的灯笼造型景观灯为广场带来一片喜庆气氛，绿色椰树灯在池边立出一派热带风情。景观灯适用于广场、居住区、公共绿地等景观场所。使用中要注意不要过多过杂，以免喧宾夺主，使景观显得杂乱浮华。景观灯也有一定的坏处，例如：不环保等。

 　　步道与庭院灯设计中应注意的问题



　　步道与庭院灯实际上是两类灯的结合,庭院灯注重景观性,步道灯注重功能性,这两者本可以分开各自形成自己的体系,但是经过考虑,还是把两者融合在一起,归结为步道庭院灯系列。



　　步道庭院灯在设计中应该注意下面一些问题：



　　1、步道庭院灯多以漫射光的形式存在,漫射光与直射光不同的是不会产生过多的阴影,使颜色变亮和变暗时都显得更加的柔和。但是漫射光形式的步道庭院灯需要解决的一个重要问题是发光体表面温度过高。就目前市面上流行的步道庭院灯来看,很少产品能解决这样的问题。



　　2、仰角、肩距的计算。仰角、肩距的计算,可以在功能作用和景观作用之间达成很好的平衡,比如,仰角的设计如果考虑到了相应的景观设计,那么就能更好的体现景观的作用,还能在功能上满足人们的需要。



　　低位灯具(穴草坪灯系列)



　　低位灯具首先需要关注的是设计概念的创新,其次是功能的人性化和多样性,我在日本看到了一款低位灯,这款灯具不但起着照明、美化的作用,还起着警示的作用,它告诉过路人员,前面的弯度大、出入人员多,请驾车者和路行者小心。低位灯要做到功能多样和景观照明的统一,需要引进复合设计的思路,尽可能地做到功能照明和景观照明的协调配合。

种类介绍：






　　细节注意事项：



　　1）注意安全，防止触电。



　　2）认准正负极。涂导热硅脂。



　　3） 用量要适中（大约0.03克），涂层要均匀。



　　4） 小心硅脂污染灯体表面、周围物体和人体。固定灯板把涂好硅脂的灯板逐一安放到灯壳底部，使每个灯板的2个螺孔对准灯壳的相应固定孔。用M3X5圆头十字不锈钢螺丝固定上紧。



　　5）灯板安装方向要求一致，排列整齐，避免装反光罩高低不平或有缝隙。



　　6）螺丝要拧紧。焊接导线取做好的导线，红线对正极，黑线对负极，用烙铁把所有灯板按并联法焊接起来。取做好的灯板引线，红线对正极，黑线对负极，用烙铁把镀锡的一端焊接在中间那块灯板上，另一端沿灯壳内边引到下端堵头处。布线平整。焊点光亮、饱满、无毛刺。固定反光罩 取反光罩，放到灯板上，对准固定孔位，且让灯珠全部露出反光罩圆孔，用M3X12不锈钢圆头十字螺栓一一上紧。:不能用手直接接触反光罩表面。反光罩表面平整、无缝隙。．装玻璃罩剪取两端防水硅胶条，长度比玻璃罩长边长2CM。用镊子和小一字螺丝刀把防水胶条压进灯壳两边的凹槽，两端各留1CM。用两人分别拉紧防水胶条两端，另用一人取玻璃罩正面朝上插进凹槽,剪去两端多余胶条。



　　7）拉胶条时用力要均匀适中、不能过猛，以防拉断。



　　8）不要直接用手触摸玻璃表面.装堵头取M5X20不锈钢内六方螺栓，全部套入防水螺栓胶圈。取上端堵头与对应的防水胶垫，对准相应的固定孔位，用套好胶圈的内六方螺栓固定到灯壳上。取

防水头，插入灯板引线，用自带螺母拧紧。取下端堵头与对应的防水胶垫，用14-17号叉扳手把防水头装上。对准相应的固定孔位，用套好胶圈的内六方螺栓固定到灯壳上。M5六棱扳手、14-17号叉扳手连接电源线．测试、老化AC220V的电源，测亮度与照度（注意照射距离与范围），多测几次，看是否符合行业标准、企业标准及客户要求。正常的，通电24小时老化，否则返回检修。



　　9）注意用电安全，防止触电。



　　10）测试数据取平均值



　　11）老化时间至少24小时，检验、贴标签。



　　12）产品外观、功能参数、安全参数全面检查。



　　13）合格标签要求贴在规定部位、方向一致。装箱、入库将合格庭院灯套进内包装（硬质透明塑料袋），扣上泡沫盒，摆进纸箱。放装箱清单、说明书、合格证、保修卡。用胶带纸封好纸箱。在纸箱上标明产品名称、规格型号、数量、生产日期；盖检验合格章。入库，存放环境要求通风、干燥、室温20°C左右，能防潮、防腐、防霉、防鼠。



　　14）包装物表面要干净、无污渍、无灰尘、无其它字迹。



　　15）外包装质地要坚硬，便于长途运输。



　　16）标示清晰明了，便于储存，便于用户清点。



　　17）安全储存。3、灯杆　　材质有：等径钢管、异性钢管、等径铝管、铸铝灯杆、铝合金灯杆。常用的直径有，?60、?76、?89、?100、?114、?140、? 165，根据高度和所用场所的不同，所选材料厚度分为：壁厚2.5、壁厚3.0、壁厚3.5。（以上为常规尺寸）



　　生产流程：1、下料2、折弯3、焊接4、修补打磨5、整形6、齐头7、装底板8、焊底板9、开门10、焊门条11、电器条12、锁底13、弯叉14、镀锌15、喷塑16、检验17、发货灯杆生产详细步骤：　　1. 下料剪切



　　1.1 剪切前首先调整好裁条机的斜度与所需纵剪刀尺相符。



　　1.2 定好钢板摆放位置，保证余料的最大尺寸，使余料能利用。



　　1.3 长度尺寸由开平时保证，宽底尺寸要求≤±2mm高杆下料尺寸公差每节杆大头取正公差；一般：0-2m。小头取负公差，-2-0mm尺寸调整好以后，由裁调机、自动切割机完成。



　　1.4 设备方面：开料应检查滚剪设备的运行情况，清除轨道上的杂物，保持设备的良好运行状态。



　　2. 折弯。折弯是灯杆生产中最关键的一道工序，折弯的好坏，直接影响灯杆的质量而且折弯成形后无法修补的。具体注意如下：



　　2.1 折弯前：首先清除板料的割渣，保证折弯时无割渣压伤模具。



　　2.2 检查板料的长度、宽度和直度，不直度≤1/1000，如不直度达到要求，修正，特别是多边形杆一定要保证不直度。



　　2.3 调大折弯机折弯深度，确定板料摆放位置。



　　2.4 在板料上正确划线，误差：≤±1mm。



　　2.5 正确对线，正确折弯，使管缝达到最小，同时两条边高底不大于5mm。



　　3. 焊接。焊接时对折弯后的管缝进行直缝焊接。焊接采用埋弧焊自动焊接，主要是焊工应有较多的责任性，焊接时应随时调整焊接的位置，保证焊缝直线度。



　　4. 修补打磨。修补打磨是对自动焊接后的管坯缺陷进行修补。修补人员应该逐根检查，发现有缺陷的地方进行补，补焊完成后，再进行修磨，修磨的接处与自动焊缝基本相同。



　　5. 整形。整形工序包括灯杆的调直及坯杆两头的整圆及多边形对角线尺寸，一般公差：<±2mm。坯杆直线度误差不超过：≤±1.5/1000。



　　6. 齐头。齐头工序是把弯成的管坯两端修平，保证管口与中心线垂直，不存在角度及高度不平，同时修平后，进行端面磨光。



　　7. 装底板。点焊底法兰和筋板，关键是保证底法兰与灯直中心线垂直，筋板与底法兰垂直，同时与灯直母线平线。



　　8. 焊底法兰及筋板。焊接要求参照国家标准的焊接工艺，保证焊接质量焊接缝要美观，没有气孔、夹渣。



　　9. 开门。本工序在工作过程中，必须胆大心细（1）首先要看清图纸确定门的方向，然后按照图纸尺寸定位。尺寸包括：上下、左右，及门框尺寸大小，等离子切割时要心细，保证割缝一直线，同时割下的门板与灯杆配号用电焊烧字。



　　10. 焊门条、电器条、锁座。焊门条时20mm宽的门条，伸出8-10mm位置放下，特别是点焊时门条应紧贴灯杆，焊接要牢固。焊电器条及锁座，主要是按照图纸定好位置，锁座焊在门中间，误差≤±2mm，保持上面水平，不能超过灯杆。



　　11. 弯叉。弯叉工序与开门有相同性质，应该胆大心细。首先注意门的方向，第二注意起弯点，第三灯叉角度，牵引速度不能忽快忽慢，确促成品率100%。



　　12. 镀锌。镀锌好坏直接影响灯杆的质量，镀锌要求按国家标准执行镀锌，镀后表面光滑、无色差，不能有流挂，流挂严重的灯杆必须生重新返镀。



　　13. 喷塑。喷塑的目的是一是为了美观，二是为了防腐蚀



　　13.1 打磨：将镀锌杆表面用抛光砂轮磨平，保证灯杆表面光滑，平整。



　　13.2 调直：将打磨后的灯杆校直及口形的整形，灯杆不直度必须达到1/1000，口径要求：小杆≤±1mm；高杆≤±2mm。



　　13.3 装门板



　　13.3.1 把所有门板进行镀锌后的处理，处理包括挂锌、漏锌及锁孔中的存锌。



　　13.3.2 钻螺丝孔时必须电钻与门板垂直，门板四周间隙想等，门板平复。



　　13.3.3 螺丝固定后，门板不能有松动，固定必须牢固以防运输途中脱落。



　　13.3.4 喷塑粉：将装好门的灯杆进喷房，根据生产计划单要求塑粉颜色喷塑，然后进烘房，烘房温度及保温时间必须严格按各塑粉要求，以保证塑粉的附着力和光洁度等质量要求。



　　14. 出厂检验。由厂部质检员进行出厂检验，出厂检验员必须按照灯杆检验的项目逐项检验，检验员必须进行记录同时存档，质检员签字后方可发货。



　　15. 包扎，发货。



　　15.1 包扎根据客户需要进行包扎



　　15.2 发货前由仓库，会同财务办好发货前的一切手续。根据合同约定进行对产品的数量、重量、金额进行结算，由财务开出发货单后方可进行发货，门卫凭出门证方可出门。4、法兰盘和基础预埋件：　　法兰盘是庭院灯灯杆与地面安装的重要构件。庭院灯安装方法：安装庭院灯前，需要根据厂家提供的标准法兰盘尺寸，使用M16或M20（常用规格）螺杆焊接成基础笼，然后在安装地点，经行挖掘合适尺寸的坑洞，把基础笼放置其中，水平矫正后，使用水泥混凝土浇灌以固定基础笼，3-7日后水泥混凝土充分凝固，即可安装庭院灯。(注意：庭院灯基础浇筑时需要把预埋的管线引出)。安装步骤：　　安装庭院灯时，打开包装，检查庭院灯的完整性，参照产品说明书，进行组装和接线，一般步骤为：打开灯壳，安装光源及配套电器（电器接线参照电器说明书），把引出线由穿线孔引出至灯杆底部，然后把灯头与灯杆链接，注意拧紧紧固螺丝，然后把庭院灯法兰与基础预埋件螺杆对齐，垂直站立。然后使用螺母或垫平找平后即可拧紧安装螺母。庭院灯电路接线：　　庭院灯安装结束后即可参照说明树和电工规范经行接线工作，需要注意的是，安装接线需要接地，一般庭院灯都会预留接地端子，以用来接地，杜绝安全隐患。



常见故障：　　常见的故障有两类：一类是高阻故障；另一类是低阻故障。所谓高阻故障，即电缆被烧断，仪表测量电阻较大，或相间或对地出现绝缘下降，但有一定的阻值；所谓低阻故障，即导线短接或对地完全短接，电流增大，送电出现跳闸现象。这两种故障及其频繁出现对庭院灯正常使用构成了威胁。因此，必须充分重视，找准原因和对策。



庭院灯故障的主要原因



1、施工质量差



　　因为施工质量引起的故障所占比重较大。主要表现：一是电缆沟的深度不够，铺砂盖砖没有按标准进行施工；二是过道管的制作和安装不符合要求，两端没有按标准做成嗽叭口；三是铺装电缆时在地上拖着走；四是基础的预埋管不按标准要求施工，主要是预埋管过细，再加上一定的弯度，穿电缆时相当困难，在基础底部出现“死弯”情况；五是线鼻子压接和绝缘包缠厚度不够，经过长时间运行就会相间短路。



2、材料不过关



　　从近几年处理的故障情况来看，材料质量低也有很大因素。主要表现是：导线含铝少，导线比较硬，绝缘层薄。这种情况近几年较为普遍。



3、配套工程质量不过硬



　　庭院灯电缆一般铺在人行道上。人行道施工质量差，地面下沉，使电缆受力变形，导致电缆铠装。特别是东北地区处于高寒地带，冬季到来，使电缆和土质形成一个整体，地面一旦出现沉降，就会在庭院灯基础底部被拉伤，而到夏季雨水多时，就会在基础根部烧断。



4、设计不合理



　　一方面是超负荷运行。随着城市建设的不断发展，庭院灯也不断延伸，新建庭院灯时往往离哪个庭院灯近，就接到哪个回路，加之近几年广告事业发展很快，广告的负荷也都相应接在庭院灯上，使庭院灯的负荷过大，电缆过热，线鼻子过热，绝缘降低，出现接地短路等情况；另一方面是，灯杆设计时只考虑灯杆的自身情况，忽视电缆头的空间，电缆头包缠好以后，多数是连门都关不上，有时电缆长度不够，接头制作不符合要求，这也是引起故障的因素。



保护措施：1、加强对维修人员的培训



　　一方面城市庭院灯与市民生活息息相关，它运行的好坏直接影响党和政府的形象，必须通过教育提高维修人员对庭院灯维修工作的认识，增强责任感。另一方面随着城市庭院灯科技进步的加快，新技术的大量运用，需要维修人员不断进行维修专业知识的更新，适应工作需要。



2、加快维修装备的更新



　　城市的扩大，庭院灯数量和服务区域的增加，使维修人员工作量大增，在不增加人员情况下，必须要不断通过改进、更新维修装备，提高工作效率。



3、实行维修目标责任制



　　在划定庭院灯管理区域的基础上，层层落实维修责任制实行定人、定岗、定责，要做到定期巡检，定期维修，哪儿出现问题就查找谁的责任。



4、加强执法查处力度



　　一方面加快制定庭院灯管理方面的规范性文件，为依法管理创造条件；另一方面，联合城管部门加大对庭院灯执法力度，严肃查处破坏庭院灯设施行为，确保庭院灯设施正常运行。
