插片式PLC分光器描述

插片式光分路器

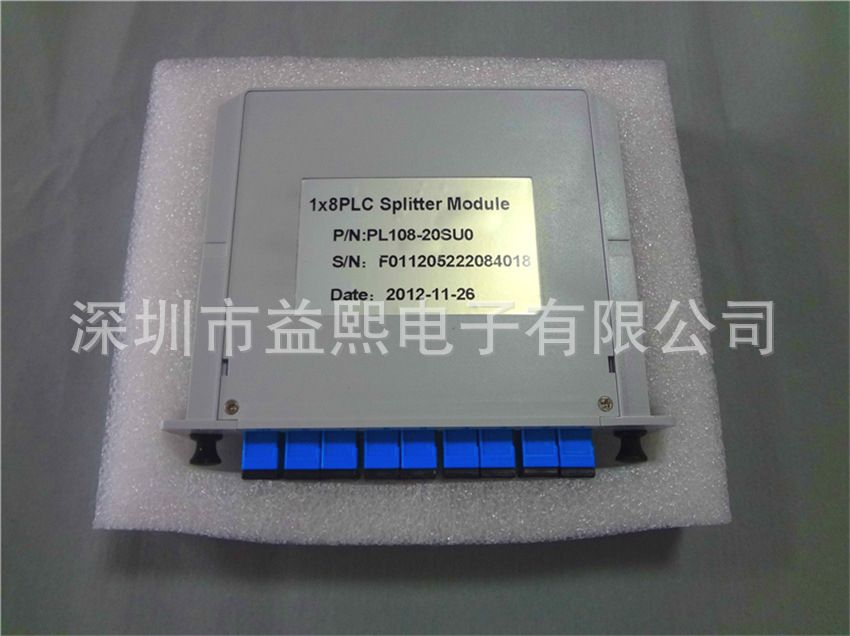

插片式光分路器结构紧凑，微小，主要由微分扇出，光分路器安装固定在插片盒内，接口类型有SC/FC/LC等，主要是模块化设计，模块盒竖装，在19寸和21寸标准化安装。

插片式PLC使用ABS塑料盒封装，端口采用成端式。主要安装在光纤交接箱中。

应用范围

主要适用在FTTH接入方式下的楼道或户外分光点。室外壁挂式或抱箍式条件下使用.适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。

一般用于机架光分路器路由单元箱分路器组件，安装在19寸标准综合配线柜，实现机架线缆管理。

插片式PLC主要应用于光纤分歧箱。(如下图)

主要优点：

对波长不敏感，分光均匀性好，耐高低温和体积小等优点，技术性能符合Telcordia GR-1209-CORE和Telcordia GR-1221-CORE可靠性要求，良好的光纤路由设计，保证光纤的弯曲半径。

包装图片：

生产工艺：

PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。

与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。

同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。

分类：

裸纤式，微型（钢管/模块）型，盒型，带分支器型，托盘式，插片式，机架式……

外形封装规格和尺寸

1×N Splitter

2×N Splitter

1.　产品相关标准：

1.中华人民共和国通信行业标准：平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器YD/T200.1-2009；

2.中华人民共和国通信行业标准：光纤活动连接器YD/T 1272-2007；

3.相关可靠度标准：Telcordia GR-1209-CORE, Telcordia GR-1221-CORE, Telcordia GR-326-CORE。

2.　产品检测手段及技术：

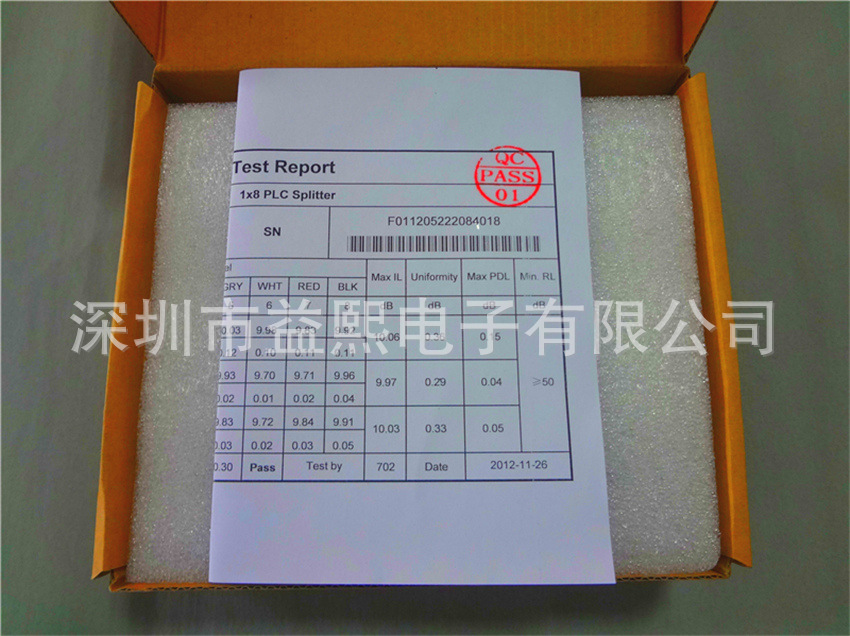

检测设备——安捷伦的设备，对所有产品进行出货前测试，确保产品参数符合行业标准及客户要求；温度循环实验箱、干燥箱、高温高湿实验箱等可靠度环境测试设备并与国家二级实验室合作，产品经过严谨的一系列可靠度验证，确保产品符合相应可靠度标准要求。

3.　质量管理体系：

1.品质政策：满足客户需求并持续改善质量、成本及交期，不断提高客户整体满意度。

品质保证：

从甲方收到货物之日起，一年免费包换，二年负责维修。由于人为等外来因素损坏和超过保修期限的设备，维修保养按产品生产厂商提供的产品服务标准收费。

2.资格认证：

（1）ISO9001:2008质量管理体系认证证书：Q191100175

（2）泰尔产品认证证书：PLC光分路器：03014690462ROM

活动连接器FC/PC：030114690463ROM

3).产品可靠度再验证原则：每两年对产品重新做一次完整可靠度再验证。
