设计理念
不用最华丽的外观引来用户的购买,而是用最朴素的外观和最高的品质保证用户的视听美。
产品特性
1、通过中国信息产业部电信传输研究所测试,符合ETSI TS 101 952-1-1 V 1.1.1标准
2、符合UL1950标准
3、适用于ADSL用户端
4、插接件采用特制加厚镀金涂层
5、提供DSL和POTS的完全隔离
6、适用于0—100mAPOTS的回路电流
7、工作温度–15℃至85℃
环保保证
本公司试行严格的IQC来料检测标准,每一批进料都有严格的IQC来料检测报告,经公司高层审批方可投入生产。供应商都必须承交有效的环保ROHS报告,供应商还必须签有环保责任状书。
产品组成
产品型号:YXSP-206
外形尺寸:50*36*23.5(mm)
一、外壳
外壳材质:HIPS
外壳颜色:灰白色
二、PCB板
三、接口
塑料材质:ABS
颜色:深黑色
外型尺寸:15*14.46*14.2(mm)
接触线:加层镀金铜线
用量:三个
RJ11双头水晶头一条(线长10CM)
四、电容三个
五、EE13滤波器2个(双槽滤波)
产品相关参数
| | | | | | | | | | | | |
| POST PORT IMPEDANCE | | DC Loop current | | Return loss | | |
| Zr:600Ω//54nF | | | < 100 mA | | | 300Hz-500Hz >14dB | |
| | | | | | | | | 500Hz-2000Hz >18dB | |
| | | | | | | | | 2000Hz-3400Hz >14dB | |
| Modem impedance | | | DC resistance | | | Stop band attenuation | |
| 30 kHz< f< 1104 kHz: | | < 25 Ω | | | | 30KHz-138KHz >45dB | |
| 100 Ω | | | | | | | | 138KHz-4.4MHz >55dB | |
| Nominal voice band | | Nominal voice band | | | | | |
| 0.3 kHz to 3.4 kHz | | 0.3 kHz to 3.4 kHz | | | | | |
| | | | | | | | | PACKAGE: | | |
| Insertion loss (Zreal(1)) | | ADSL band | | | Using carton for packing, each |
| 200Hz-4KHz±0.3dB | | 30 kHz to 1104 kHz | | carton contains 370pcs | |
| with 1002Hz center. | | | | | | size of carton :210*260*370mm |
| Delay Distortion | | | | | | Each box of net weight :12.1KG |
| 500Hz-2.8KHz 150us MAX | | | | | | Each box of gross weight :12.6KG |
| | | | | | | | | | | | |

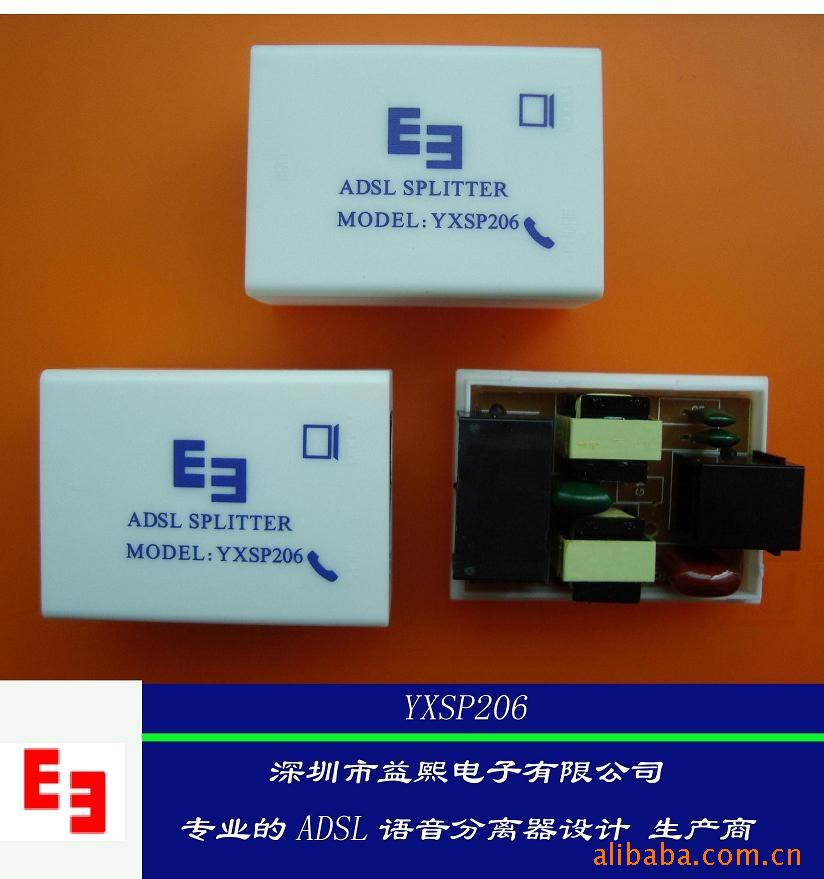

产品实物图


外包装图

(包装尺寸380*270*220MM)(重量12.5KG)
