GUBOO 公司针对于造船业开发了船用保温钉焊机，

该焊机性能特点：

效率高，每分钟可焊接15—20只焊钉；

焊接飞溅小，电火花飞溅直径不足2米；

焊缝成形美观，无需再处理；

焊把线缆最长可延长至20米，而不影响焊接；

焊接强度高，板材厚。

本焊机使用220V输入电压，可在大多数船厂使用，而不受任何制约（有的船厂不允许携带大功率设备上船使用）。

保温钉焊机使用说明书

一、简介

本焊机是利用电容放电，快速将保温钉牢固地焊接在工件上。它具有提高生产效率，减少生产环节，降低生产（材料、人工、电力能源）成本，焊接强度高、工件不变形和各种位置都可以方便焊接的特点，操作方便，一学就会。

该设备广泛地应用在造船业中，有着较高的经济效益。

  主要用于焊接碳钢，不锈钢保温钉，不用任何焊剂及保护措施，具有符合要求的强度和金相组织。几种主要材料的组合见表一：

  焊接材料的组合                  表一

三、技术特点：

该设备设计新颖,结构紧凑,使用可靠,充电电压无级调节，调节范围大,各参数调节方便。

四、生产参照标准：中华人民共和国机械行业标准

                  标准号码J64-JB/T8323-96

五、技术参数

电源             220V     50HZ

输入功率         400W

充电电压         40-198V

电容容量         9.9万微法

电容能量         1800焦耳（标准能量1250焦耳）

焊接板材厚度     1mm-20mm

额定生产率       12-15个/分

焊接直径范围     M2-M4（船用保温钉）

外型尺寸         430X350X155

五、焊接工艺

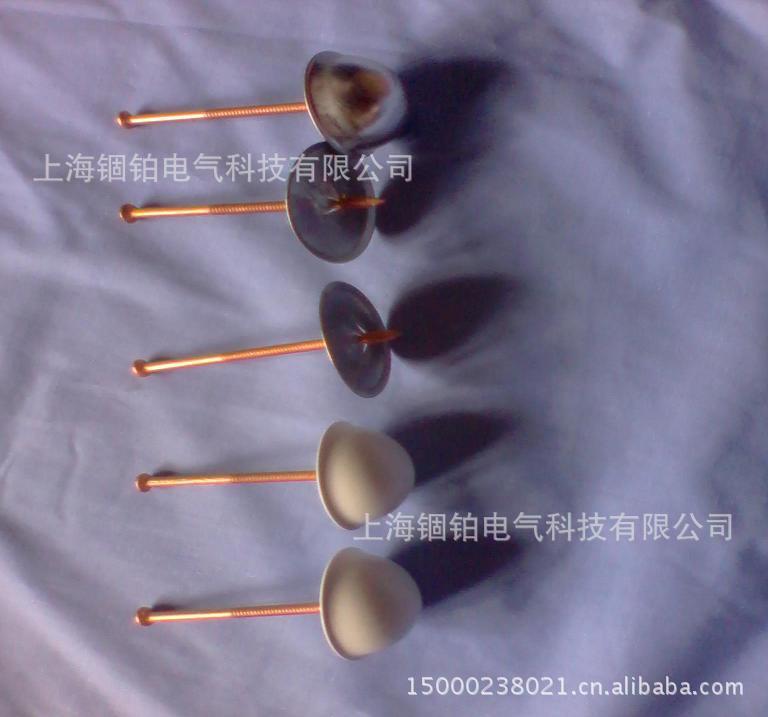

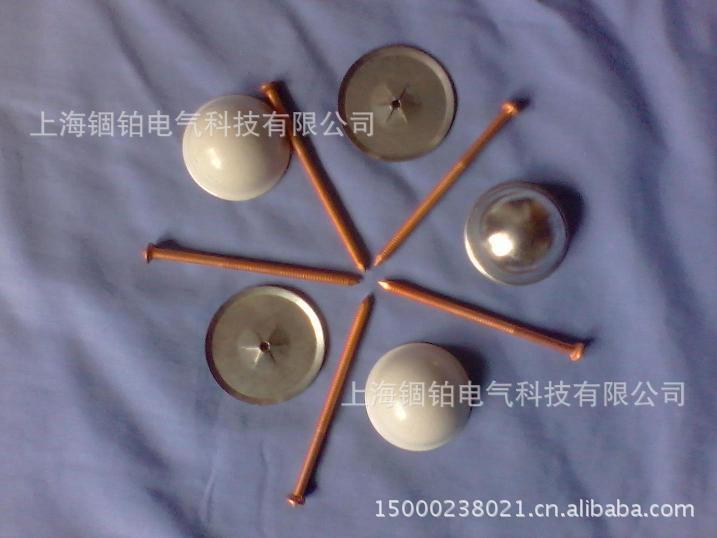

1）螺柱的形状可以是具有使用价值的各种形状，根据所需长度的标准直螺柱（带螺纹、不带螺纹），起直径范围在M3-M4之间，除螺纹紧固件外，还可以使用圆形的内螺纹螺柱，大多数螺柱带有凸缘，扩边。

2）螺柱材料见表一（低碳钢材料螺柱要求表面做镀铜处理，以利于导电）

3）工件要求符合可焊性要求，表面不能有锈及油漆，应适当清洁，不然脏物会夹在焊缝里，影响焊缝强度。

4）工件厚度1mm—20mm之间

5）焊接参数见表二

六、焊机操作规程及注意事项

1、           焊前准备

（1）   将焊钳、控制线、接地线快速接头插入焊机控制面板接线端口；

（2）   将电源输入线插入焊机电源输入端口，并开启电源控制开关；

 备注：本设备属低频设备，请勿与氩弧焊机及其他类高频设备共用电源接口，并使设备与以上设备拉开距离使用。

（3）   检查各指示灯是否处于打开状态；

（4）   电压调节旋钮正反向旋转检查工作电压是否能够正常充电与放电；

（5）   充电电压的调整

  在接通电源前应将充电电压调节旋钮调到较小值，然后接通电源。顺时针慢慢转动调节旋钮，并观看充电电压表，调节至所需的工作电压为止，在工作电压设定好后，每次焊接后焊机能自动充电到设定值。

各种螺柱所需充电电压的参考值见表：

                  充电电压参考值                        表二

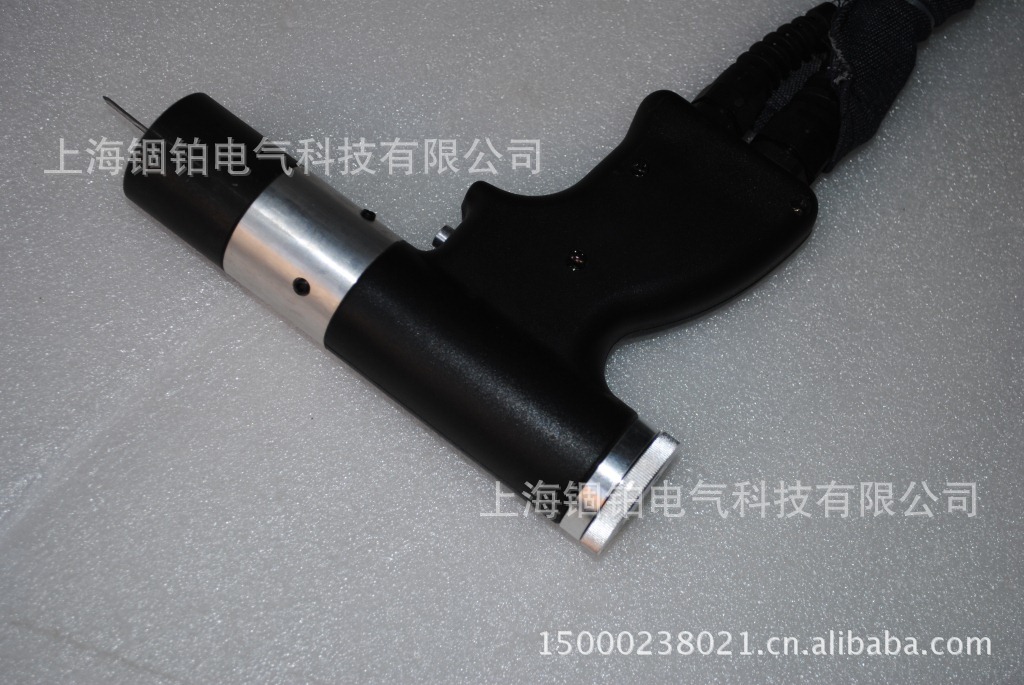

2、焊钳的调整：

把保温钉夹持在焊钳上，不限角度。

把焊钉轻触（不可用力，焊钉受电磁作用会自动吸附焊接）在母材表面,按动开关,瞬间(6-16毫秒)即可将螺柱焊到工件上。

4)注意事项

回路中的接触电阻应尽可能的减小,以保证有足够的焊接能量。焊钳夹持不可太松，磨损严重时应及时更换。

七、焊接质量的评定

1）肉眼检查：肉眼检查的结果取决于检察员对螺柱底部周围角焊缝的判断。优质焊缝应为螺柱垂直于工件，在焊缝底部周围较少出现飞溅，并且形成的角焊缝很浅且很平整。

2）机械性能试验：机械性能试验分为两种方法，即静拉伸法和弯曲试验法。

静拉伸试验一般选择常用的规格螺柱，选择相应厚度的板材，做成标准试样，然后将焊机调到合适的参数，进行焊接。焊好后将试样装进专用的夹具，在拉伸试验机上进行试验。在实际应用时，螺柱不能选在屈服点上，必须考虑一个安全系数。通常推荐焊接拉伸强度选在螺柱拉伸强度的60%，也就是焊接拉伸强度大于60%的螺柱拉伸强度即为合格。如选低碳钢的M6螺柱，其拉伸载荷为8.04KN(粗牙4.6级)，焊接强度只要大于4.8KN即可。

a)        弯曲试验法：弯曲试验法是现场检验的一种很实用很有效的方法。采用弯曲工具对被试螺柱进行弯曲试验，在螺柱被焊端或基体金属被破坏前，须将螺柱弯曲到与其轴心线成10—30度处即为合格。

焊接结果：当螺柱和工件确定后，选择合适的焊接能量即充电电压，即可焊接。

八、故障及处理

产品配置

1、焊接电源                       1台

2、带电缆焊钳                     1套

3、电源线                        1条

4、使用说明书                     1份

5、产品保修卡，产品合格证         1份

6、地线                           1根
