1.概述

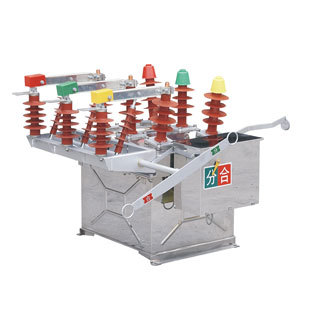

ZW8-12型户外高压真空断路器(以下简称断路器)，是三相交流50Hz、12KV的户外高压配电设备，用于开断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和“四遥”监控。
断路器是城乡电网无油化改选的最佳设备。
2.正常使用条件
a) 海拔：不超过1000m；
b) 周围空气温度：上限+40oC，下限-40oC；
c) 风压不超过700Pa(相当于风速34m/s）；
d) 空气污移程度(等级)，不大于Ⅲ级；
e) 超出以上条件的要求，由用户同制造单位协定。
3 主要技术参数 |
3.1 断路器技术参数
序号 | 参数名称 | 单位 | 数 据 | 12.5KA | 16KA | 20KA | 1 | 额定电压 | kV | 12 | 2 | 额定绝缘水平 | 1min工频耐压 | 干试 | 相间、对地42，断口48 | 湿试 | 对地外绝缘34 | 雷电冲击耐压(峰值) | 相间、对地75，断口85 | 3 | 额定频率 | Hz | 50 | 4 | 额定电流 | A | 630 | 5 | 额定短路开断电流 | kA | 12.5 | 16 | 20 | 6 | 额定短路关合电流(峰值) | 31.5 | 40 | 50 | 7 | 额定峰值耐受电流 | 31.5 | 40 | 50 | 8 | 4S额定短时耐受电流 | 12.5 | 16 | 20 | 9 | 额定操作顺序 | | 分-0.3s-合分-180s-合分 | 10 | 合闸时间/分闸时间 | ms | 25～50/15～50 | 11 | 额定短路开断电流开断次数 | 次 | 30 | 12 | 机械寿命 | 10000 | 13 | 控制回路及辅助回路1min工频耐压 | V | 2000 | 14 | 额定操作电压及辅助回路额定电压 | DC220；AC220 | 15 | 过电流脱扣器 | 额定电流 | A | 5 | 脱扣电流准确度 | % | ±10 |
|
3.2 隔离开关技术参数
序 号 | 参 数 名 称 | 单 位 | 数 据 | 1 | 触头开距 | mm | 11±1 | 2 | 触头接触行程 | 2+1/-0.3 | 3 | 相间中心距离 | 260±1.5 | 4 | 平均合闸速度 | m/s | 0.6±0.2 | 5 | 平均分闸速度 | 1.2±0.3 | 6 | 触头合闸弹跳时间 | ms | ≤2 | 7 | 三相分合闸同期性 | ≤2 | 8 | 每相回路电阻 | μΩ | ≤120 |
|
