烟雾净化设备，彻底解决烟雾排放问题

                   焊锡工位废气处理专用设备

    该净化机是专门为电子厂焊锡、焊接及锡炉等所产生废气的净化而设计的。SHEP-260烟尘净化机采用进口高风压、低噪音风机，能有效的吸走烟尘废气。其控制系统采用PWM调速，可根据废气产生量实现对风量的连续精确调节，由此还可提高焊接加工的加工质量；该控制系统设计了指示灯光报警装置，当滤芯堵塞，红色指示灯点亮，提示清洁更换滤芯。该净化机的过滤系统由预过滤层、主过滤层和气体过滤层三部分组成，预过滤层能够吸附废气中比较大的粒子来避免主过滤层过早的被堵塞；主过滤层由HEPA高效过滤芯组成，HEPA高效过滤芯对0.3微米的微粒的过滤效率为99.99%，气体过滤层由化学滤芯组成，不同于普通的活性炭过滤或者活性炭棉、活性炭毡过滤，我司精选优质的活性炭颗粒，添加我司特别配置的化学成分，以及分子筛氧化剂在里面能有效的去除烟尘废气中的有害气体及异味臭味。

长时间在这样的工作环境下工作会出现的问题：

一、烟雾过滤特点。
*烟雾过滤一体化结构设计，安装简便，移动灵活，无需铺设吸烟管道。
* 大功率直流无刷电机，寿命长，噪音小，产生较高空气流量。
* 烟雾过滤三重过滤设计确保滤除烟雾中有害物质，保护人体安全。初效过滤器、中效过滤器和主过滤器均可单独更换，能够最大限度利用过滤器，降低生产使用成本。
* 内置式烟雾过滤循环空气过滤方式避免将室内冷气/暖气排到室外。
* 多工位设计，风量可调，柔性吸烟臂调节自如。

烟雾过滤适用场合：
*烙铁焊接工位* 锡炉、波峰焊、回流炉
* 激光焊接、雕刻、打标、切割* 化学实验室* 医疗、美容等等



二、滤芯构成。

1、预过滤层：F7级预过滤棉，全层粘胶。预过滤层能够吸附气流中比较大的粒子来避免主过滤层过早的被堵塞，保护主过滤层。

2、中效过滤层;对过滤1μm直径的污染颗粒，效率可以达到95%以上。


3、HEPA高效过滤器：主过滤层由HEPA高效过滤芯组成，HEPA高效过滤芯对0.3微米的微粒的过滤效率为99.99%，有效过滤烟尘。

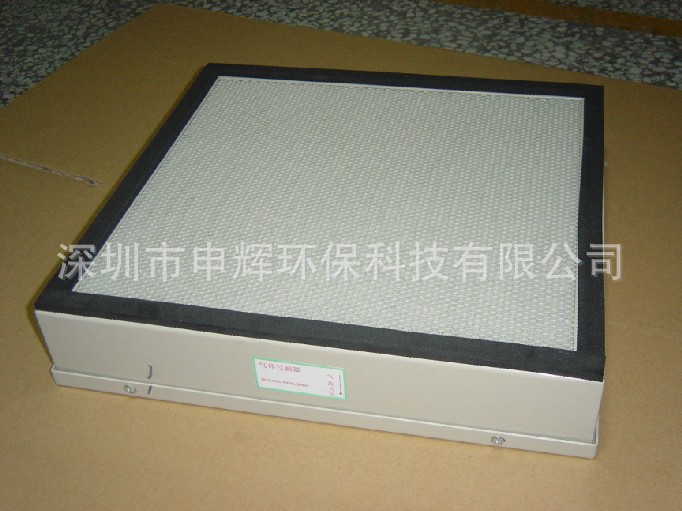

4、气体过滤器：由分子筛、、活性炭、化学成分及氧化剂等组成，能有效的去除气流中的有害气体及异味。

气体过滤成分：优质活性炭颗粒

气体过滤器成分：氧化剂

备注：（1）烟尘净化滤芯结构及组成。
烟尘净化滤芯有三部分组成：
预过滤片：F7级预过滤棉，全层粘胶。预过滤层能够吸附气流中比较大的粒子来避免主过滤层过早的被堵塞，保护主过滤层。
主过滤层：主过滤层由HEPA高效过滤芯组成，HEPA高效过滤芯对0.3微米的微粒的过滤效率为99.99%，有效过滤烟尘。
气体吸附层：由分子筛、活性炭及氧化剂等组成，能有效的去除气流中的有害气体。
     （2）烟尘净化滤芯技术参数。
外围尺寸：可根据客户需要订制，方形、圆形都可制作。
最大净化风量（单个）：订制。
烟尘净化率：DOP>99%。
TVOC烟尘净化率：DOP>98%。
过滤后气体含铅浓度值<0.08mg/立方米。
（滤芯机构示意图）

三、为什么要选择烟雾净化系统。
在焊接过程中，会产生大量的烟雾，而烟雾中95％来自于焊料产生的颗粒，而5％是焊料中助焊剂挥发而产生的有害性气体。同样在清洗、喷涂等其它工作环境中也会产生大量的有害性气体。而这些污染物对操作者及环境都会造成很大的危害。在欧洲，对焊接工人的保护及对环境的保护已以立法的形式强制执行，在没有任何防护措施的条件下进行焊接是不允许的。在ISO14000标准中对生产环节产生的污染进行处理和防护有明确的规定。

四、焊接烟雾是如何被净化的。
通常在焊接烟雾中有95％是焊料及助焊剂在高温下挥发出的微粒，这些微粒飘浮在空气中在一定的光线照射下人眼可以观察到，即我们能够看到的烟雾。而另外有5％是以气体方式散发在空气中，我们的肉眼是看不到的，而这些气体中含有大量的乙醛、甲醛、松香酸、异氰酸盐、碳氢化合物等有害性成分。这些微粒和有害性气体会影响操作者的健康及污染环境。 烟雾净化系统是通过各种适合的收集器（烙铁抽管/吸烟手臂/吸烟罩等）通过安装在各工位的管路收集到除烟系统的设备中，被系统内部的过滤器过滤后排到室内。

1一般在烙铁焊接工位使用时，最远可在10-15CM范围内吸走所有的有害烟雾。

2在锡炉焊接工位，由于烟罩采用耐高温材质，烤不烂，烫不烂，15-20CM烟罩范围内可全部吸走。

五、安装焊锡烟雾净化机优点。

①过滤尘埃粒子，凈化有毒有害气体：被凈化后的空气比自然可呼吸的空气干凈300-500倍，减少对环境和人类健康的危害。

②省电 耗电量小，使用哪个工位就开哪台机器，并且吸力可调。

③过滤凈化率高：0.3微

米尘埃粒子滤净可达99.97%。

④清洁护理方便快捷。

⑤不把车间冷气抽走，减少空调电费。

⑥移动灵活便捷，可根据作业需求的变化而移动。

⑦凈化空气，有益员工与周边居民的身体健康，减少职业病的发生。

⑧噪音小，为45-60分贝，不影响员工及工厂周边居民。

⑨属于公司固定资产，搬厂或转换场地可以使用。

 车间焊烟净化系统

 ☆常见车间焊烟处理方式

1、整体外排：屋顶安装大功率抽风机和管路，主管连接细支管与烟罩分到每个焊锡工位将烟抽到户外，缺点是吸力不足、使用成本高和安全隐患大。因复杂管路的风阻大，实际产生的吸力很小，且每工位吸风量不均，导致吸烟效果差。抽风机耗电和空调冷气能耗巨大，维护困难、安全隐患大，不能随意移动，一条线只有一个工位工作也要全开，且污染环境。

2、烟雾净化：专用离心净化风机产生的高压吸力保证吸烟效果。烟雾经抽烟管进入设备内部过滤后就地排放，过滤系统由物理和化学多层过滤单元构成，净化率达99%，净化后比正常空气更纯净。没有排风引起的负压影响，更利于保持室内洁净。因其明显的效果及低使用成本（每个工位每天使用成本仅1-2元，外排为4-8元）被许多焊锡车间采用。

 ☆申辉环保科技烟雾净化器产品优势

1、公司成立时间和主营业务：申辉成立于2001年，一直从事空气净化领域，国内最早从事烟尘烟雾净化设备的厂家。

2、烟雾净化器独有的压差智能检测报警功能（其他所有厂商均无此功能），什么时候更换滤芯员工一目了然，节省大量的问题诊断时间。其控制系统采用PWM调速，风量        可调。

3、引进进口技术自行研发的净化风机完全媲美德国进口水平、噪音低、转速高达6800±10%转/分、负压达3200pa、净化风量最大2*100m³/h、风扇流量达350-380m³/h。国内其他同类产品相比有不少差距，导致实际每个工位的净化风量只有其70%左右。

4、完美的多层次净化过滤系统，行业领先的气体综合过滤器（活性炭吸附、分子筛氧化剂分解技术），去除有害气体、异味更专业，单独靠活性炭是达不到要求的。

5、规模化净化滤芯生产，使用寿命超长、每套滤芯优惠价供应，降低客户使用成本。

6、在官网正式标明售后服务承诺政策及期限。

一些我司安装的现场图片：

 七、装箱部件。

八、售后服务：

用户的信赖是申辉环保生存的基础，优良的品质和服务是用户依赖的前提。现提供如下售后服务承诺

1、我公司向客户进行售后服务承诺：免设备壹年的维护保养费。

2、接到客户维修保养需求信息后，我公司售后服务部8小时内支援到位（节假日缓后    执行）；

3、所有经确认的故障24小时内排除（小故障当天处理完成）；

4、免费解答产品的一切问题，一年一度的巡回检查和用户访问，并向用户提供保养建议；

5、在保修期外，我公司仍以优惠的价格提供机组的终身维护、保养服务。
