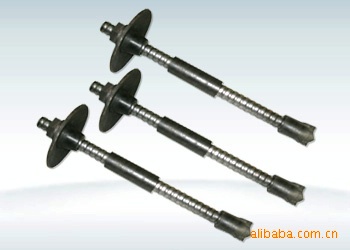

该产品由中空锚杆体，合金钻头，连接套，止浆塞，垫板，螺母组成。
自钻式注浆锚杆是一种锚杆钻进，注浆合二为一的锚杆。具有可靠，高效，施工方便的特点。适应于不同的现场施工情况，工程地质条件的使用要求具有与之适应的比较完善的配套系统，可保证在各种不同的复杂的地层中的锚固效果。
自钻式注浆钻进锚杆强调以施工紧贴于岩石表面的柔性支护系统来更好的发挥围岩自身强度，抑制围岩变形，回复围岩应力平衡状态。
产品应用范围：
主要应用于破碎岩层，松散土层，风化岩层，泥沙夹石层等难以成孔的复杂地层。在隧道超前支护，径向支护以及各类边坡处理工程中能很好地支护改良围岩，达到理想的支护效果。
施工注意事项：
1.安装前应检查锚杆及钻头水孔是否通畅。
2.钻进过程中若遇到卡钻，塌孔应回退锚杆少许，钻机应少冲击，多回转，反复扫孔，然后慢慢给进，直到钻到预定孔深。
3.锚杆孔应尽量打直。
4.锚杆注浆宜采用纯水泥浆或1:1的砂浆，用砂浆时砂子的粒径不应不大于1.0mm，水灰比例应控制在0.4-0.5。
5 .注浆材料应从锚杆体中孔灌入，当锚孔口返浆，或注浆泵压力达到设计值，表明锚孔已注满。
6.锚杆体注浆后，注浆材料未达到设计强度前应避免敲击，震动和悬挂重物，当注浆强度达到5.0MPa，方可拧紧螺母施加应力。
锚杆规格及技术参数
产品型号 | 名义外径/壁厚(mm) | 极限抗拉力(KN) | 延伸率(%) | 螺纹旋向 | 螺距(mm) | 锚杆孔直径
(mm) | 杆体标准长度(m) |
GQD25 | 25/5 | ≥180 | ＞8 | 左/右旋 | 10//12.7 | Φ42 | 2/2.5/3/3.5/4/4.5/
5/5.5/6/6.5/7/7.5/8 |
GQD28 | 28/5 | ≥200 | ＞8 | 左/右旋 | 10//12.7 | Φ46 |
GQD32 | 32/6 | ≥280 | ＞8 | 左/右旋 | 10//12.7 | Φ50 |
GQD38 | 38/7 | ≥350 | ＞8 | 左/右旋 | 10//12.7 | Φ75 |
GQD51 | 51/8 | ≥500 | ＞8 | 左/右旋 | 10//12.7 | Φ80 |
备注 | 1.自进（钻）式中空锚杆力学性能可按用户技术要求生产。 2.锚杆钻孔大小应根据实际地层地质条件确定。
|
自钻式中空注浆锚杆
