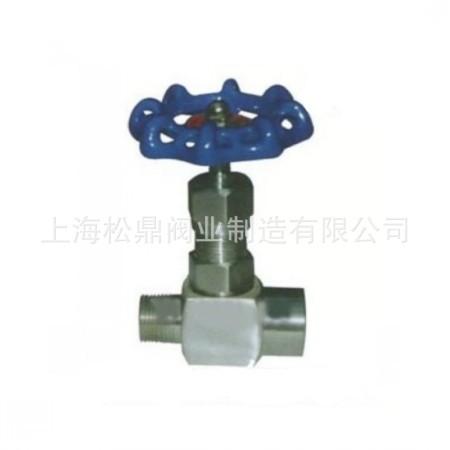

针型阀的参数
公称通径6~40mm
压力范围1.6～42.0MPa
适用介质水、油品、蒸汽、石油气等
制造标准GB ANSI JIS
主要零件材料Materials for main parts
零件名称 Part name | 阀杆、阀盖、螺栓Body,Bonnet bolt | 阀杆、阀瓣密封圈Stem,Disc,Gasket | 填料
Packing | 垫片
Gasket | 手柄
Hande |
JJM1-160-DN5 | 铬镍不锈钢Cr.NiStainlesss steel | 不锈钢
Stainless steel | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡胶石棉板Latex asbestos | 优质碳钢
High grade
Garbon steelll |
主要性能规范Chief property and specifieation
型号
Type | 公称压力
(MPa)
Nominal
pressure | 试验压力PS(MPs)
Test pressure | 工作压力(MPa)
Working
pressure | 工作温度(℃)
Working
temperature | 适用介质Applicable
mediun |
壳体Shell | 密封
(液)Seal | 密封
(气)Seal |
JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油气水、油品等Petroleun gas Water,
Oil etc. |
C≤425℃ |
要外形及连接尺寸Main external and connecting dimensions(mm)
型号Type | 公称直径DN(mm)Nominal
dameter | 尺寸Dimensions | 重量(Kg)Weight |
L1 | Do | L2 | H | H1 | L3 | M1 | M2 |
JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | 1.0 |
