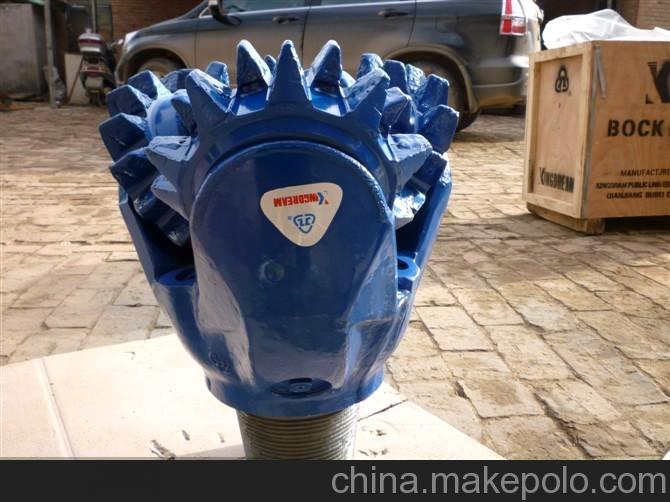

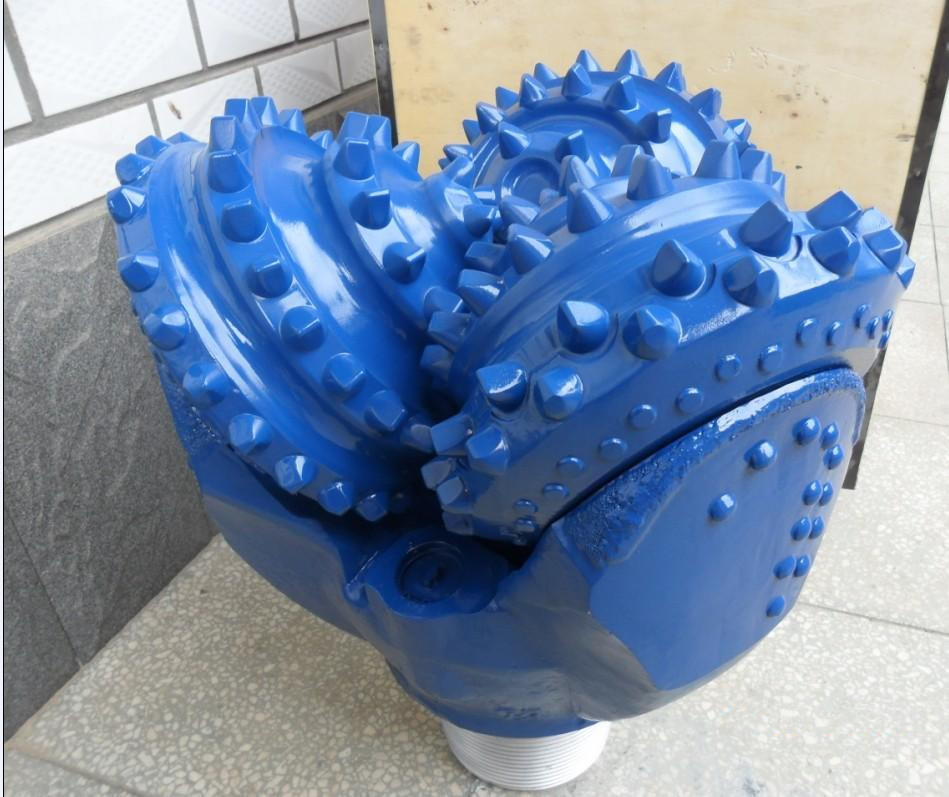

SG系列改进型滚动密封轴承三牙轮钻头

切削结构

钻头齿面敷焊新型耐磨合金，增强切削齿耐磨性。镶齿钻头采用新配方新工艺的优质硬质合金齿，提高切削齿的综合机械性能。

保径结构

采用多重保径结构：牙轮外排镶修边齿（GT齿），轮背、爪背镶硬质合金齿，爪尖及前侧堆焊耐磨合金，提高钻头的保径能力。

轴承结构

轴承采用滚动结构，钢球锁紧，滚柱体置于牙轮体内孔凹槽内，加大了牙爪轴颈尺寸，因此具有承受高钻压和适应高转速的能力。止推轴承副表面堆焊耐磨合金和减磨处理，提高钻头承受轴向载荷和止推面抗咬合的能力。

密封润滑

轴承密封选用高性能密封圈，最佳密封压缩量，弧形密封结构，有效地提高了轴承密封的性能。采用进口钻头专用润滑脂。

产品适用

比普通滚动轴承三牙轮钻头的承载能力和转速更高，更适合高转速钻井。

钻头尺寸、型号及推荐参数

尺寸

型号

in

mm

16

406.4

SGT115GW

17 1/2

444.5

SGT115GW SG125G SG135G SGT435G SGT515G SGT525G SGT535G SGT545G SGT615G SGT625G SGT635G

20

508

SG125CGW SG215CGW

IADC

推荐参数

适用地层

钻压（KN/min）

转速（r/min）

115

0.3～0.75

200～80

抵抗压强度高可钻性的极软地层，如粘土、泥岩、白垩

125

0.3～0.85

200～80

低抗压强度高可钻性的软地层，如泥岩、石膏、盐岩、软页岩、软石灰岩

135

0.3～0.95

180～80

抵抗压强度高可钻性的软至中软地层，如中软页岩、硬石膏、中软石灰岩、中软砂岩和有硬夹层的软地层。

215

0.35～0.95

180～80

高抗压强度的中等地层，如中软页岩、硬石膏、中软石灰岩、中软砂岩和有硬夹层的软地层。

435 445

0.35～0.95

150～60

低抗压强度高可钻性的极软地层，如粘土、泥岩、白垩、石膏、盐岩、软页岩、软石灰岩

515

0.3～0.8

200～80

低抗压强度的软地层，如泥岩、石膏、盐岩、软页岩、软石灰岩

535 545

0.35～0.9

180～80

低抗压强度的软到中等地层，如中软页岩、中软石灰岩、中软砂岩和有较硬研磨性夹层的中等地层

615 625

0.35～1.0

180～80

高抗压强度的中硬地层，如硬页岩、石灰岩、砂岩、白云岩

635

0.4～1.1

150～60

高抗压强度的硬地层，如砂岩、石灰岩、白云岩和硬石膏、大理石
