YB口20预装式变电站根据国家

标准GB/T17467-1998,进行设计

一、适用范围

YB口20型预装式变电站产品具有结构紧凑、布置标准、占地面积小、安装简单、维护方便，能最大限度地伸入负荷中心，提高供电质量，减少损耗等特点。适用于城市的高层建筑、宾馆、别墅、住宅小区、公园、厂区、车站、码头等场所环网或终端供电。

二、使用条件

a） 海拔不超过1000m；

b） 环境温度为-30℃～+50℃，最高日平均气温不超过+30℃，年最高平均气温不超过+30℃；

c） 空气相对湿度不超过90%（+25℃）；

d） 风速不超过35m/s；

e） 地震烈度为8级以下，地震水平加速度≤0.3m/s2，垂直加速度 ≤0.15m/s2；

f） 安装在没有火灾、爆炸危险、化学腐蚀、剧烈振动、颠簸、垂直倾斜度不超过5°的场所。

三、 技术参数

技术参数表

注：变压器外露式箱变外壳级别为“0”

四、结构及功能简介

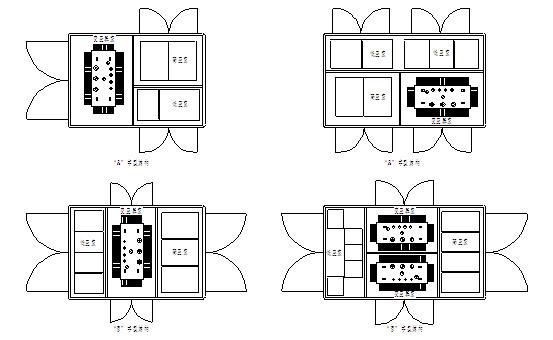

a) 箱体

1) 箱体为带操作走廊式，骨架采用型钢焊接，箱体为高压室、低压室、变压器室。

2) 高压室、低压室、变压器室均设有照明装置。室门打开灯即亮（正常运行时）

3) 高压室、低压室、变压器室的门向外开，开启角度大于90°，且有定位装置。门装有把手、暗闩和能防雨、防堵、防锈的暗锁。

4) 箱体顶盖有5°的倾斜，可以防止积雨水。所有金属骨架件均进行

防锈、喷漆防护层处理，箱变外壳可根据用户要求选用不锈钢板、复合板、覆铝锌板等材料。

5) 变压器室靠自然通风，设有良好通风通道，门和窗口设有防尘、防小动物进入，防渗、防雨措施。

b) 高压配电装置（根据要求可配置HKH1-12、HXGN-12、FZN口等柜型）

c) 低压配电装置根(据要求可配置GGD、PGL、GGD改等柜型)

五、安装前准备

根据箱变出厂文件里的产品结构图，电气原理图，了解产品结构及各单元的功能，确定安装的方位，进出线连接对应的位置。

六、安装前的检查

箱变到货后检查。按其装箱单的明细，检查随机备品、备件，随机文件的齐全性。检查外观有无磕碰，变形。内部电器部件连接有无损坏、脱落、松动、接触不良，如有上述现象发生，应及时修复、紧固、更换。

七、吊运、安装、使用、维护

1 箱变吊运

吊运变电站之前，应根据箱变铭牌上给出的箱变重量，核实起重设备的能力，不能用起吊能力小于变电站重量的叉车、起重机等设备。

起吊时要使用给箱变配备的吊具（如吊具不能满足时，考虑吊索对盖檐的夹力，应采取措施使檐和箱体不破坏和变形，必要时可将盖取下，分装），当起吊绳索拉伸后与垂直方向的角度不应超过30°或相邻两吊索间夹角不大于60°，四条吊绳要长度要适当调整。（见下图）

箱变起吊时要先把吊绳绷紧，观察吊绳和吊具的位置是否符合要求，如符合则平稳起吊，起吊后产品宽度方向倾角小于5°，长度方向倾角要小于15°。否则调整吊具和吊绳的位置，直至符合要求。吊起的产品在落地时要缓慢落地，防止落地过快，使产品受损。

注意：产品应既吊即落，不要长时间处于起吊状态，防止产品框架受力不均造成变形。产品下方禁止站人

箱变在运输时（汽车运输）不要急停急起，运输倾斜角不得超过15°，产品要牢固固定在车体上。如为雪橇型移动式箱变，利用牵引设备时牵引着力点应在设备重心以下的吊拌上，运输倾斜角不得超过15°。

1、 箱变安装

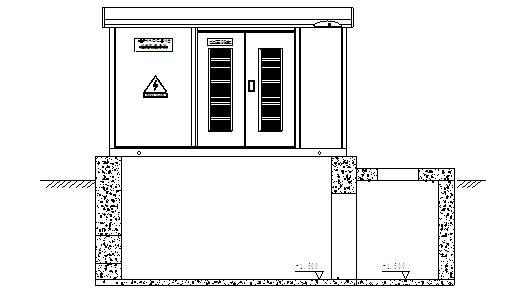

箱变安装：产品的基础应设在地势较高的地方，基础应严格按基础图施工，保证基础上表面的平整度。产品应根据实际情况调整摆放方向，落在基础的上方，且箱变的四周与基础的四周对应距离相等。当安装产品时，产品在基础上落稳时，应检查产品各室的门开启、关闭是否灵活，如有打不开或关不上的，应检查产品的底座与基础配合的情况，在底座与基础之间适当位置加装垫片（如铁板等），调整到所有的门开关自如为止。（见下图）

高低压的进出线安装：在接线之前，要清洁所有的套管、套管座、端子接线片和接点。清除所有的灰尘、油污或异物。清除干净后，应根据需要将高低压柜下方的敲落孔敲开，并将产品配带的塔型胶堵安装在敲落的

孔上，根据进出线的大小将塔型胶堵的中间去掉一部分，将进出线从底座的

下方引上来，接在相应的开关上，并用底座上的线夹将导线固定牢固。

注意：底座上的敲落孔被敲开的且没有用的，应用胶堵密封好。防止有小动物由此进入产品内，造成短路故障。

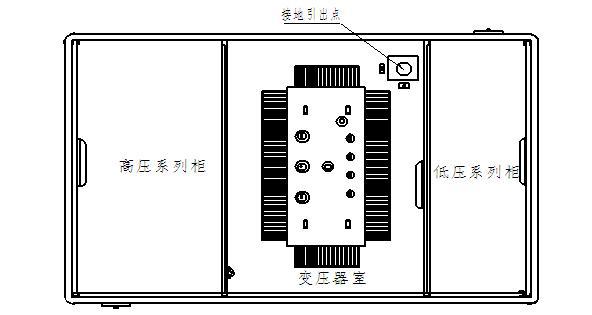

系统接地安装：箱变的接地型式为TN-C(四线制)系统或TN-S(五线制)系统（按用户实际接地系统要求），为了安装方便，在箱变外壳底座上留有可供壳体保护接地的接地端子，同时在箱变的变压器室，将中性点N和PE线在此合并为PEN，并留有系统接地引出点，在此点的下方底座上留有一敲落孔供系统接地引出使用。接地端子必须连接到一个稳定可靠的、阻值≤4Ω的接地网上。接地安装时见变压器室隔板上的接地安装说明。

附件的安装：安装附件时，按附件生产厂家的说明书正确安装，确保所有连接件额定参数满足要求。

2、箱变使用

使用前检查：

a) 箱变安装后，必须对高低压柜进行检查，首先检查柜内的元器件是否连接可靠，如有脱落松动的要把其按要求紧固好。

b)并将开关设备全部调到分闸状态。

c)检查变压器油，确保变压器运行的有效油面高度。

d)用万用表测量主、辅回路线圈、检查通断情况。

e)用500V摇表，摇测绝缘电阻。合格后方可准备通电。

上述检查各项合格后，工作人员要佩戴好电工操作的劳保用品准备送电。

送电操作：

a) 首先，将高、低压室和变压器室的门打开（变压器室网门关好），并将门支钩支撑好。确定二次侧已经安装完毕，低压侧所有开关断开。

b) 根据高压开关柜的操作说明，进行操作，分下接地开关，分下负荷开关（或断路器）,合上隔离开关。有环网的开关也要断开。确定开关处于分断开后，方可将上一级的电源送入高压进线柜。观察进线柜带电指示器三灯均亮，即可操作负荷开关（断路器）。（如有变压器室防护网门和高压柜连锁的，网门必须关上）

c) 观察高低压电压表电指示，如指示正常，根据电气元器件的使用说明书进行操作，继续送电。

d) 送电后，观察变压器室、高低压室照明灯，是否随各室门的开关而亮启、熄灭。

e) 产品内采用强排风时，要根据需要调整温控器的温度限值。（产品出厂时已经设定好）

f) 当进入箱变内操作检修时，应先验电，根据需要适当分断某段线路，再次验电后方可操作。

g) 产品在正常运行时，应把各室门关上并锁好。

h) 箱变停电操作时，先分下低压分支开关，再分下低压主开关，低压侧停电后严格按高压柜操作说明进行停电操作。

3 箱变维护

a） 维修变电站之前，必须断电，断电后要挂上接地线。在带电的变电站上工作是极其危险的，所以不要试途在带电的情况下打开或维修变电站。

b） 外部维护

定期检查变电站表面是否有碰伤，磨损的金属件，擦伤的门框或箱基等，如发现有坑或变形的缺陷，应立即修理，如果油漆或保护层被刮伤或

风化，应立即修补，保持变电站周围清洁，不要在变电站上面、里面及旁边存放工具、材料等物资。

c） 内部维护

定期检查变电站高压、变压器间隔和所有操作部件、检查所有测量和指示仪表及附件，以保证正常工作。及时修理或更换损坏或有故障的部件、元件。检查放油阀插头、熔丝、安装设备和各个开关。查看箱体周围的密封圈，密封垫是否有渗漏油的现象。根据需要及时维修。要定期清理通风窗上的灰尘，保证通风窗的清洁。

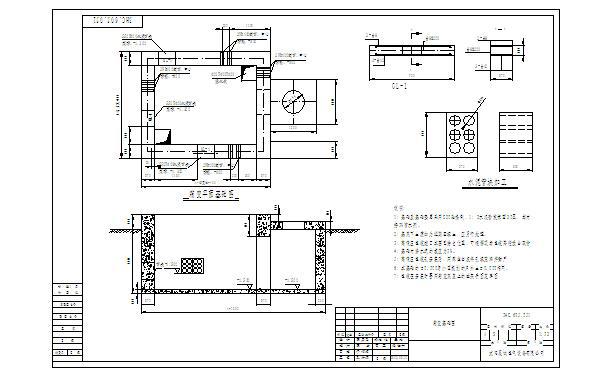

八、安装基础图

注：
1、本安装使用说明书电气操作部分仅供参考，具体操作应以电业系统的操作规程为准。

2、本安装使用说明书如有与产品不相符合的地方，应按产品所带的外形图及基础图进行安装。
