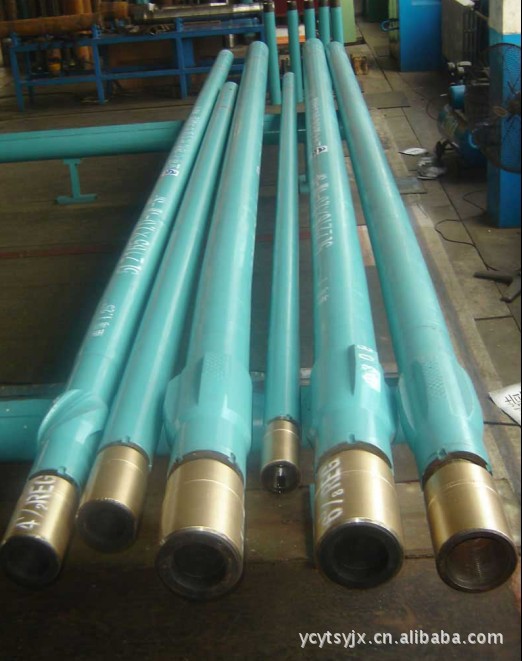

一、螺杆钻具的工作原理
螺杆钻具是一种以钻井液为动力，把液体压力能转为机械能的容积式井下动力钻具。当泥浆泵泵出的泥浆流经旁通阀进科马达，在马达的进、出口形成一定的压力差，推动转子绕定子的轴线旋转，并将转速和扭矩通过万向轴和传动轴传递给钻头，从而实现钻井作业。
二、螺杆钻具的组成
螺杆钻具的组成主要是由旁通阀、液马达、万向轴和传动轴等四个部件组成。
三、钻具型号
钻具型号 | 4LZ54*3.5 | 5LZ65*3.5 | 5LZ73*3.5 | 5LZ90*3.5 | 5LZ95*3.5 |
井眼尺寸 | mm | 60-76 | 79-95 | 89-114 | 114-152 | 118-152 |
in | 23/8-3 | 31/8-33/4 | 31/2-41/2 | 41/2-6 | 45/8-6 |
马达压降 | MPa | 3.2 | 3.4 | 3.4 | 2.8 | 2.8 |
输出扭矩 | N.m | 120 | 200 | 200 | 900 | 900 |
推荐钻压 | t | 0.3 | 0.4 | 0.4 | 1 | 1 |
最大钻压 | t | 0.5 | 0.7 | 0.7 | 1.5 | 1.5 |
输入流量 | L/S | 2-3 | 3-4 | 3-4 | 6-8 | 6-8 |
钻头水眼压降 | MPa | 1.0-3.4 | 1.0-3.4 | 1.0-3.4 | 1.0-3.4 | 1.0-3.4 |
钻头转速 | r/min | 250-400 | 240-380 | 200-240 | 110-170 | 110-170 |
外径尺寸 | mm | 54 | 65 | 73 | 90 | 95 |
连接螺纹 | 上端 | 1.660TBG | 1.900TBG | 23/8TBG | 27/8TBG | 27/8TBG |
下端 | 1.660TBG | 1.900TBG | 23/8TBG | 27/8TBG | 27/8UPTBG |
钻具型号 | 9LZ100*3.5Ⅱ | 9LZ100*3.5Ⅲ | 5LZ120*3.5 | 5LZ127*3.5 |
井眼尺寸 | mm | 120-152 | 120-152 | 146-200 | 146-200 |
in | 43/4-6 | 43/4-6 | 53/4-77/8 | 53/4-77/8 |
马达压降 | MPa | 2.5 | 3.6 | 2.8 | 2.8 |
输出扭矩 | N.m | 1000 | 1600 | 1700 | 1600 |
推荐钻压 | t | 1 | 1.8 | 1.8 | 1.8 |
最大钻压 | t | 1.5 | 2.2 | 2.3 | 2.3 |
输入流量 | L/S | 8-10 | 9-12 | 10-12 | 10-12 |
钻头水眼压降 | MPa | 1.0-3.4 | 1.0-3.4 | 1.0-3.4 | 1.0-3.4 |
钻头转速 | r/min | 100-180 | 90-150 | 100-180 | 100-180 |
外径尺寸 | mm | 100 | 100 | 120 | 127 |
连接螺纹 | 上端 | 27/8TBG或27/8UPTBG | 27/8UPTBG | 27/8UPTBG |
下端 | 27/8REG或27/8UPTBG | 31/2UPTBG | 31/2UPTBG |
