Заводской номер:зав. № 7751
Год выпуска:1981

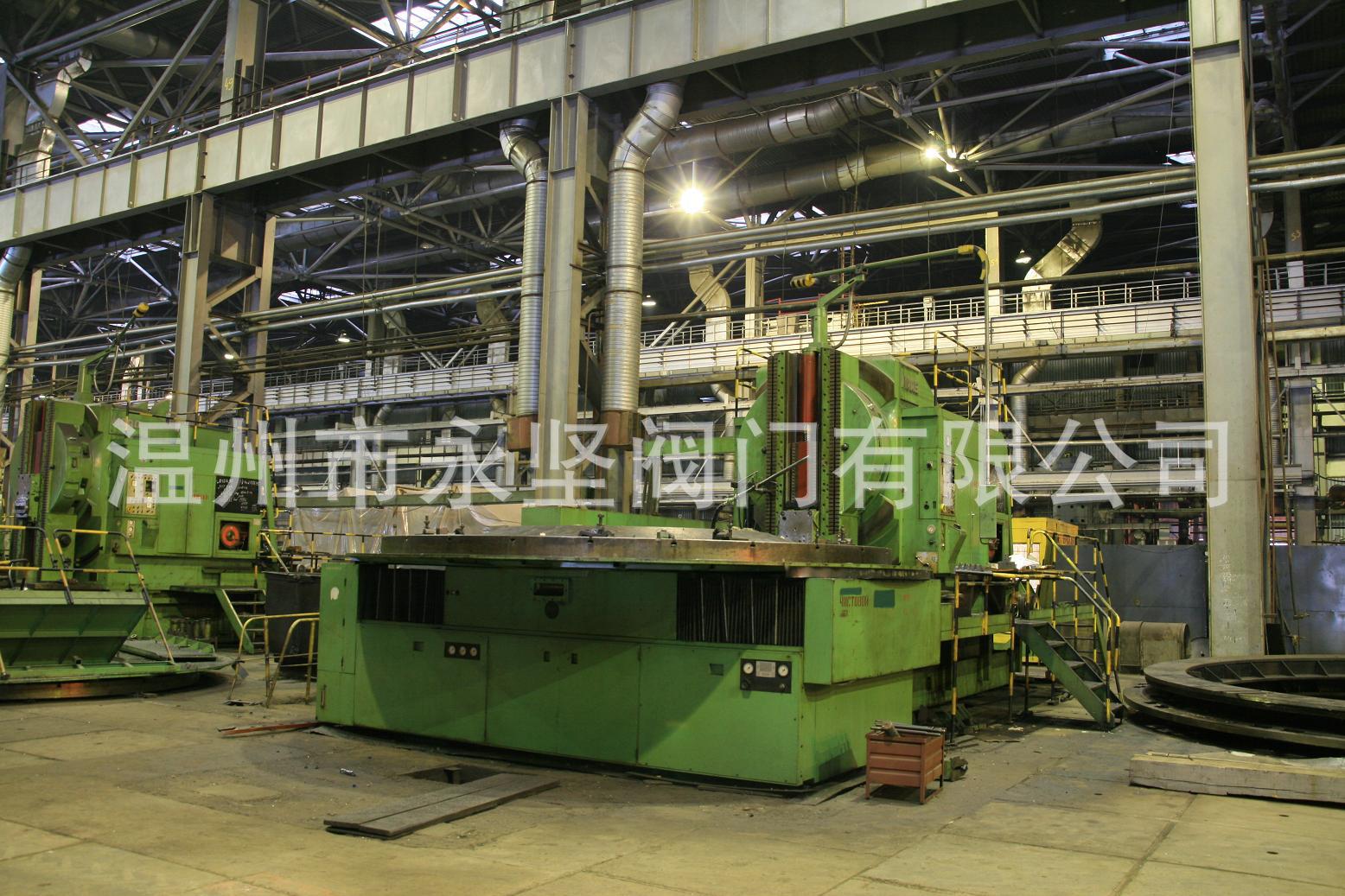

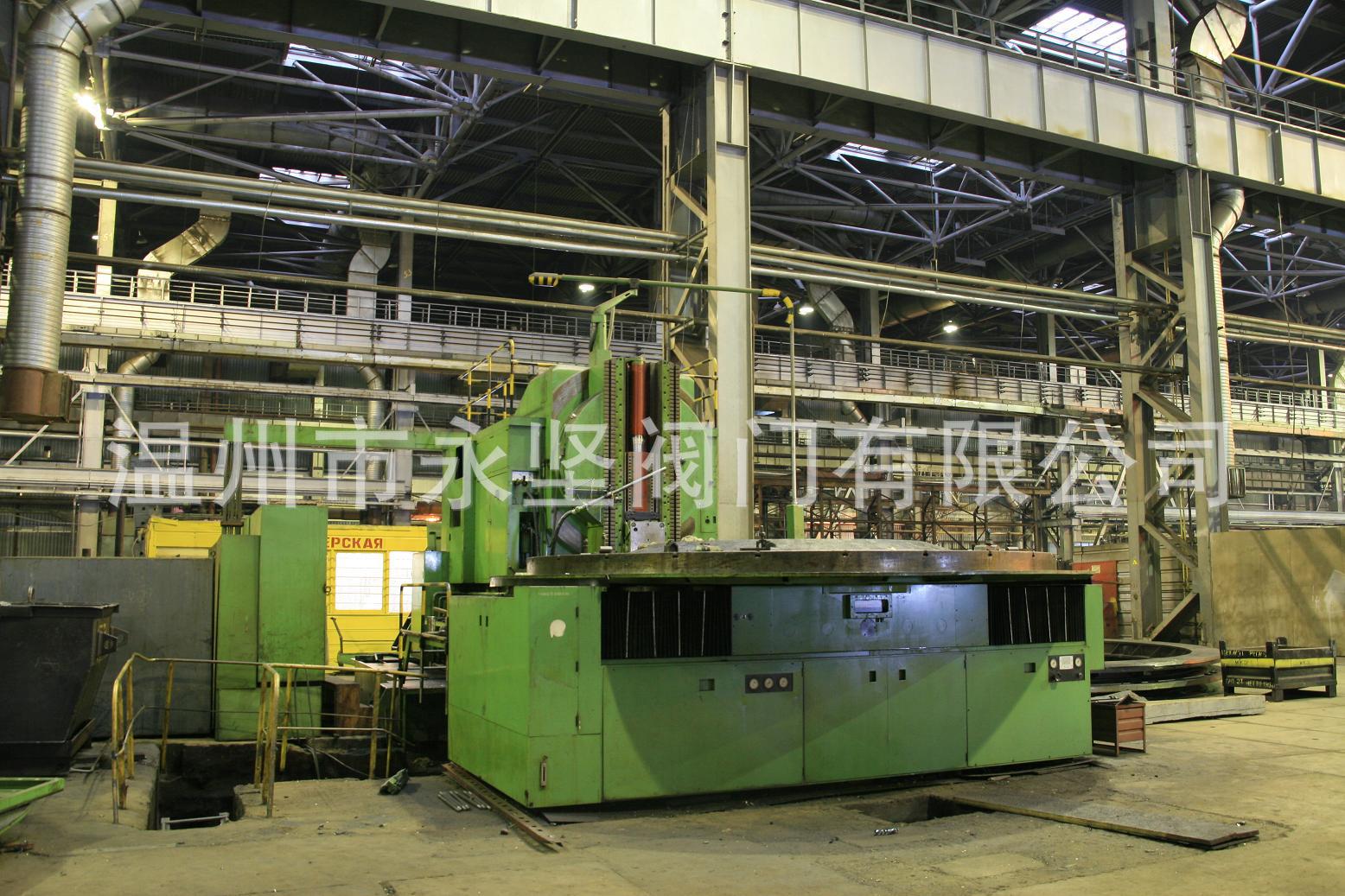

Назначение:Предназначается для строгания наружных зубьев методом делением или обката. Строгание производится прямозубыми и косозубыми гребенками, однозубыми инструментами. Для расширения технологических возможностей станок модернизирован. Изготовлена дополнительная станина габаритами 5000х2000х12000 мм. Добавлено второе положение стола на расстоянии 2500 мм от первого. Изготовлен специальный стол ф7870 мм, массой 30 000 кг и механическая система разгрузки стола.
Технические характеристики:
Класс точности | П |
Ход ползуна | 185 - 1320 мм |
Диаметр стола | 2015 мм |
Обкаточное перемещение стола | 2х800 = 1600 мм |
Диаметр отверстия в столе | 901 мм |
Нарезаемый модуль: | |
гребенкой | 2-40 |
резцом | до 50 |
Число нарезаемых зубьев | 12-1000 |
Угол наклона зуба | любой |
Наружный диаметр детали при 1 положении стола | 450 - 7350 мм |
Наружный диаметр детали при 2 положении стола | 7 000 - 12 000 мм |
Наибольшая длина зуба | 1280 мм |
Наибольшая масса изделия | 140 000 кг |
Габариты станка | 19050х14000х6210 |
Вес станка | 355 000 кг |
