适用范围：
适用于各种铝、镁合金压铸制品的毛边冲切及整形，塑料制品的整切；也适用于塑性材料的成形如板料的落料、、压印等以及塑料、粉末制品的压制等多种用途。汽车和摩托车配件行业用途最广泛。
产品特点：
1.采用四柱三板式结构，活动板的垂直精度由四个精密导柱控制，下工作面与上工作面任意点的平行精度达到0.03MM以内；
2.安全设计周全，双手操作，设有紧急按钮（光电保护装置需另加装）及上下寸动调模按钮；
3.工作台另可加装落料口及吹气装置，提高生产效率；
4.压力、行程、速度、保压时间、闭合高度均可按需求调整，方便操作；
5.出力35T-5500T可供用户选择，也可按客户需求非标订制。

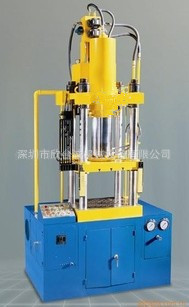

XTC109B系列四柱双动拉伸机
序号 型号 单位 XTC-35T XTC-65T XTC--100T XTC1-150T XTC1-200T XTC1-280T XTC1-350T XTC1-400T XTC1-500T XTC1-550T YA28-600T
1 主油缸公称力 KN 250 400 600 1000 1500 2000 2500 2500 3500 3500 3500
2 主油缸液体最大工作压力 MPa 20 20 20 20 20 20 20 20 20 20 20
3 主缸回程力 KN 30 35 40 55 60 100 145 145 180 180 180
4 压边缸公称压力 KN 100 250 400 500 500 800 1000 1500 1500 2000 2500
5 压边缸液体最大工作压力 MPa 20 20 20 20 20 25 25 25 25 25 25
6 退料缸公称力 KN 20 20 20 20 25 30 40 40 50 50 50
7 活动横梁最大行程 mm 400 450 450 500 550 600 600 600 650 650 700
8 压边缸活塞最大行程 mm 200 200 250 250 300 300 300 300 300 350 350
9 退料缸最大行程 mm 150 160 180 200 210 220 220 220 250 250 250
活塞横梁到工作台面距离 最大 mm 700 750 850 900 1000 1050 1100 1100 1150 1200 1250
最小 mm 300 300 350 400 450 450 500 500 500 550 550
活动横梁升降速度 空载下行 mm/s 220 190 210 175 130 120 135 135 190 230 230
加压 mm/s 10/22 10/25 12/23 12/30 10/22 10/29 12/30 12/30 10/28 10/30 10/30
回程 mm/s 195 220 120 155 250 180 235 235 190 190 230
12 压边缸活塞上行速度 mm/s 100 75 75 65 85 100 90 55 80 70 85
13 退料缸顶出速度 mm/s 60 60 60 60 60 60 60 60 60 60 60
14 电机功率 KW 5.5 7.5 11 15 30 30 30 30 45 55 55
工作台面积 左右(柱内) mm 500 550 600 650 700 800 850 900 1000 1050 1100
前后 mm 550 600 700 750 800 900 950 1000 1100 1150 1200
外形尺寸 左右 RL mm 1510 1555 1710 1840 1900 2115 2290 2340 2575 2645 2675
前后 mm 985 1090 1370 1430 1480 1750 2055 2150 1950 1960 2010
高 mm 2730 2735 3200 3375 3645 4000 4100 4150 4395 4580 4580
17 整机重量(约) T 1.5 1.8 3 4.5 5.5 8 10 11.5 15 16.7 17.
