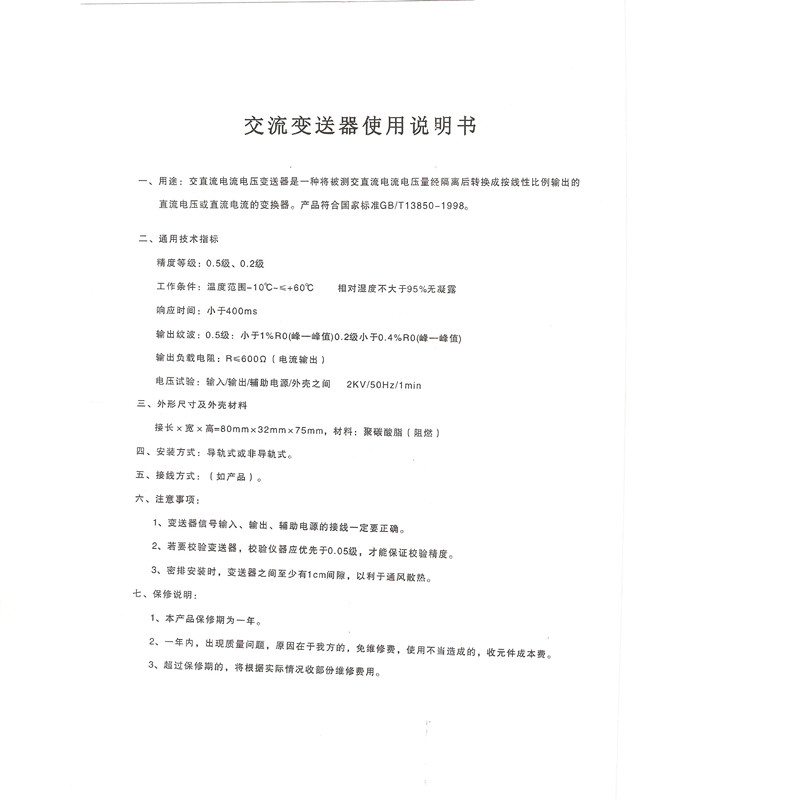

交流电流变送器使用说明书

先进技术

•高精度变送

•微功耗

•吸收功率低

•输入信号频率范围宽

• 极高的稳定性，极低的漂移

• 电源、输入、输出三方隔离

• 符合国际电工委员会IEC61000-4相关抗电磁干扰标准。

重要的技术参数

1. 输入规格：交流电流: 0～1A; 0～2.5A; 0～5A; 0～10A; 0～20A; 0～30A
2. 输出规格：直流电流: 4～20mA; 0～10mA;0～20mA

直流电压: 1～5V; 0～5V; 0-10V

交流电压: 0～3.5V; 0～5V

1. 传输精度：±0.2%FS(25℃±2℃)
2. 功  耗：1VA
3. 输出文波：＜1.2mV
4. 温度漂移：25×10-6/℃
5. 输入阻抗：约为零
6. 吸收功率：＜0.02VA/每路（输入5A时）
7. 共模抑制比：＞120dB
8. 线性范围：0%～120%标称输入
9. 稳定度：＜0.01%
10. 频率响应：25Hz～1kHz
11. 响应时间： 直流电流、电压：＜150mS

交流电压输出：＜10μs

1. 过载能力：2倍标称输入值；

10倍标称输入值，持续1s

1. 过载能力：直流电流输出，负载≤300Ω

直流电压输出，负载≥1MΩ

交流电压输出，负载≥100kΩ

1. 辅助电源：18VDC～32VDC(典型值24VDC)
2. 隔离耐压： 输入与输出之间＞1.5kVAC,1min,

电源与输出之间＞1.5kVAC,1min,

电源与输入之间＞1.5kVAC,1min,
