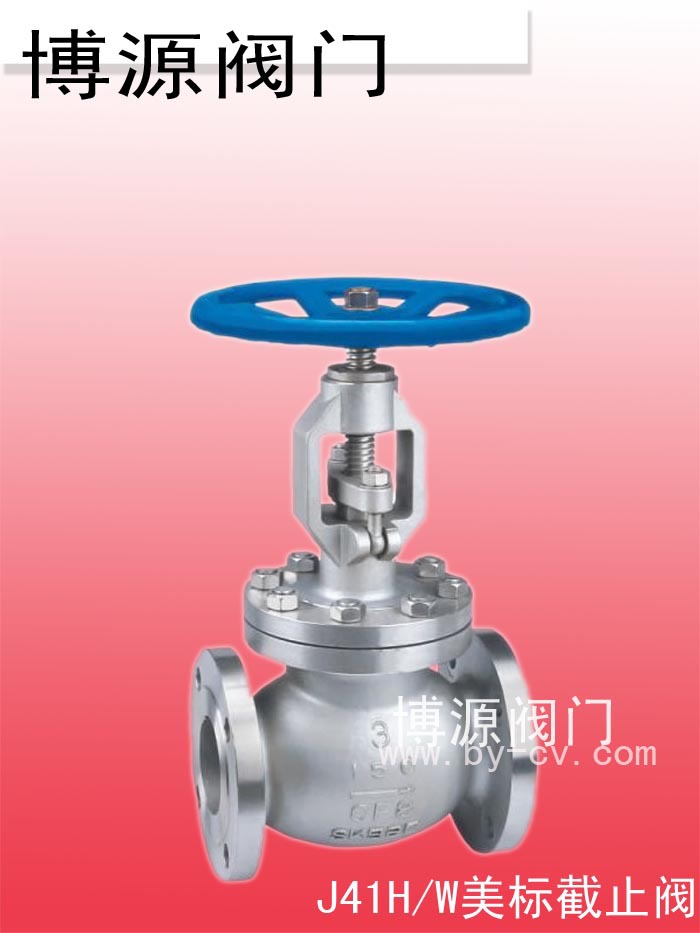

美标截止阀和法兰截止阀是同属一个类型的阀门,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门。
美标截止阀主要有API和ASME标准,ASTM,ASTM是材料标准,不是阀门本身的标准;按美国标准设计,制造,生产、检测的截止阀叫做美标截止阀。
名称 | 美标截止阀 |
设计标准 | BS1873 JIS B2071-2081 |
结构长度 | ANSI B16.10,JISB2002 |
配管法兰 | ANSI B16.5、JIS B2212-2214 |
对焊端尺寸 | ANSI B16.25 |
检验与试验 | API598、JIS B2003 |
传动方式 | 手动、电动、伞齿轮动 |
工作原理A、开启过程
1在关闭位置,阀体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
主要尺寸
DN | | | | 10K | | | | | |
毫米 | in | 升 | D | D1 | D2 | b | n-ø/d | H | Do |
50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-ø19 | 360 | 200 |
65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-ø19 | 380 | 200 |
80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-ø19 | 415 | 250 |
100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-ø19 | 465 | 250 |
125 | 5 | 356 | 250 | 210 | 185 | 20 | 8-ø23 | 515 | 300 |
150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-ø23 | 545 | 350 |
200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-ø23 | 675 | 450 |
| | | | | 20K | | | | | |
50 | 2 | 267 | 155 | 120 | 100 | 18 | 8-ø19 | 420 | 200 |
65 | 21/2 | 292 | 175 | 140 | 120 | 20 | 8-ø19 | 465 | 250 |
80 | 3 | 318 | 200 | 160 | 135 | 22 | 8-ø23 | 490 | 300 |
100 | 4 | 356 | 225 | 185 | 160 | 24 | 8-ø23 | 590 | 350 |
125 | 5 | 400 | 270 | 225 | 195 | 26 | 8-ø25 | 690 | 400 |
150 | 6 | 444 | 305 | 260 | 230 | 28 | 12-ø25 | 760 | 450 |
200 | 8 | 559 | 350 | 305 | 275 | 30 | 12-ø25 | 1070 | 450 |
