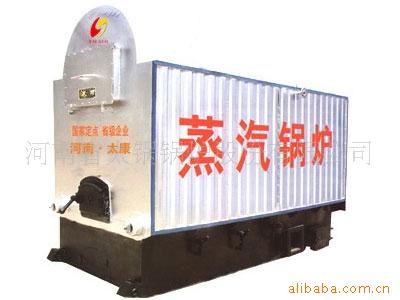

	卧式快装蒸汽锅炉 价格：元 规格： 商品简介：卧式快装蒸汽锅炉 点击数：284

详细描述燃煤蒸汽锅炉 　　燃煤蒸汽锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽但并不是所有的热量全部有效转化，有一部分无工消耗，这样就存在效率问题，一般大的锅炉效率高些，60——80%之间。 　　燃煤蒸汽锅炉组成 　　燃煤蒸汽锅炉主要由煤粉制备系统、燃烧器、受热面、空气预热器等主要部分组成。 　　煤粉制备系统常用的有2种。①直吹式制粉系统:磨好的煤粉直接全部送入炉膛中燃烧，宜采用中速和高速磨煤机，适用于磨较软的烟煤和褐煤。缺点是磨煤机的出力和煤粉细度与锅炉负荷有关，因而随着锅炉负荷的变化需调整磨煤机的运行台数，并且研磨部件容易磨损。中速磨煤机直吹式制粉系统又分为正压式与负压式两种。近代大容量锅炉多采用正压系统。②中间储仓式制粉系统:特点是磨煤机的出力和煤粉细度与锅炉负荷无关,适于采用可磨制各种硬度煤种的钢球磨煤机。缺点是设备较直吹式复杂，磨煤机耗电量较大，空载与满载时耗电量相差不大，故应使其常在满载下运行。 　　煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备，按其结构可分为以下2种。①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4～48只燃烧器。②直流式燃烧器：喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。 　　受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁（即受热面）吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热；后者吸收对流热。 卧式快装蒸汽锅炉   参数\数据\型号 DZL1-0.7-AⅡ DZL1-1.0-AⅡ DZL2-1.25-AⅡ DZL2-1.6-AⅡ DZL2-2.5-AⅡ DZL4-1.25-AⅡ DZL4-1.6-AⅡ DZL4-2.5-AⅡ DZL6-1.25-AⅡ DZL6-1.6-AⅡ DZL10-1.25-AⅡ DZL10-1.6-AⅡ DZL15-1.25-AⅡ DZL15-1.6-AⅡ DZL20-1.25-AⅡ DZL20-1.6-AⅡ 额定蒸发量t/h  1 2 4 6 10 15 20 额定工作压力MPa 0.7/1.0 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6 1.25/1.6 1.25/1.6 1.25/1.6  额定蒸汽温度℃ 170/184 193/204/226 193/204/226 193/204 193/204 193/204 193/204  给水温度℃ 20 20 20 20 20 20 20  受热 面积 锅炉本体m2 35 59.3 111.4 148.2 235.8 369.9 467.3 省煤器m2 - 22.2 35.2 87.2 174.4 229.6 305 炉排有效面积m2 2.1 3.2 4.9 7.7 11.8 17.3 21 本体水容积m3 3.6 6.5 9.2 12.3 16.5 20 25 锅炉效率% ＞76 ＞78 ＞78 ＞80 ＞80 ＞80 ＞80 适用燃料 Ⅱ类烟煤 燃烧耗量Kg/h 167.9 327.1 654.2 981.3 1594.7 2392.0 3189.3 最大运输件尺寸m 5.2×2.1×2.9 5.7×2.6×3.4 6.6×2.7×3.6 6.5×2.7×3.6 7.2×3.4×3.6 9.4×3.4×3.6 9.8×3.5×3.6 最大运输件重量t 13 21 27 25 33 42 27 安装后外形尺寸M 6.0×4.2×4.2 6.5×4.5×4.8 7.2×4.1×4.9 9.5×5.5×6.3 9.8×5.7×6.3 10.7×5.7×6.8 11×5.8×8.6 引风机 型号 GY1-11右0o GY2-15右0o YX9-35 No.8C 右0o GY6-1右0o GY10-15右0o Y5-47 12D右0o Y5-47 12.4D右0o 风量（m3/h 3295-5100 5200-8500 8868-19342 14000-20000 26321-32138 33318-50356 36762-55561 风压（Pa） 2383-2079 3668-3020 2805-3041 3060-3220 3714-3802 3628-3393 387-3619 电动机功率（kw） 5.5 11 18.5 30 55 75 90 鼓风机 型号 4-72-3.2A右225o GG2-11右225o T4-72 4.5A右225o T4-72 5A 右225o GG10-1右225o G4-73 9D右225o G4-73 9D右225o 风量（m3/h 1688-3517 3189-4130 5360-10288 7352-10249 1000-22500 23003-32079 23003-44128 风压（Pa） 792-1300 1578-1461 2582-1616 3195-2954 2690-1620 2668-2559 2668-1775 电动机功率（kw） 2.2 3 7.5 11 15 30 37 给水泵 型号 25W2.5-12 25W2.5-12 JGGC2.4-9×19 JGGC2.4-9×22 DG6-25×11 DG6-25×7 DG6-25×8 DG6-25×12 DG6-25×8 DG6-25×9 DG12-25×7 DG12-25×8 DG25-30×5 DG25-30×6 DG25-30×6 DG25-30×7 流量（m3/h 2.5 2./2.4/3.75 3.75-7.5 3.75-7.5 7.5-15 15-30 15-30 杨程m 120 152/176/280 175/200/300 200/250 175/200 150/180 180/210 调速箱 电动机功率（kw） 3 3/3/15 7.5/11/15 11/15 15/15 22/30 30/30 型号 GL-5P GL-5P GL-5P GL-10P GL-16P GL-20P/Ⅱ GL-20P/Ⅱ 出渣机 电动机功率（kw） 0.55 0.55 0.55 0.75 1.1 1.5 1.5 型号 LXL-1 LXL-2 LXL-4 LXL-6 LXL-10 LXL-15 LXL-20 电动机功率（kw） 0.75 1.1 1.1 1.1 1.1 1.5 1.5 除尘器型号 XD-1 XD-2 XD-4 XD-6 XD-10 XD-15 XD-2
