简介：

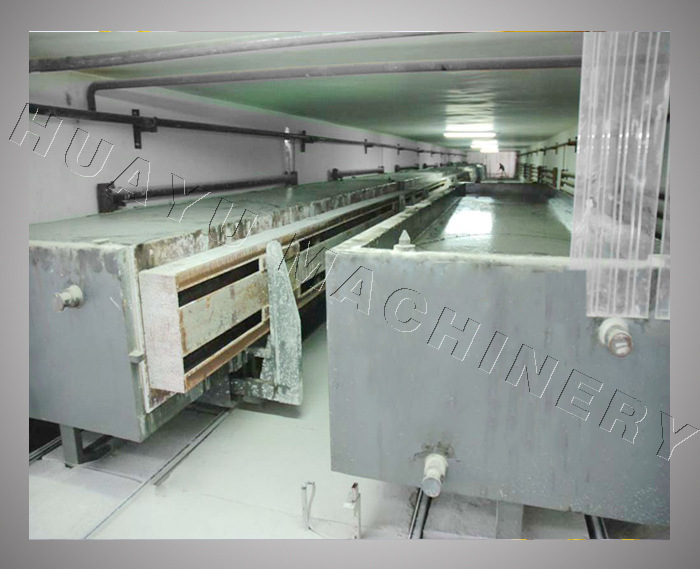

初养室也叫加气混土静养室，料浆浇注到模具后用输送链推入初养室进行发气初凝，室温为50~70度，初养时间为1.5~2小时。(根据地理有利条件，可免初养室此工艺)

加气混凝土简介：

加气混凝土是由硅质材料（粉煤灰或砂）和钙质材料（水泥、石灰）为主要原材料，掺加适量调节材料（石膏）及少量发气材料（铝浆），经原材料处理、配料搅拌、静停切割、蒸压养护而制成的一种新型墙体材料。它可以制作成各种规格的砌块。具有重量轻，抗压强度大，保温隔热性能好，提高房屋的舒适性和功能性，降低建筑成本，能有效抵抗水灾、火灾、飓风和地震，保护生命和财产，在制造、运输、使用过程中无污染，保护耕地，节能降耗等优点，是一种性能良好的新型墙体材料。

一：加气混凝土原材料的技术要求

1.粉煤灰：技术参数如下：二氧化硅及三氧化铝的含量大于40%，烧失量小于8%，细度180~200目
2.块状生石灰：有效氧化钙含量大于75%，消解时间8-15分钟，消解温度大于65度，过烧石灰含量小于8%，粉灰含量小于10%，氧化镁含量小于5%。
3.石膏：二水生石膏或磷石膏，三氧化硫含量大于35%。
4.铝浆：固体分含量大于65%，活性铝含量大于90%。
5.水泥：32.5R散装水泥。
6.砂：二氧化硅含量大于85%，粘土含量小于3%，无杂草、石子。

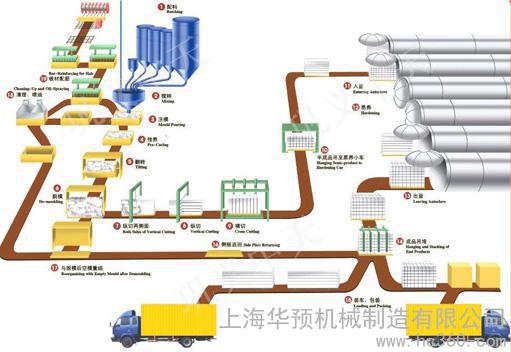

二：生产工艺描述

1.原材料处理
A.水泥采用散装水泥,通过散装水泥车,气力输送至配料楼水泥贮仓。
B.石灰、石膏分别通过颚式破碎机破碎后，由提升机进入不同的两个仓，由电子皮带称计量给料，进入磨机混磨，磨细的混灰由提升机输送到配料楼混灰贮仓备用。
C.砂（粉煤灰）汽车运输进厂，倒入漏斗，通过变频调速皮带机给料，进球磨机磨细后，流入30立方米搅拌罐备用。

2.配料浇注  比例？
以上物料备好后,电子称各自计量,由搅拌机搅拌,尔后加入计量好的铝粉,搅拌45秒后,浇注入模。

3.切割
　　　静停养护达到切割强度后，模框由翻转行车吊运至切割机工位上，翻转吊具将模框翻转90°放在切割小车支座上，然后由翻转吊具机械手自动开启模框、脱模，把坯体连同侧板侧立在第一辆切割小车上，脱下的模框清理后与蒸养返回的经清理喷油后的侧板组合成模具，等待浇注。在组模的同时，脱模后的坯体在切割机上分部做定点切割，首先第一辆切割小车带动坯体行走经过纵切装置进行纵向切割，坯体在进行纵向切割时，分别由切割刀片和由汽缸张紧的切割钢丝同时完成侧面、面包头及顶面废料的切割与清理，纵切结束后，切割小车继续行走至横切装置中央位置停止，横切架自上而下垂直降落进行坯体的横向切割，横切时切割钢丝作锯装摆动，完成坯体的锯装横向切割。坯体切割完成后，人工推铲出去顶部面包头。小车置换装置启动，由切割机下方小车置换油缸将切割好的坯体连同侧板顶起，下方第一辆小车返回起始位置，去承载新的带切割的坯体，第二辆小车替换第一辆小车位置，并承载坯体及侧板行走至预定位置，最后坯体由半成品吊车连同侧板吊运至釜前蒸养小车上，在轨道上进行编组。
4. 蒸压养护
　　　切割好的坯体，通过行车编组，达到一定的数量后，即可进入蒸压釜进行11小时的养护。
