机架式工频UPS电源
工频在线式UPS电源,欧瑞电力生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电时的不间断供电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
一:工频UPS电源简介
工频在线式UPS电源,欧瑞电力生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电时的不间断供电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
二:工频UPS电源工作方式
<1>当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电,另一路经逆变器逆变成纯正的交流电,供后端负载供电;
<2>当市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,UPS电源又自动转换到由市电供电方式;
<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;
三:工频UPS电源特点
◎采用美国INTEL专用微处理器控制
◎采用日本三菱公司/富士IGBT智能功率模块
◎纯正弦波输出，输出稳压、稳频
◎具有过压、欠压、过载、短路、输入极性接反等各种保护功能
◎ 逆变效率≥90%
◎具有交流旁路功能
◎输入输出优异的EMI/EMC指标，可配备RS232/485接口，可实现无人值守
◎ 在线工作波形失真小，在线机可实现0延时转换，后备机快速转换
◎ 逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
◎独有的动态电流环控制技术确保逆变器可靠运行
◎负载适应能力强，包括电容性、电感性、混合性负载

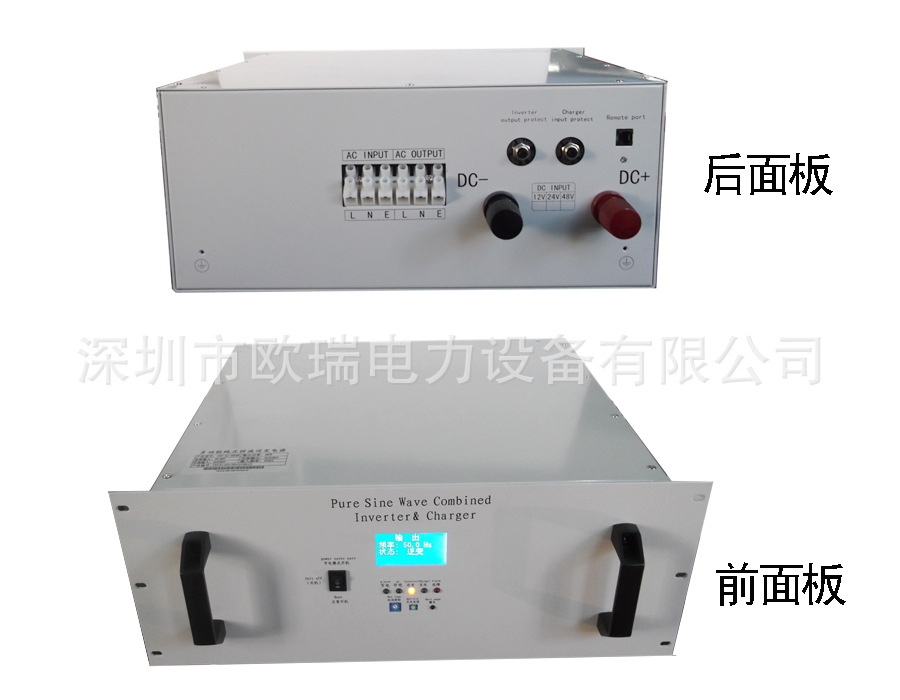

◎逆变器前面板有LCD、LED双重显示方式，状态一目了然
◎效率高、噪音低、无排烟、无火灾隐患
技术参数
规格 | 单进单出 | 三进单出 | 三进三出 | |
额定容量 | 1KVA--30KVA | 1KVA--60KVA | 3KVA-200KVA | |
工作方式及原理 | 双转换在线式，输出电源完全隔离 | |||
交流输入 | 相数 | 单相+N+G | 三相+N+G | 三相+N+G |
电压 | 220V±20% | 380V±20% | 380V±20% | |
频率 | 50Hz±10% | 50Hz±10% | 50Hz±10% | |
输入功率因素 | 0.95（带输入滤波器时） | 0.95（带输入滤波器时） | 0.95（带输入滤波器时） | |
软启动 | 0-100% 5sec | 0-100% 5sec | 0-100% 5sec | |
旁路输入 | 相数 | 单相+N+G | 单相+N+G | 三相+N+G |
电压 | 220V±15% | 220V±15% | 380V±15% | |
频率 | 50Hz±5% | 50Hz±5% | 50Hz±5% | |
逆变器/旁路转换时间 | ≤4ms | ≤4ms | ≤4ms | |
DC | DC电压 | 192V/216V | 192V/216V | 384V（12V蓄电池32节） |
浮充电压 | 220V/248V | 220V/248V | 432V | |
截止电压 | 168V/189V | 168V/189V | 336V | |
充电电流 | 5-20A（可调） | 5-20A（可调） | 10-20A（可调） | |
交 | 相数 | 单相+N+G | 单相+N+G | 三相+N+G |
电压 | 220V±1%（稳态负载） | 220V±1%（稳态负载） | 380V±1%（稳态负载） | |
频率 | 50Hz±5%(市电) 50Hz±0.05%（电池供电） | 50Hz±5%(市电) 50Hz±0.05%（电池供电） | 50Hz±5%(市电) 50Hz±0.05%（电池供电） | |
功率因素 | 0.8（滞后） | 0.8（滞后） | 0.8（滞后） | |
输出波形 | 正弦波 | 正弦波 | 正弦波 | |
总谐波失真 | 线性负载＜3% 非线性负载＜5% | 线性负载＜3% 非线性负载＜5% | 线性负载＜3% 非线性负载＜5% | |
动态负载电压瞬变 | ±5%（由0到100%跌变） | ±5%（由0到100%跌变） | ±5%（由0到100%跌变） | |
瞬间恢复时间 | ＜10 ms（±5%） | ＜10 ms（±5%） | ＜10 ms（±5%） | |
不平衡电压 | ＜±3% ＜±1%（平衡负载电压） | ＜±3% ＜±1%（平衡负载电压） | ＜±3% ＜±1%（平衡负载电压） | |
过载能力 | 125% 10min 150% 1min >150% 200ms | 125% 10min 150% 1min >150% 200ms | 125% 10min 150% 1min >150% 200ms | |
系统指标 | 工作效率 | >91% | >91% | >91% |
电脑通讯介面 | RS 232/RS 485 | RS 232/RS 485 | RS 232/RS 485 | |
运行温度 | 0-45℃ | 0-45℃ | 0-45℃ | |
相对湿度 | 0～90%未结露 | 0～90%未结露 | 0～90%未结露 | |
