产品简介

     这是一款2.4GHz RF无线空中鼠标，其外形和遥控器相似，有64多个按键（可以按客户要求重新定义按键）用来实现不同的功能，该方案由Mouse端和Dongle端两部分构成。Mouse端为一个RF24L01 Module加一个MCU；Dongle端为一个RF24L01 Module加一个USB MCU。该鼠标的空中使用功能，可以将你从电脑旁彻底解放出来，只通过在空中转动鼠标，就迅速响应转换成在屏幕上的光标控制，完全按用户的意志精准操作。手持操作手感舒适、方便，完全避免了传统鼠标需要以静止的桌面为参照物操作的弊端，同时具有教鞭功能。

功能说明

     采用高速2.4GHz无线电传输技术，最远可达10±2米的有效距离，与有线鼠标同样流畅，灵敏度高。外加休眠智能节电设计，大幅度提高电池寿命。

产品特点：

采用2.4GHz无线高速传输技术，USB1.1接口迷你接收器；
长达10±2米的有效距离；
采用跳频技术进行无线传输数据，抗干扰性强；
sensor采用原装进口陀螺仪；
5分钟无动作进入睡眠状态，时间亦可根据客户要求调整，耗电30uA，大幅度提高电池的使用寿命；
Mouse端具有低电压指示功能，电池电压低于2.4V时，电压指示LED亮，可根据客户要求进行电压调整；
支持所有按键唤醒；
具有断线重连功能；
灵敏度：精确到一度，即每转动一度都可以检测到；
采用LDO升压，使其稳定工作电压在3.3V；
定位键：按住该键，光标才可以随鼠标的移动而移动，从而达到更好的定位效果；
功能键：可以开启网页、计算器、邮件、SKYPE等功能的按键；
多媒体键：如播放，静音，音量+/-等实现多媒体功能的按键；
键盘功能：如有数字，方向，加减乘除，Page up/down，Home，End等按键；
兼容Windows98/Me/NT/2000/XP/VISTA。

操作说明

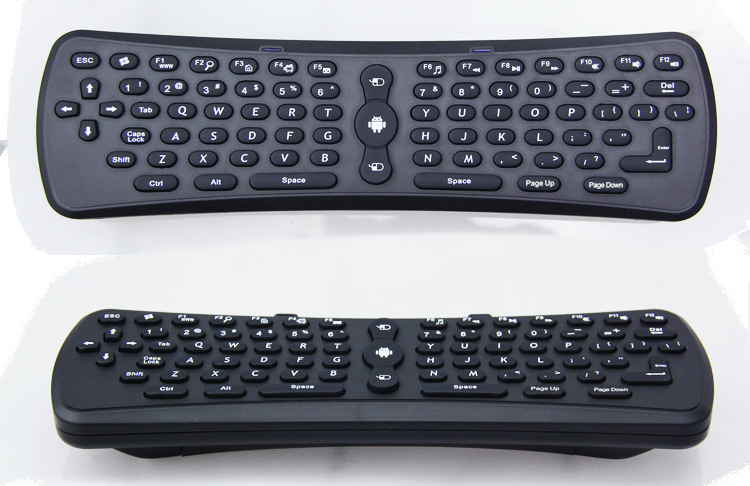

按键功能示意图：

     1.LED灯状态显示

    (1).RFDongle端LED灯闪烁表示未连接成功，常亮表示已连接成功，可以正常工作；

     (2).键盘端若按下任意键，工作指示LED灯4Hz慢闪，表示未连接成功，常亮则表示已连接成功，

可以正常工作；

     (3).键盘端若无键按下时,工作指示LED灯16Hz快闪，表示电池电量不足，需更换电池。

2.按键功能

(1)．键盘区

它是键盘的主要组成部分，键位排列与普通键盘一样。该键区包括了数字键、字母键、

常用运算符以及标点符号键，除此之外还有几个必要的控制键。

[]POWER键：电脑休眠键，按此键电脑会进入休眠状态。其他按键与普通键盘功能一致。

特殊组合键功能：

[Shift]+[F4]:打开网页游览器主页。

[Shift]+[F5]:打开Outlook Express。

[Shift]+[F6]:打开媒体播放器。

[Shift]+[F7]:媒体播放上一曲。

[Shift]+[F8]:媒体播放与暂停。

[Shift]+[F9]:媒体播放下一曲。

[Shift]+[F10]:静音。

[Shift]+[F11]:音量-。

[Shift]+[F12]:音量+。

(2)．鼠标功能键区

[]鼠标定位键：按住该键不放，光标可以随鼠标的移动而移动，松开按键定位光标；或双击该键后，移动鼠标也可以实现光标的移动，单击该键定位光标(在使用此功能时，按鼠标左右键有效，其它按键均无效)。

[]鼠标左键：与普通鼠标左键功能一致。

[]鼠标右键：与普通鼠标右键功能一致。

示意图：

3．RF接收端连接

  (1).将多媒体电脑开启确保其在正常运行状态；

  (2).将RFDongle插入多媒体电脑的USB接口；

  (3).多媒体电脑自动搜索并完成驱动，驱动OK后即可使用接收端。

4.对码

(1) .RFDongle插入多媒体电脑的USB接口并确保其正常工作；

(2) .将按下键盘端的Y键与”键，LED长亮，5秒钟后，LED熄灭并进入对码状态；

(2) .当RFDongle的Led常亮，表示RFDongle与键盘对码成功。对码成功后，RFDongle与键盘就可以正常的工作了。
