波仕卡RS-232/TTL/RS-485转换器
一、用途
波仕卡H485A型通用RS-232/TTL/RS-485转换器具有RS-232、TTL、RS-485的任意相互双向转换的功能。H485A实现了三通共3种转换功能：1、RS-232与RS-485的转换， 2、RS-232与TTL的转换，3、TTL与RS-485的转换。RS-485通信可将RS-232或者TTL通信距离延长至1.2Km以上（9600bps时）。
二、硬件安装

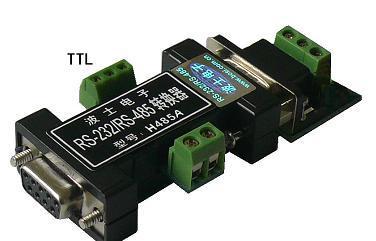

H485A外形为DB-9/DB-9转接盒大小，侧面有外接5V电源的端子以及TTL电平的接线端子。其中DB-9孔座一端直接插在9芯RS-232插座（针座）上，只用到RXD-2、TXD-3、GND-5三个信号线。DB-9针座配有可插拔的RS-485引脚的接线端子。
三、性能特点
本产品均无需任何软件设置！只用到RXD（收）、TXD（发）、GND（地）信号，确保适合所有软件！速率0—150Kbps。需外接5V供电（电压4.5至5.5V，功耗小于50mA）,产品配套提供电源。
H485A | 通用RS-232/TTL/RS-485转换器 | 半双工、TTL通用 | 5V供电 |
四、外形图
五、接线以及引脚分配
RS-232与TTL相互转换:
注意：
1、 注意上下跳线（红色）均
为：靠近RS-232侧短路
2、注意TTL信号的流向
3、TTL信号必须接地线
RS-485与TTL相互转换:
注意：
1、 上下跳线（红色）均为：
靠近RS-485侧短路
2、注意TTL信号的流向
3、TTL信号必须接地线
RS-232与RS-485相互转换:
注意：
1、上下跳线（红色）均
为：中间短路
2、RS-485信号必须接地线
RS-485的引脚分配（同波仕485A、485TA）
RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。一定要将GND（地）线接到对方的GND（地），确保通信双方都已经良好共地。只有115.2Kbps以上才需要在A-B之间加终端电阻。
H485A的DB-9针引脚分配如下（配有接线端子）：
DB-9针 | 1 | 2 | 3 |
定义 | A | B | GND |
波士转换器七大绝招：
·可选波士专利的一体式接线端子，绝无裸露焊点！
·独有波士智能终端负载技术，确保互带128个节点！
·高达95%效率的波士窃电技术，确保无源传输1800米以上！
·只用到RXD(收)、TXD(发)、GND，无须RTS、DTR！
·内置600W抗雷击保护器和1500V抗静电保护器！
·独有零延时自动收发转换技术，确保适合所有软件!
·先进的自动唤醒技术，工作寿命大大增加！
·独有波士集线转换技术，带RS-485负载能力扩大四倍！
485K RS-232/RS-485/422转换器(新专利外形、1200W保护)|全双工或半双工|无须供电
485B RS-232/RS-485/422转换器(增强型、1800米)|全双工加半双工同时|无须供电
485C RS-232/RS-485/422转换器(增强型、1800米)|全双工半双工通用|无须供电
485TC 光隔RS-232/RS-485/RS-422转换器|全双工半双工通用|无须供电
485A 组合式RS-232/RS-485转换器（增强型、1800米）|半双工|须供电
485TA 光隔RS-232/RS-485转换器|半双工|无须供电
U485C 光隔非光隔通用RS-232/RS-485/RS-422转换器 全双工半双工通用 无源/5V供电
U485A 光隔非光隔通用RS-232/RS-485转换器 半双工 无源/5V供电
485A1 一体式RS-232/RS-485转换器|半双工|无须供电
H485C 通用RS-232、TTL、RS-485/422转换器|232-TTL-485三向转换|5V供电
HUB8485G 光隔RS-232/8路RS-485集线转换器|8路半双工|5V供电
QN485C 新一代全能RS-232/TTL/RS-485/422中继、转换器|8种转换|中继功能|5V供电
BM2485A 集成2路RS-232/2路RS-485转换器｜2路半双工｜无须供电
G485EX 光隔超远程RS-232/RS-485转换器 （4800米）|半双工|4倍预增强|5V供电
U4485C 光隔四倍驱动RS-232/RS-485/422转换器|全双工半双工通用|5V供电
485D 单环自愈型RS-232/2路RS-485集线转换器｜2个半双工、单环自愈｜无须供电
G485HA 世界上最小的高速光隔RS-232/RS-485转换器|0-150Kbps|半双工|5V供电
G422HA 世界上最小的高速光隔RS-232/RS-422转换器|0-150Kbps|全双工|5V供电
