RS-232/TTL/光纤转换器

一、用途

波仕电子的OPT232TL（多模）型RS-232/TTL/光纤转换器用于实现RS-232电平、TTL电平的光纤传输、是世界上最小的串口/光纤转换器。OPT232TL具有RS-232接口以及TTL接线端子，电源接线端子，可以在苛刻的条件下实现光纤通信。

二、硬件安装

 OPT232TL型RS-232/TTL/光纤转换器（多模）的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端为RS-232电平，另外一端为一对ST光纤接头。上侧面有TTL电平的接线端子、下侧面有5V电源接线端子。

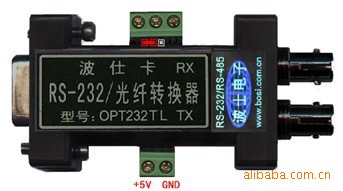

OPT232TL的DB-9孔端可以直接外插PC机的DB-9针RS-232口（针座）、只用到RXD-2、TXD-3、GND-5三个信号线。TTL电平的引脚位于产品上侧面，如下面的产品图所示。TTL引脚共3个接线端子，中间一个为GND地线，左右两侧分别为收发信号线，注意图示的TTL信号的接收、发送流向。

OPT232TL通过跳线设置来选择是接RS-232还是TTL。跳线位于TTL接线端子的旁边。接RS-232口时跳线靠RS-232口侧短接。接TTL时跳线靠光纤侧短接。

OPT系列光纤转换器使用时发送器ST头通过光纤接对方的接收器ST头。外接5V电源要求4.5 V到5.5V，随产品配套免费提供电源，产品功耗小于100mA。

三、性能特点

波仕电子的OPT232TL光纤转换器速率0—115.2Kbps。均无需任何软件初始化设置！确保适合所有软件及串口光纤接口!

四、外形图

        接RS-232时                                           接TTL时

（注意上侧面跳线靠RS-232口侧短接）                   （注意上侧面跳线靠光纤侧短接）

波仕电子配套提供各种长度单芯、双芯光纤以及ST、FC、SC接头。

                 全信号RS-232/光纤转换、TTL/光纤转换

OPT232AL		全信号RS-232/光纤转换器	多模	多传RS-232握手信号	5V供电
OPT232TL[S]		TTL/RS-232/光纤转换器	多模[单模]	传TTL/RS-232信号	5V供电

                单模/多模光纤相互转换

OPT485MS

单模/多模串口光纤转换器

多模-单模

支持各种串口光纤

5V供电

                 USB光纤延长、USB转串口光纤

OPTU232L		微型USB/串口光纤转换器 超小!	多模	串口通信协议	无须供电
OPTU232L1		USB/串口光纤转换器	多模	串口通信协议	无须供电
OPTU232SL1		USB/串口光纤转换器	单模	串口通信协议	无须供电

                 以太网转串口光纤

OPET232L1		以太网/串口光纤转换器	多模	串口通信协议	5V供电
OPET232SL1		以太网/串口光纤转换器	单模	串口通信协议	5V供电

RS232/RS485/RS422/光纤系列转换器
波仕卡：RS232/RS485/RS422全面解决方案
产品型号：485A\485C\485TA\485TC\U485A\U485C\485K
485B\OPT232-9\OPT485-9\USB232\USB485
BS232-9\BS232C-9\Y232A2\Y232B9……
********************************
