一、产品说明

1．使用：

此真空泵可用于抽除空气和其它干燥、无毒、无腐蚀性、非易爆气体，不可用于抽除与泵油会发生化学反应的、含有颗粒尘埃的气体。（若附有气镇装置，还可以抽除一定量的可凝性气体）

抽除比空气密度高的气体会导致真空泵机械负荷与热负荷增加，在没有得到“大路通”公司的认可，请禁止这样使用。

本真空泵不允许用于易爆工作环境中使用。

如果真空泵配有浮子阀及回油管，可用连续工作。（使用时请务必遵守注意事项，请参见本说明书中的——油循环和安装与调试）

此真空泵极限压力已得到验证。

2．本产品所有零部件加工、装配成品质量符合产品图纸及相关技术要求，符合JB/T 5971—1992 与JB/T 6533—2005  的有关规定，密封零部件符合JB/T 109l—1991与JB/T 109l—1991的有关规定，符合GB/T 19956．1—2005 与GB/T 19956．2—2005《容积真空泵性能测量方法》的有关规定，符合GB/T 21271—2007《真空泵噪声测量》与标准DIN45635的有关规定。

3.产品结构及工作原理：

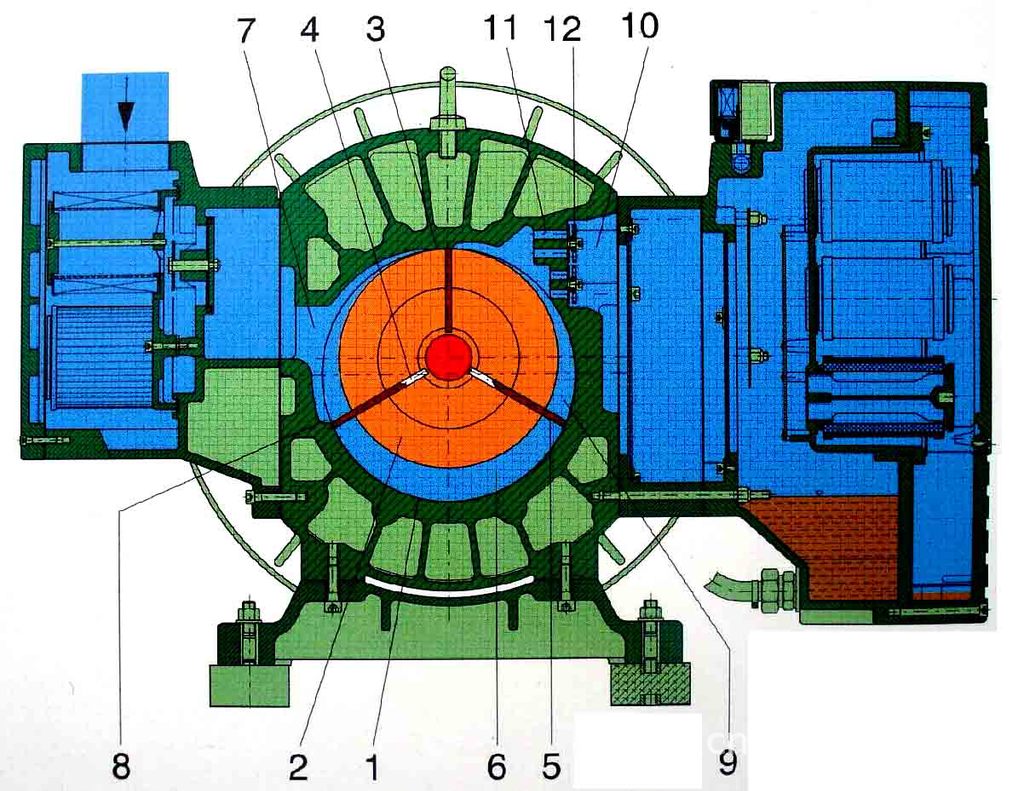

在缸体1内，转子2是通过端盖的偏心孔安装固定的，紧靠顶部3几乎与缸体腔壁接触。转子叶片5安装在多个转子槽4中。当转子开始转动，由于离心力作用叶片5抛出后沿缸体1内部滑动。这样，两个叶片之间形成一个气室，其体积随着转动不断改变。当后面的叶片到达进气口8时，气体从进气口进入气室，此时，气室6将达到最大的容积。当气室6移动，其容积随着越来越小，气体被压缩，压强增加，直到气室9内的气体压强超过压力腔10内的压强时，气体从出气口11排出。单向阀12则防止达到极限压强时排出的气体回流。

为了避免吸入固体颗粒，真空泵在进气口处安装了进气滤网。

为了避免关闭电源后，叶片逆向旋转，真空泵安装了止回阀。（此阀不能作为真空系统止回阀或切断阀使用，而且关闭真空泵后，此阀不能防止油被吸入真空系统内。）

如果真空泵配有气镇阀（可选）：少量空气通过气镇阀进入真空泵腔体内，连同工艺气体一起被压缩，这样可防止真空泵内工艺气体中可凝气体成分的冷凝（参考“操作注意事项）。

气镇阀配有纸质滤芯。（如果气镇阀配有球阀，则通过球阀，气镇阀能够部分或全部关闭。）

4.冷却

此真空泵的冷却方式如下：

--通过真空泵及油箱表面散热；

--通过来自驱动电机风扇轮的气流散热；

--通过工艺气体自行散热；

--通过来自真空泵轴上风扇轮的气流散热；

--通过油路散热。

5.开启/关闭开关

此真空泵无开启/关闭开关，真空泵的控制需在安装过程中提供。

二、安全

1.准备使用

此真空泵用于工业领域，安装及启动真空泵必须由经过培训的专业人员操作。

依照真空泵安装使用说明书中“真空泵说明”及“安装必备条件”，产品生产厂商和操作人员都必须遵守真空泵被允许抽除介质的规定。

请务必遵守维护说明。

如您有任何疑问，请随时与“大路通”联系。

2.安全注意事项

请使用“大路通”公司原厂家配件，以达到配件的正常特性功能，避免使用非“大路通”公司原厂的配件，以免造成设备损坏及人身伤害的危险。

排放工艺气体的房间必须有良好的通风条件。（长期吸入工艺气体有害）

三、搬运

1.配置托盘包装真空泵的搬运

有托盘包装的真空泵，用叉车搬运。

2.配置纸箱包装真空泵的搬运

如果真空泵用内附膨胀衬垫的纸箱包装：从纸箱内取出膨胀衬垫。

如果纸箱内的真空泵用金箔褶皱板衬垫：从纸箱内取出金箔褶皱板。

如果真空泵用泡沫材质包装：从纸箱内取出泡沫材质。

如果真空泵用螺栓固定在底盘上：旋下真空泵与底盘间的螺栓。

如果真空泵用锁紧带固定在底盘上：取下锁紧带。

3.注意事项

※   请确保起吊钩完全锁紧

※   将吊具安全可靠地系在油箱上的起吊钩上

※   将吊具挂在有安全锁具的吊钩上

※   起重机起吊

※   真空泵搬运前，请确保已排尽真空泵油

※   倾斜注满油的真空泵会导致大量的油进入泵腔内；启动真空泵时，若泵腔内有过量的油，会立刻损坏叶片及排气过滤器失效，损坏真空泵。

四、储藏

1．用胶带密封气镇阀的纸滤芯；

2．封闭吸气口与排气口；

3．如果可能，保持原包装，储藏在室内；

4．干燥、无尘、防震储藏。

五、安装与启动

1．安装前必备条件

☆ 请确保真空泵安装在非爆炸区域内。

☆ 请确保环境条件符合驱动电机保护等级。（参见真空泵上的铭牌。）

☆ 请确保真空泵水平放置。

☆ 为便于散热冷却，请确保真空泵与相邻墙体之间有不少于30cm间距；安装于良好的通风位置。

☆ 请确保真空泵表面不接触易燃物（塑料、木材、纸板、纸、电子产品等）。

☆ 请确保真空泵安装后便于观看油位镜；便于加油、卸油及更换排气过滤器。

☆ 请确保进气管道的额定通径不小于真空泵的进气口通径。

☆ 请确保电源的电压和频率必须和电机的铭牌值一致，电机按照EN60204-1标准安装电机过载保护装置。

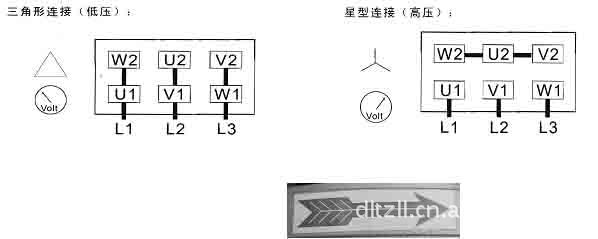

2．电气连接   （三相电机连接示意图）

为确保真空泵的旋动正确，启动配置三相电机的真空泵时安以下步骤作业：

﹡ 根据箭头指示标，确定转子旋转方向。

﹡ 点动驱动电机。

﹡ 观察电机的风扇，可在风扇停下前确定旋转方向。

3．加油

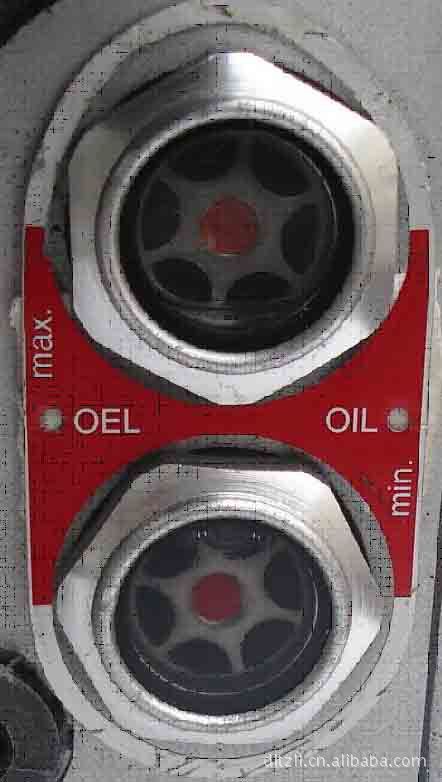

        旋下加油塞，注入大约6 L/8L 真空泵专用油；确保油位在油位镜的“MIN”和“MAX”标记之间。请确保加油塞内已安装密封圈且完好无损，旋紧加油塞。

    真空泵必须无油运输。

真空泵启动前，必须确定已注满油（通过油位镜确定油量），且必须拧紧加油塞。

    真空泵油只应从注油孔注入。从进气口注油将导致叶片断裂并损坏真空泵。

4．启动真空泵

    如果进气管道配有切断阀，请关闭切断阀。

    如果进气管道无切断阀，请用橡皮垫盖住进气口。

        让真空泵运行几分钟后，关闭真空泵几分钟。检查油位是否在油位镜的“MIN”和“MAX”标记之间，如果低于“MIN”，打开进气管道的切断阀或橡皮垫盖后，旋下加油塞进行请加油。

六、维护/维修

☆ 需要触碰真空泵前，请让真空泵冷却，如果真空泵油已被排放，真空泵冷却时间在20分钟内。

☆ 断开管道或进气口连接前，请确保已通大气压。

1．维护时间表

    真空泵维护时间间隔根据每个客户工作环境而定。您可以根据您的实际使用状况，缩短维护时间间隔，尤其是灰尘大的工作环境。

  Ⅰ 每日需要维护事项：检查油位及油的颜色。

  Ⅱ 每星期需要维护事项：检查真空泵是否漏油。

  Ⅲ 每月需要维护事项：检查排气过滤器的功能，必要时请清洗或更换进气过滤器。

  Ⅳ 每6个月需要维护事项：检查真空泵泵腔是否有灰尘、污垢、积碳，必要时需清洗真空泵泵

腔；清洗风扇引擎罩、风扇轮、通风格栅、冷却翅片。

  Ⅴ 每年需要维护事项：更换排气过滤器。清洗进气滤芯。清洗或更换纸质滤芯。

  Ⅵ 每500-2000工作小时需要维护事项：请更换真空泵油。

Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ作业前请务必关闭真空泵并确保已锁定。

2．检查真空泵油

  通过油位镜查看油位。如果油位低于“MIN”标记，请加油；如果油位超过“MAX”标记，应为冷凝物过多稀释真空泵油，需更换真空泵油及检查工艺，必要时请更换气镇阀。

  ﹡ 真空泵油必须是光亮、清晰的，不能有一点起泡沫或浑浊，油静止沉淀后有明显的乳白色物质说明有外来物质，必须更换真空泵油。

3．油的使用寿命

油的使用寿命取决于所处的工作环境，抽取干净、干燥的气体及工作温度低于100℃的工作

环境下，一般每隔500-2000工作小时或每隔半年必须更换油；在非常恶劣的工作环境下，必

须少于500工作小时换油。

  ﹡ 请使用“大路通”商标的真空泵专用油，其它合成真空泵油不能确保真空泵的正常运行。

4．油的更换

⑴ 排放废油：关闭真空泵20分钟后并切断电源，确保真空泵已通大气压，旋下泄油塞放排废

油。当油流量很小时，请重新旋上泄油塞，启动真空泵数秒，再次关闭真空泵切断电源后重

新旋下泄油塞将残留的油排尽。（废油请按照环保法规处理）

  ⑵ 清洗真空泵：首先需将废油排尽，按照50%真空泵油，50%石蜡或柴油机燃料/燃料油比例调配6L清洗液；旋紧泄油塞，将此清洗液注入真空泵内，关闭进气口，启动真空泵运行至少30分钟；然后排放清洗液，并将排放的清洗液按照环保法规处理。

  ⑶ 注入新油：旋下加油塞，注入至少6L“大路通”专用真空泵油，请确保油位位于油位镜的“MIN”与“MAX”标记之间；旋紧装有密封圈的加油塞。

5．排气过滤器

  ⑴ 真空泵运行时的检查：使用排气过滤器压力表检测排气过滤器是否堵塞，当压力表读数位于红色区域，说明排气过滤器已堵塞，必须更换。如果无排气过滤器压力表，则排气过滤器的阻力由驱动电机电流的变化来测定，驱动电机消耗过多的电流或真空泵的流量下降，说明排气过滤器已堵塞，必须更换。

    如果排气过滤器压力表指示的压力比通常低，或驱动电机消耗的电流比通常少，原因是有一个排气过滤器损坏，需更换排气过滤器。

    如果排放的气体中含有油，原因是排气过滤器堵塞或损坏，须更换。

    ﹡ 排气过滤器不能彻底清洗干净，必须更换堵塞的排气过滤器。

  ⑵ 更换排气过滤器前请先关闭真空泵并切断电源，确保真空泵已通大气压，从油箱上打开排气口盖板，借助专用内六用搬手拆下排气过滤器，将装有密封圈的新的排气过滤器开口端安装在油箱内正确位置上。

七、大修

    为了使真空泵的工作效率达到最高，使用寿命更长，其安装与校准有精确的公差。拆装真空

时，校准公差将丢失。因此，拆装事项必须由“大路通”公司提供服务。

﹡ 污染物质会残留在真空泵的气孔、间隙及内部；拆装含有污染物的真空泵会有损健康。

﹡ 拆装真空泵，操作人员必须穿戴防护装备。
