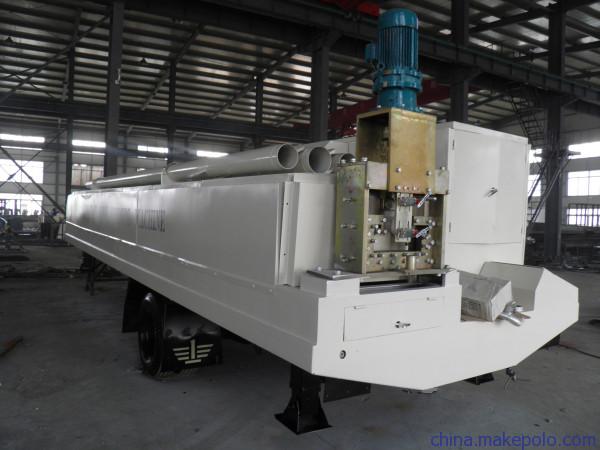

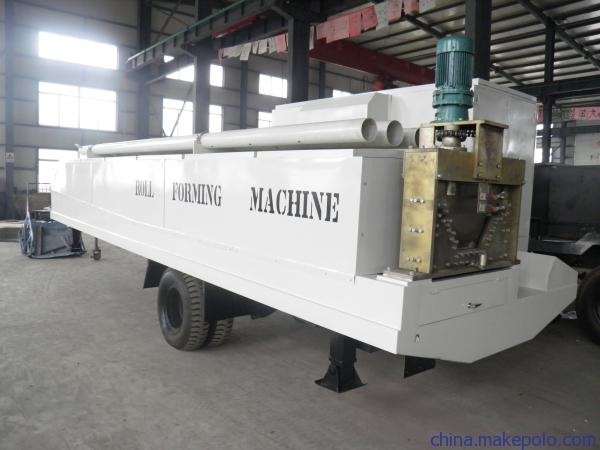

PR1200-800拱形屋面板成型设备​

 1.产品信息

 营口普瑞机械设备制造有限公司， 成立于2007年，专业生产成型设备：PR-120/240移动便捷建筑机械，K-型120/240辊压成型设备, 车载式大跨度无梁柱拱形屋顶板成型机组，大跨度彩钢板无梁柱拱形屋顶建筑无梁起拱机，拱板成型机、无梁拱成型设备、无梁起拱机、大跨度成型设备、辊压成型机、冷轧机、辊压成型设备、拱形屋面板成型设备、拱形屋面板成型机、彩钢板成型机、钢板成型机、拱形建筑设备等建筑用设备。我们的产品已经通过CE认证和ISO9001-2008质量体系认证并获得了自己的注册商标。

2.技术参数

尺寸: 11650 mm × 2230 mm × 2300 mm

总重量: 约15000KG

总功率:18.9KW

打弯功率: 3.0 KW+1.1KWx2

咬口功率: 2.2 KW

剪切功率: 4.0 KW

成型功率: 7.5 KW

工作速度: 直板部分: 15 m/min

          拱板部分: 13 m/min

          咬口部分: 16 m/min

进板宽度:1200mm

出板宽度: 800 mm

辊数: 14道

控制体系: PLC或手动

切割材料:铬12钼

彩板利用率: 66.7 %

板厚: 0.6-1.5 mm

辊的材质: 45号钢，镀锌

轴的材质: 45#钢，高温淬火镀硬铬

切割类型: 辊压成型，定长切割

电力标准: 380伏特/50赫兹/3 相电

凹槽深度:265mm

最大跨度: ≤ 40m

装运条件: 40英尺高柜

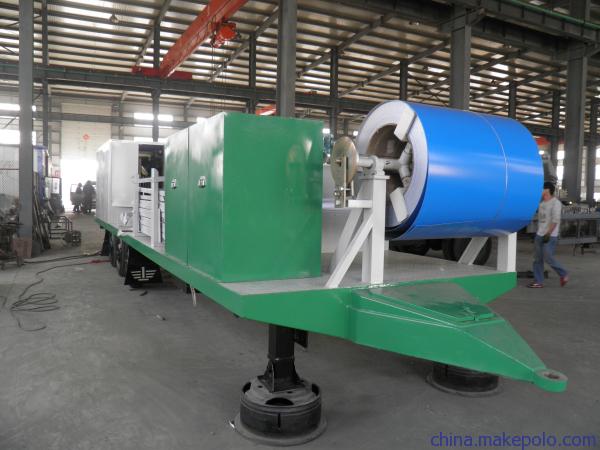

开卷机

咬口机

托板

托板支腿

小支腿

支腿顶丝

直板侧支架

吊杆

吊杆销子

吊具

手夹子

轴承(208#)

驱动链条

链节

半节

大力钳子

铁剪子

扳子

手摇把

行程开关

VCD 光盘
