真空扩散泵机组

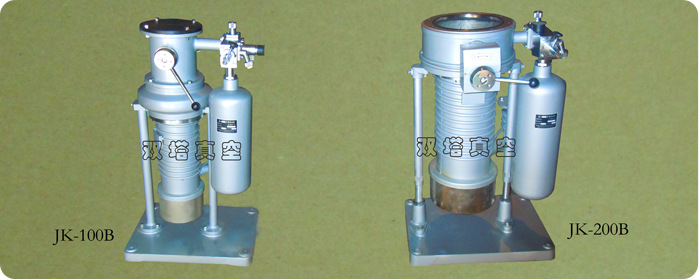

JK型油扩散泵机组是用来获得真空度范围在（10-2Pa至10-5Pa）的主要抽气设备。它以油扩散泵为主泵和阀门、水冷挡板、管道、机械真空泵等组成一整套完整的高真空抽气系统。适用于电子、化工、冶金、航空、材料、生物医药等领域。如各种真空热处理、真空铸造、真空镀膜设备、真空冷冻干燥设备及真空环境模拟。
序号 | 项 目 | 单位 | 产 品 型 号 |
JK-100B | JK-150B | JK-200B | JKT-200 | JK-300A |
1 | 进气口径 | mm | 103 | 153 | 225 | 216 | 350 |
2 | 极限压力 | Pa | ≤1.3×10-4 |
3 | 抽气速率 | L/S | ≥110 | ≥260 | ≥500 | ≥700 | ≥750 |
4 | 加热功率 | Kw | 0.6 | 1 | 1.8 | 2 | 3 |
5 | 加热电压 | V | 220 | 380 |
6 | 扩散泵油量 | L | 0.15 | 0.5 | 0.7 | 0.65 | 1.6 |
7 | 冷却水用量 15℃~25℃ | L/h | 120 | 200 | 300 | 300 | 400 |
8 | 外形尺寸 长*宽*高 | mm | 70*50 *72 | 85*50 *93 | 90*57 *81 | 56*40 *1060 | 120*80 *1055 |
9 | 重 量 | Kg | ~100 | ~130 | ~150 | ~150 | ~300 |
连接尺寸 | 产 品 型 号 |
JK-100B | JK-150B | JK-200B | JK-300 | JK-200 |
D | 103 | 153 | 225 | 350 | 216 |
D1 | 145 | 195 | 275 | 440 | / |
D2 | 170 | 220 | 300 | 460 | 240 |
n-d | 4-φ9 | 4-φ12 | 8-M10/深13 | 8-M10/深13 | 卡钳螺栓 |
h | 10 | 12 | / | / | 16 |
H | 704 | 910 | 810~870 | 1055 | 1060~1120 |
L | 210 | 270 | 348 | φ500 | 410 |
L1 | 203 | 220 | 240 | 340 | 255 |
L2 | 160 | 200 | 230 | 330 | 280 |
A | 380 | 460 | 500 | 720 | 500 |
A1 | 440 | 520 | 560 | 780 | 560 |
B | 220 | 320 | 340 | 580 | 340 |
B1 | 280 | 380 | 400 | 640 | 400 |
n-k1 | 4-M16 | 4-M16 | 4-M16 | 4-M16 | 4-M16 |
C | 470 | 500 | 560 | 660 | 560 |
C1 | 450 | 470 | 220 | 620 | 220 |
E | 240 | 280 | 184 | 366 | 184 |
E1 | 220 | 240 | 150 | 326 | 150 |
n-k2 | 4-φ9 | 4-φ10 | 4-φ9 | 4-φ14 | 4-φ9 |
