5KVA高频电力逆变器-正弦波逆变电源
一:高频电力逆变器简介
DC24V和DC48V系列逆变电源专为邮电通讯行业设计，适用于48V、-48V或24V直流屏的程控交换机、计算机房、网络、计费、服务器及事故照明等场所。市电正常情况时，由交流市电经过静态开关给重要负载供电，一旦出现市电停电或超出正常范围等异常情况，用电设备便由市电供电转为直流（蓄电池）逆变供电。
DC110V和DC220V系列逆变电源专为发电厂、变电站、供电局等场所设计，广泛应用于110V或220V电力系统、监控、载波、继电保护及事故照明等场合。该供电系统可从电厂或变电站自有的直流屏取电，组成交直流双路供电的不间断供电系统。
二:高频电力逆变器工作方式
1:交流主供型(市电优先)
当市电正常时,由电网市电经过隔离模块后,经过逆变器稳压输出;
当市电异常或断电时,由电池组或直流电源逆变出纯正的交流电稳压输出;
市电恢复正常后,自动转为市电供电;
2:直流主供型(直流逆变优先)
当电池电压或直流电源输出电压正常时,由电池组或直流电源逆变出纯正的交流电稳压输出;
当电池电压或直流电源输出电压异常时,才转换成由电网市电经过隔离模块后,经过逆变器稳压输出;
当电池电压或直流电源输出电压恢复正常后,又自动转为直流逆变输出;
3:纯逆变型
逆变器只是把直流电转换为交流电,供交流负载用电或电池活化放电等场合使用
三:高频电力逆变器优点

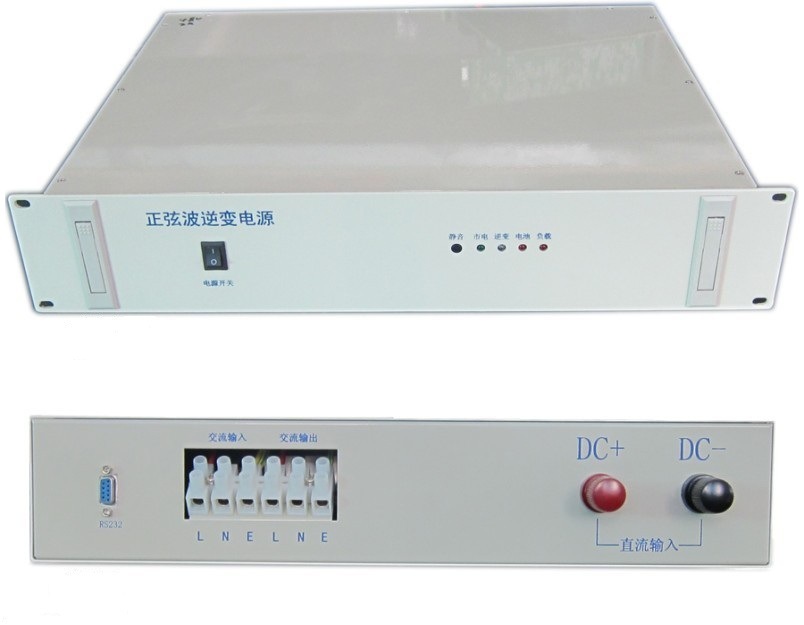

PD系列正弦波逆变器是为电力系统及邮电通讯事业的实际需要而设计，安装尺寸小,2U标准19英寸机架式设计,能满足IT时代对逆变器管理的自动化和网络化的需求，以及低噪音对办公室或机房工作人员的影响小。
正弦波逆变器采用先进的SPWM和CPU控制技术，控制精确，输入输出隔离，安全高效，可靠性好，尤其对感性负载的冲击承受能力强。该系列产品不仅体积小，重量轻，外形美观，安装维护简便，操作简单，噪音低，反灌杂音低，无污染，还具有实时数据采集和远程通讯功能，为广大系统用户实施网络管理和远程监控提供了便利。该逆变器不仅仅适用于通讯行业和电力行业，同时也适用于其它对供电品质要求较高的场合，是办公室自动化的理想的电源选择。
四：PD系列技术指标
技术指标 | 500VA | 1000VA | 2000VA | 3000VA | 4000VA | 5000VA | 6000VA |
直流输入 | 额定输入电压（Vdc） | 24/48/110/220 |
额定输入电流（A） | 根据功率 |
输入直流电压允许范围（Vdc） | 20V—30.5V(24V机型);40V—58.8V(48V机型); 90V—132V(110V机型);180V—270V(220V机型; |
交流旁路输入 | 允许旁路电压（Vac） | 265V-185V(±10V) |
额定输入电流（A） | 2.3 | 4.5 | 9.1 | 13.6 | 18.2 | 22.7 | 27.3 |
旁路转换时间（ms） | ≤5ms |
交流输出 | 额定容量（VA） | 500VA | 1000VA | 2000VA | 3000VA | 4000VA | 5000VA | 6000VA |
额定输出功率（W） | 400W | 800W | 1600W | 2400W | 3200W | 3500W | 4200W |
额定输出电压及频率 | 220Vac，50HZ |
额定输出电流（A） | 1.8 | 3.6 | 7.2 | 10.8 | 14.5 | 16 | 19.1 |
输出电压精度（V） | 220±1.5% |
输出频率精度（Hz） | 50±0.1% |
波 形 | 纯正弦波 |
波形失真率（THD） （线性负载） | ≤3% |
动态响应时间 （负载0←→100%） | 5% |
功率因数（PF） | 0.8 | 0.7 |
过载能力 | 120%，30秒 |
逆变效率 （80%阻性负载） | ≥85% |
旁路转换时间（ms） | ≤5ms |
工作环境 | 绝缘强度（输入和输出） | 1500Vac，1分钟 |
噪音（1米） | ≤40dB |
使用环境温度 | -25℃~+50℃ |
湿度 | 0~90%，不结露 |
使用海拔（m） | ≤1000 |
指 示 | LED显示 | 市电正常,逆变输出,电池状态,负载情况 |
逆变器状态 | 市电正常、逆变正常、电池欠压、输出过载 |
标准机架式 （深×宽×高）（mm） | 据功率情况 |
重量（Kg） | 据功率情况 |
保护功能 | 输入欠压、过压,输出过载、短路保护 |
