产品名称: 微型直放站-C网、G网、3G网
1、由于移动通信传播特性的限制，信号覆盖在室内普遍存在不足的现象。由此导致用户在建筑内的一些弱区、盲区时，通信质量极不稳定，易断话。
2、华普特公司针对移动网络的特性，推出快速、低成本的室内涵盖"迷你"直放站系列。
3、F10F Pico 直放机主要用于小面积室内移动通信信号盲区、弱区覆盖。比如：地下室、电梯、餐厅、超市、PUB 、KTV、办公室、隧道、地下人行道等场所。
产品说明：
产品描述：

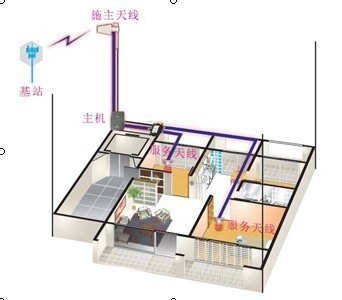

1、用于城市或郊区室内小面积场所覆盖。施工简单，适合用户自选安装。
2、GSM850、GSM900、GSM1800、GSM1900；CDMA450、CDMA800、CDMA1900和WCDMA2100、AWS任何双系统。
3、微型化设计，节省安装空间，功耗低，减小碳排。
5、有效降低手机对人体的辐射。
配件推荐：
施主天线：小板状天线（Gain:7~9dBi)
馈线:标准8米3D同轴电缆(SMA接头,3~5dB插损)
室内天线:室内MINI天线(Gain:0~2dBi)或板状天线(全频带,Gain:5~7dBi)
规格：
Electrical specification | Uplink | Downlink | |
FrequencyRange | CDMA800 | 824 ~ 849 MHz | 869 ~ 894 MHz |
CDMA1900 | 1850 ~ 1910 MHz | 1930 ~ 1990 MHz | |
GSM850 | 824 ~ 849 MHz | 869 ~ 894 MHz | |
GSM900 & EGSM | 880 ~ 915 MHz | 925 ~ 960 MHz | |
DCS | 1710 ~ 1785 MHz | 1805 ~ 1880 MHz | |
PCS | 1850 ~ 1910 MHz | 1930 ~ 1990 MHz | |
WCDMA | 1920 ~ 1980 MHz | 2110 ~ 2170 MHz | |
AWS | 1710 ~ 1755 MHz | 2110 ~ 2155 MHz | |
Max .Gain | ≥60dB | ≥65dB | |
Max .Output Power | ≥5dBm | ≥10dBm | |
Band width (-3dB) | Wide Band | ||
MGC ( Step Attenuation ) | ≥15dB 5, 10 and 15dB with two DIP switches | ||
Automatic Level Control | ≥15dB,auto shut off after 15dB | ||
Gain Flatness | GSM & CDMA | Tpy≤6dB(P-P); DCS,PCS≤8dB(P-P) | |
WCDMA | ≤2dB/ 3.84MHz,Full Band≤5dB(P-P) | ||
Noise Figure | ≤6dB | ||
VSWR | ≤2.0 | ||
Group Delay | ≤1.5μs | ||
Frequency stability | ≤0.01ppm | ||
Spurious Emission & | GSM Meet ETSI TS 151 026 V 6.1.0 | ||
WCDMA Meet 3GPP TS 25.143 ( V 6.2.0 ) | |||
CDMA Meet IS95 & CDMA2000 | |||
WCDMA System | Spurious Emission Mask | Meet 3GPP TS 25.143 ( V 6.2.0 ) | |
Modulation Accuracy | ≤12.5% | ||
Peak Code Domain Error | ≤-35dB@Spreading Factor 256 | ||
CDMA System | Rho | ρ > 0.980 | |
ACPR | Meet IS95 & CDMA2000 | ||
LED Alarm | Standard | ||
Power LED | Power Indicator | ||
ALC LED | Orange @ ALC 1~5dB, Red @ ALC 15dB~20dB, LED off after 5 seconds red color | ||
Mechanical Specifications | Standard | ||
I /O Port | SMA-Female | ||
Impedance | 50 ohm | ||
Operating Temperature | -25ºC~+55ºC | ||
Environment Conditions | IP40 | ||
Dimensions | 190x128x56mm | ||
Weight | ≤0.85Kg | ||
Power Supply | Input AC90~264V,output DC9V / 3A | ||

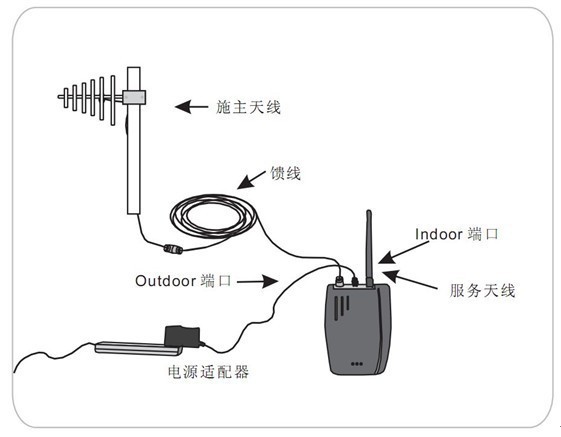

自动安装指示功能
微型直放站具有完善的工作状态指示，协助安装人员快速、便捷的安装设备。
- Outdoor端口:通过电缆连接施主天线;
- Indoor端口:直接连接室内服务天线，或通过电缆连接服务天线;
- C.DC IN:连接电源适配器.
产品特点：
l?流线造型，12个月保修
l?宽电源范围，低功耗设计，
l?集成度高（低噪声放大器、功放模块，上、下行二个链路一体化）
l?自动增益控制功能让直放站有适应多种应用。
l?MTBF>50000小时，故障率低
服务：
由于手机伴侣需要免维护、少维护才能让工程商得到满意的利润，因此选择一家有实力的手机伴侣工厂作为供应商是一个非常重要的工作。
深圳华普特是中国最大、最专业的手机伴侣、微型直放站研发、生产、销售为一体的生产厂商，面向通信工程公司和室分集成商提供价优高品质手机伴侣、Pico直放站,并提供优质的技术支持和售后服务。有无线产品的标准生产线和完备的环境实验设备,还能根据客户要求订制特殊规格的手机伴侣、微型直放站。
由于规模生产，因此性能稳定，产品年故障率低于千分之一。不同于深圳很多小厂，华普特欢迎新、老客户前来验厂
