栅格管

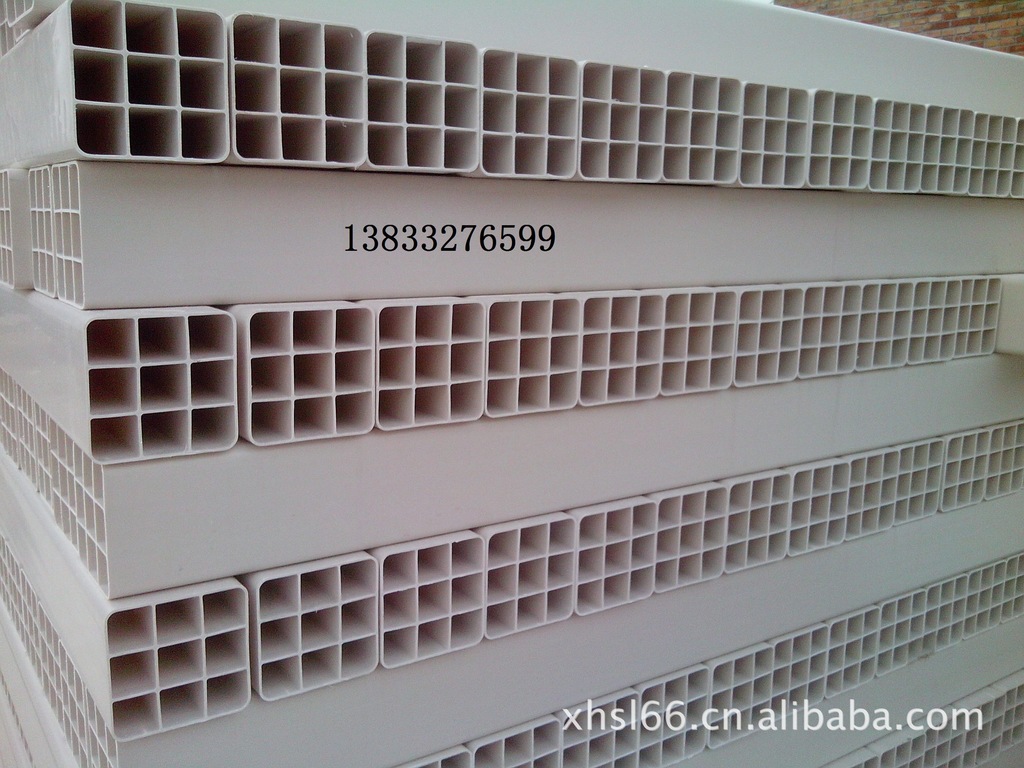

栅格管又可称为栅格式塑料管、栅格式通信管。
新型的用于通信工程的管道产品。
栅格管以聚氯乙烯为主要原料，配以增韧剂，
抗老化剂及其它辅助添加剂等，集护套与子管为
一体，一次挤压成型。
栅格管的分类与结构尺寸| 名称 | 规格 | 内壁厚(mm) | 外壁厚(mm) | 子孔大小 |
| 九孔栅格管 | 9-33/107
9-28/92 | 1.8
1.6 | 2.2
2.0 | 33
28 |
| 四孔栅格管 | 4-50/107
4-42/92
4-28/62 | 2.6
2.0
1.6 | 3.2
2.8
2.0 | 50
42
28 |
| 五孔栅格管 | 5-33/107
5-28/92 | 1.8
1.6 | 2.2
2.0 | 33(50)
28(42) |
| 六孔栅格管 | 6-33/107
6-28/92 | 1.8
1.6 | 2.2
2.0 | 33
28 |
| 七孔蜂窝管 | 7-32/110 | 1.6 | 2.0 | 32 |
| 单孔栅格管 | 1-86/92 | 0 | 2.8 | 86 |
栅格管的表示方法 以九孔栅格管（9-33/107）为例，可表示为：SVSY33×9
S：穿电缆用塑料管
V：聚氯乙烯
S：栅格 ，F：蜂窝×
Y：硬直
33：子孔尺寸
9：有效孔数
栅格管的物理力学性能| 序号 | 项目 | 单位 | 要求 |
| 1 | 拉伸屈服强度 | Mpa | ≥30 |
| 2 | 纵向回缩率 | % | ≤5.0 |
| 3 | 维卡软化温度 | ℃ | ≥75 |
| 4 | 落锤冲击试验（0℃） | 个 | 9/10不破裂 |
| 5 | 耐外负荷性能 | KN/200mm | ≥9.5 |
| 6 | 静摩擦因数 | / | ≤0.35 |
栅格管的用途 适用于电信，有线电视等光缆，电缆用地下通信管道用。
栅格管的运输和贮存 产品在装卸运输时，不得受剧烈撞击、抛砖引玉摔和重压。
管材存入场地就平整，堆放应整齐，堆放高度不得高于2m,距热源不少于1m,不得露骨天曝晒。
栅格管接头的基本要求 1．管接头内壁形状应与多孔管外壁形状完全一致，承插后管接头内壁与多孔管外壁间的间隙不应大于0.5mm.
2．管接头的长度不应小于200mm.
3．管接头纵向中心处的内截面湍内壁应有环形挡边。多孔管插入接头后该挡边与多孔管端面外壁相互接触，接触宽度不应小于1.6mm.
4．管接头的壁厚不应小于所对应的塑料管的最小壁厚。
5．维卡软化温度≥74℃（试验方法按GB/T 8802-2001）
6．坠落试验（0℃，30min,1.0m度跌落，无破损或裂纹）
7．热烘箱试验后应符合要求（试验方法按GB/T8803-2001）
