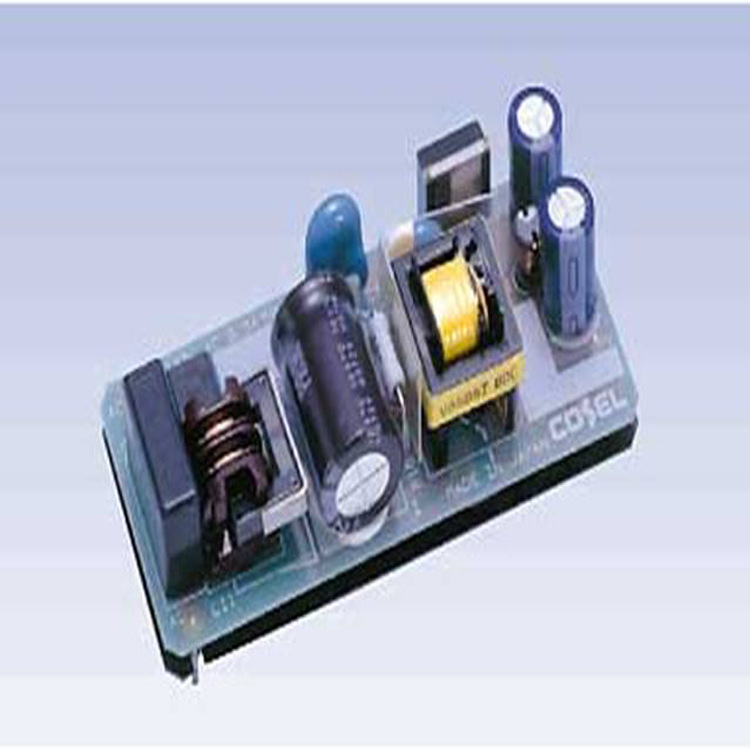

小型开放式AC-DC转换器，专用于AC100V输入。该产品包括5W-10W/单路输出。
• 特点
• 印刷电路板安装型AC-DC转换器
• 内置浪涌电流和过电流保护电路
• 尺寸小、结构紧凑
• 安全认证
• 取得UL60950-1、C-UL认证
• 符合DEN-AN标准
• 环境
• RoHS指令
• EMI
• FCC-B、VCCI-A（要满足VCCI B级，需另行配置电容）
• 两年保修
* 本电源采用SMD技术制造。
对PCB施加应力（例如扭转或弯曲）可能会造成装置故障，故请小心操作。
注意事项
1、选择开关电源时应注意事项
1）选用合适的输入电压规格；
2）选择合适的功率。为了使电源的寿命增长，可选用多30%输出功率额定的机种。
3）考虑负载特性。如果负载是马达、灯泡或电容性负载，当开机瞬间时电流较大，应选用合适电源以免过载。如果负载是马达时应考虑停机时电压倒灌。
4）此外尚需考虑电源的工作环境温度，及有无额外的辅助散热设备，在过高的环温电源需减额输出。环温对输出功率的减额曲线。
5）根据应用所需选择各项功能：
保护功能：过电压保护（OVP）、过温度保护（OTP）、过负载保护（OLP）等。
应用功能：信号功能（供电正常、供电失效）、遥控功能、遥测功能、并联功能等。
特殊功能：功因矫正（PFC）、不断电（UPS）
6）选择所需符合的安规及电磁兼容（EMC）认证。
2、使用开关电源之注意事项
1）使用电源前，先确定输入输出电压规格与所用电源的标称值是否相符；
2）通电之前，检查输入输出的引线是否连接正确，以免损坏用户设备；
3）检查安装是否牢固，安装螺丝与电源板器件有无接触，测量外壳与输入、输出的绝缘电阻，以免触电；
4）为保证使用的安全性和减少干扰，请确保接地端可靠接地；
5）多路输出的电源一般分主、辅输出，主输出特性优于辅输出，一般情况下输出电流大的为主输出。为保证输出负载调整率和输出动态等指标，一般要求每路至少带10%的负载。若用辅路不用主路，主路一定加适当的假负载。具体参见相应型号的规格书；
6）请注意:电源频繁开关将会影响其寿命；
7）工作环境及带载程度也会影响其寿命。[1]
开关电源常见的故障
保险丝熔断
一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。需要特别注意的是：切不可在查出某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查测量后，才能彻底排除保险丝熔断的故障。
无直流电压输出或电压输出不稳定
如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。
电源负载能力差
电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。
