钢管分为焊管和无缝管，焊管分为螺旋焊管和无缝焊管。以下是我公司生产的螺旋钢管。

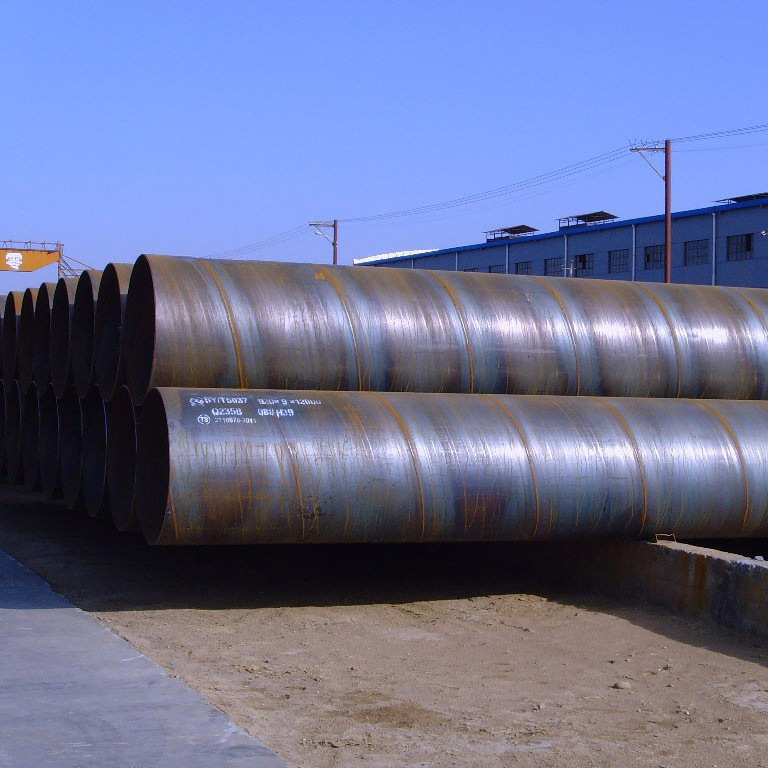

螺旋钢管：
是将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。 将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。
生产规格：219-3220*5-26mm
钢管执行标准：SY/T5037-2000 GB/T9711.1-1998
可生产材质：Q235B Q235A Q345C Q345D 20# L450 X52等。
螺旋钢管的优点：
a. 成型过程中,钢板变形均匀,残余应力小,表面不产生划伤。加工的螺旋钢管在直径和壁厚的尺寸规格范围上有更大的灵活性,尤其在生产高钢级厚壁管,特别是中小口径厚壁管方面具有其他工艺无法比拟的优势, 可满足用户在螺旋钢管规格方面更多的要求。
b. 采用先进的双面埋弧焊的工艺，可在最佳位置实现焊接，不易出现错边、焊偏和未焊透等缺陷,容易控制焊接质量。
c. 对钢管进行100%的质量检查,使钢管生产的全过程均在有效的检测、监控之下，有效地保证了产品质量。
d. 整条生产线的全部设备具备与计算机数据采集系统联网的功能,实现数据即时传输,由中央控制室对生产过程中的技术参数。
我公司对所出售钢管质量严格负责，从以下几方面保证万无一失：
1、从表面上判断，也就是在外观检验。焊接接头的外观检验是一种手续简便而又应用广泛的检验方法，是成品检验的一个重要内容，主要是发现焊缝表面的缺陷和尺寸上的偏差。一般通过肉眼观察，借助标准样板、量规和放大镜等工具进行检验。若焊缝表面出现缺陷，焊缝内部便有存在缺陷的可能。
2、物理方法的检验：物理的检验方法是利用一些物理现象进行测定或检验的方法。材料或工件内部缺陷情况的检查，一般都是采用无损探伤的方法。无损探伤有超声波探伤、射线探伤、渗透探伤、磁力探伤等。
3、静水试验 每根钢管应做静水压试验而无渗漏现象，试验压力按下试计算 P=2ST/D 式中S—静水压试验的试验应力Mpa，静水试验的试验应力按相应钢带标准规定屈服度最小值（Q235为235Mpa）的60%选取。 稳压时间：D<508试验压力保持时间不少于5秒； D≥508试验压力保持时间不少于10秒 4 无损检测 钢管的补焊焊缝、钢带对头焊缝及环向缝应进行X射线或超声波检验。对于可燃普通流体输送用的钢向的螺旋焊缝应进行100%SX射线或超声波检验，对用于水、污水、空气、采暖蒸汽等普通流体输送用的钢管的螺旋焊缝应进行X射线或超声波检验抽查（20%）。
http://www.hbxzltg.com http://www.hbxzltg.com
