产品简介
金属外壳
• 大量的二选一操动件
• 耐油和石油产品
• 40,5 mm x 76 mm x 38 mm
• 速动是在一个常压下到达开关点
• 操动头可按4 x 90°重新安装
• 1 电缆进口 M 20 x 1.5
• 按EN 50041设计
•仅仅为了定位

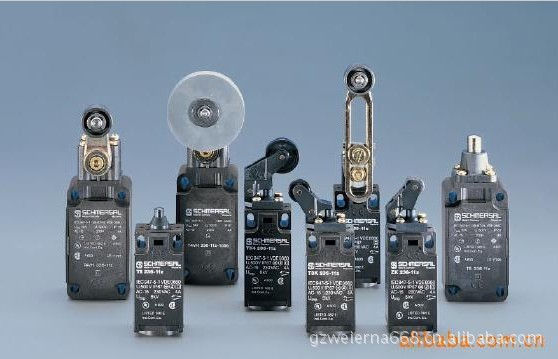

产品图片


产品参数
| 通用属性 |
| |
| 产品名称 | Z 335 Stabschwenkhebel 10H |
| 标准 | EN 60947-5-1, BG-GS-ET-15 |
符合指令 (Y/N) | 有 |
| 满足安全功能(是/不) | 无 |
| 原料 |
| - 外壳的原材料 | 铝 |
| - 杆的材质 | 金属薄膜 |
| - 标杆的原材料 | 塑料 |
| - 触点材料 | 银 |
| 外壳喷涂 | 涂色 |
| 外壳结构类型 | 标准施工设计 |
| 重量 | 265 g |
| |
| 机械参数 |
| |
| 电路连接说明 | 螺丝连接 |
| 电缆截面 |
| - 最小电缆截面 | 0,75 mm² |
| - 最大电缆截面 | 2.5 mm² |
| 机械寿命 | 30.000.000 操作次数 |
| 开关频率 | max. 5000 /h |
| 操作元件构造 | 棒杆 |
| 操动扭矩 | min. 26 Ncm |
| 回弹时间 | 依照操动速度 |
| 切换时间 | < 2 ms |
| 和开关轴成#02#角时的操动速度 |
| - 最小操动速度 |
| - 最大操动速度 | 2.5 m/s |
| 注意 | 所有的电缆截面表示包括了导线和线耳 |
| |
| 周围条件 |
| |
| 周围温度 |
| - 最低环境温度 | −30 °C |
| - 最高环境温度 | +80 °C |
| 防护等级 | IP67 |
| |
| 电气参数 |
| |
| 转换元件说明 | 常开触点(NO), 打开(NC) |
| 转换原理 | 速动开关元件 |
- 肯定断开常闭触点 |
| 辅助触点数量 | 1件 |
| 安全接触点的数量 | 1件 |
| 额定冲击耐压 Uimp | 6 kV |
| 额定绝缘电压 Ui | 500 V |
| 热测试电流 Ithe | 10 A |
| 应用类别 | AC-15: 230 V / 4 A, DC-13: 24 V / 1 A |
| 最大保险容量 | 6 A D型玻璃保险 |
| |
| ATEX |
| |
| 燃气防爆类别 | 无 |
| 粉尘防爆类别 | 无 |
| |
| 尺寸 |
| |
| 传感器尺寸 |
| - 传感器宽度 | 40.5 mm |
| - 传感器高度 | 111.5 mm (无 杆) |
| - 传感器长度 | 38 mm |
| |
| 注意 |
| |
| 必须在工厂完成操动头的固定。 |
| |
| 图表 |
| |

注意 图
肯定断开NC触点
动作
未动作
常开触点
常闭触点 |
| |
| 开关行程图 |
| |

注意 开关行程图
触点闭合
触点打开
设置范围
断点
肯定打开顺序/角度 VS NO 触点调节范围 VÖ NC触点可调节范围 N 行程后 |
| |
| 订货后缀 |
| |
实际订货后缀加在安全开关部件后面。 订货举例: Z4V10H 335-11Z-1637
|
| ...-1637 | 0,3 µm 镀金触点 |
|
| ...-NPT | 电缆进口 NPT 1/2“ |
|
...-2310 | M12联结器B编码 额定冲击耐压 Uimp: 0,8 kV 额定绝缘电压 Ui: 50 V 工作电流 Ie: AC-15: 50 V / 4 A 警告!根据EN 60204-1要求,带插座的型号只能用在PELV电路中。 |
|
...-ST | M12联结器A编码 额定冲击耐压 Uimp: 0,8 kV 额定绝缘电压 Ui: 50 V 工作电流 Ie: AC-15: 50 V / 4 A 警告!根据EN 60204-1要求,带插座的型号只能用在PELV电路中。 |
|
| ...-1183 | 带,有 铝-杆 |
|
...-ST | M12联结器A编码 额定冲击耐压 Uimp: 0,8 kV 额定绝缘电压 Ui: 50 V 工作电流 Ie: AC-15: 50 V / 4 A 警告!根据EN 60204-1要求,带插座的型号只能用在PELV电路中。 |
|
...-2310 | M12联结器B编码 额定冲击耐压 Uimp: 0,8 kV 额定绝缘电压 Ui: 50 V 工作电流 Ie: AC-15: 50 V / 4 A 警告!根据EN 60204-1要求,带插座的型号只能用在PELV电路中 |
