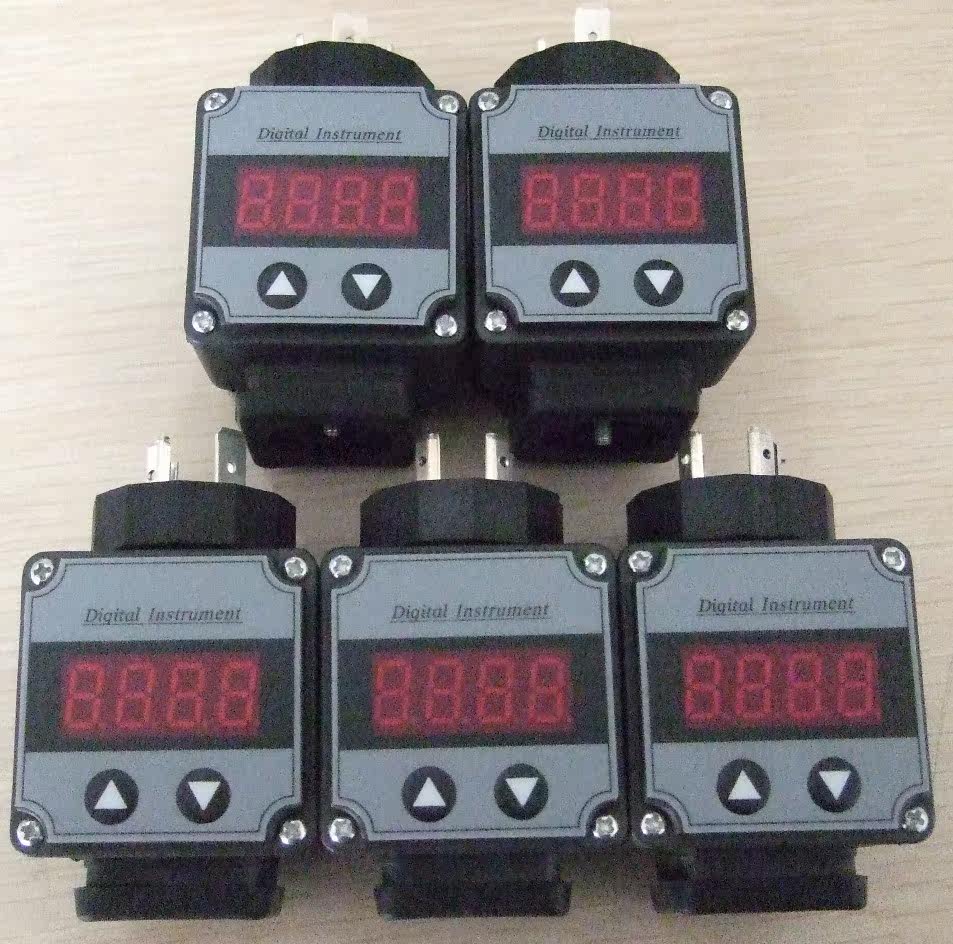

两线制智能LED现场显示表头说明书
一．概述：
专业为客户企业提供高质量的智能压力测控产品和解决方案。公司研发实力强劲，所推出的系列产品质量稳定，性能突出，具有非常强的抗干扰特性。
通用二线制回路供电电流表适合所有的二线制变送器，如：压力、差压、温度、流量、pH值、加速度和力等。其内置微处理器，通过两按键编程，实现零点、满量程、小数点、显示速率、控制点的可调设定，无需任何电位器调整。
无需外部供电，仅需串联在被测回路中，就能将被测回路中的4～20mA信号精确地显示出来。采用进口专用集成电路，使用SMT工艺制造，电路组装密度高，仪表外型尺寸小。其突出优点在于其压降相比市场上同类产品低的多。高亮度LED显示，数据显示稳定不跳字。并且内置了两路隔离的开关量输出，特别适合需要具有开关控制的场合。
秉承齐兴科技多年的技术积累和品质，采用了最新的低功耗微处理器技术和高级电源管理技术，产品压降低，显示稳定，显示亮度高，彻底解决传统LCD的亮度和温度范围较窄的缺点。
二．特点：
▲.两线无源工作方式。
▲.超低工作电压20mA时小于2.9VDC。4mA时小于2.5VDC整机超低功耗。
▲.两路隔离开关点输出，可以驱动小型继电器。输出电流大、驱动能力强。
▲.全智能工作方式。支持用户自校准，支持对显示值的非线性修正。
▲.高亮0.36寸LED显示。
▲.标准赫斯曼外形。
▲.指标远超同类产品。抗干扰特性优良。
▲.极低的温飘，适和-40~85度工业环境使用。
▲.非常灵活的开关点设置，控制方向自动识别，自动插入回差值。
三．指标：
工作方式：4~20mA无源方式
采集分辨率：16位二进制码
显示方式：0.36寸LED（红色）
显示范围：-1999~9999
温飘：<30ppm
压降：4mA时<2.5VDC;20mA时<2.9VDC
开关耐压：40VDC
开关电流容量：<50m ADC
开关方式：光电耦合器输出。
开关设置范围：-1999~9999，回差自动设置，控制方向自动改变
极性保护：表头内部具有反极性保护，电流输入反接时仪表不亮，仪表不会损坏。
工作温度：-40℃~85℃
通过电流：额定4~20m A,最大<60m A.
采样速率：最快10次/S，最慢1.8次/S,速率可调。
精度：0.1%。
外形尺寸：65×45×45mm（高×宽×厚）

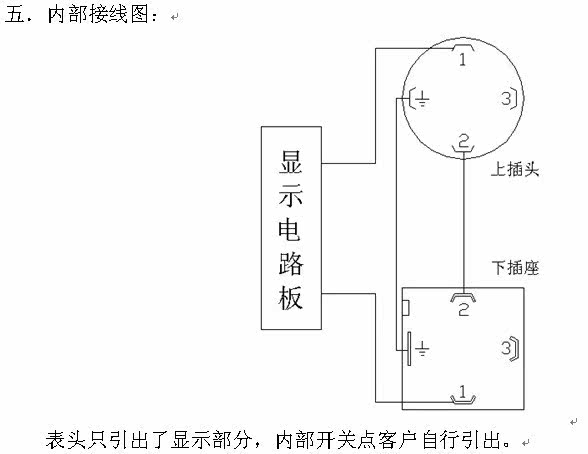

prefix = v ns = "urn:schemas-microsoft-com:vml"
仪表的开关报警点输出为光电耦合器输出，如上图所示，两路开关点均将光耦的集电极和射极引出。用户可以按照以下接线图接入负载。开关点导通电流典型值为50mA，最大值为100m A,关断电流<10u A.

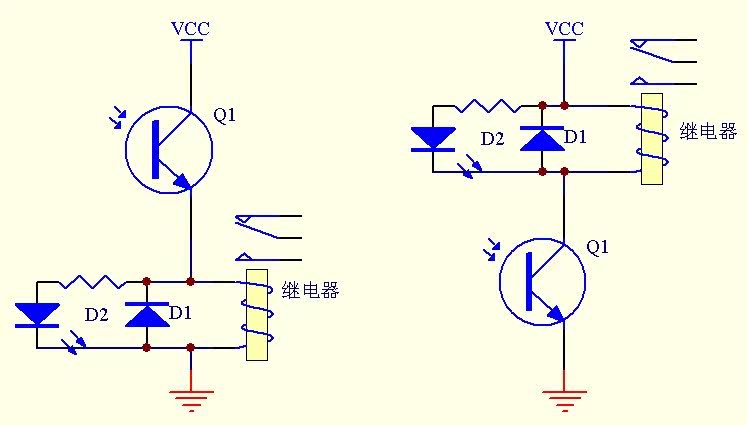

上图为仪表开关点的典型接线等效电路。
上如中Q1等效为电路板内部的光电耦合器。VCC为外接的另外一组电源，VCC的电压取决于图中继电器的电压，如继电器为5VDC继电器，则VCC应为5VDC，由于仪表于继电器是完全隔离驱动，所以此电压需要外接独立电压，只要电压在开关点的容量范围内，电压高低与仪表本身工作没有关系。
图中第一个图为射极驱动继电器方式，第二个图为集电极驱动方式，具体需要选择那种，由用户自行选择。
需要注意的是，继电器在吸合和断开时会有强力的反电势产生，所以与继电器并联的徐流二极管要必须接上，否则会损坏光电耦合开关管。D1二极管一般推荐IN4007。D2二极管为开关的指示灯。
此开关电路内部开关管没有做任何保护，所以外接电源和极性一定要正确。并且不能将负载短路，否则会烧坏开关管。

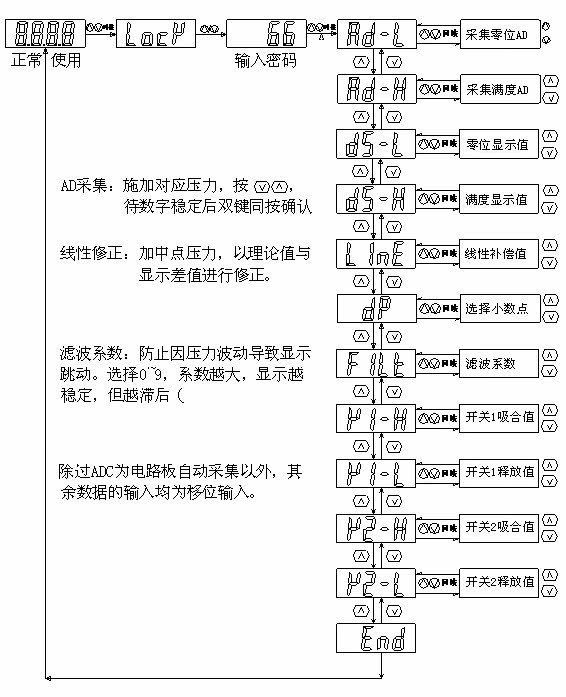

七．设置菜单：
本仪表支持用户自行校准，就是说仪表的零点不一定非要求是4m A,满度亦然，如果客户的变送器电流输出不标准，则只需要进入菜单分别采集零位和满度即可标定准确。
仪表的校准密码为“66”，用户设置开关点的密码为“1”，一般用户不允许进入工厂密码。只有高级用户才可以进入校准状态。
按键状态：1.两个按键同按（后面用set代替描述）；2.单独按上键；3.单独按下键。共三种状态。数据输入采用移位方式输入。
按键的状态为按下再弹起来才有效，目前按键不支持连按。所以按键设置数据的时候需要注意。
“AD-L”,数据意义为零位时候的采集值。此值为仪表自动采集值，采集此值时需要给仪表输入零位电流。
“AD-H”,满度采集值，参考零位的解释。
“DS-L”,零位显示设置值。就是想显示的零位值。
“DS-H”,满度显示设置值。就是想显示的满度值。
“LINE”,线性修正输入值，此值为电流中点的误差值的反值，由客户自己输入。参考标准为仪表的显示值。
“DP”,小数点控制为，小数点可以任意设定。
“FILT”,滤波系数，值越大显示越稳定。
注意：为了客户快速校准，设置了两个快捷校准方式.

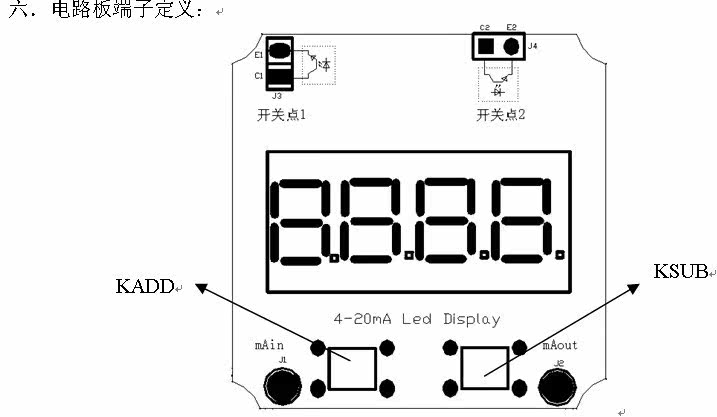

1.在正常工作状态下，长按KADD大约8秒钟左右时间，仪表自动会将当前电流值作为零位值。
2.在正常工作状态下，长按KSUB大约8秒钟左右时间，仪表自动会将当前电流值作为满度值。
此操作是给客户的快捷方式，一般不要告诉最终用户，虽然此操作很快捷，但是需要注意的是此操作很危险。错误的操作会导致校准数据的丢失或者不正确。在设置模式，长按按键没有任何功能。
八．控制输出设置算法：
控制状态 | 控制方向 |
吸合值>释放值 | 测量值大于吸合值开关点吸合，小于释放值断开 |
吸合值<释放值 | 测量值小于吸合值开关点吸合，大于释放值断开 |
吸合值=释放值 | 控制点关闭，不动作。 |
会差值=吸合值-释放值 | |
九．注意事项
本仪表为电流输入型仪表，仪表不允许接入恒压源测试使用，电流输入必须在额定范围内，如果因为输入电流的异常导致的仪表的损坏本公司不承担任何责任。
十．本仪表质保期为1年，人为损坏付费维修。质保期内质量问题免费维修。
