PDJY系列电网监测计量终端是我司拥有自主知识产权的高新科技产品。采用了微电子技术、计算机芯片技术、现代通信技术结合预付费功能为一体。支持先进的GPRS公用无线通信网路技术，能够实现自动抄表、三相电压、电流、功率因素、谐波含量等数据分析、事件上报、远程控制、远程升级与维护。可完成整个电网中实时监测、数据分析、报表处理、预付费等综合管理。主要功能：采集测量功能、实时监测功能、数据统计分析功能、事件记录、报警功能、通信功能、远程管理功能、自诊断功能、安全防护功能。为低压配电线路的科学管理提供第一手可靠数据，是实现配电网络现代化的重要组成部分，是电力自动化系统中具有较高实用价值的终端产品。产品适用于220V和380V的低压配电网络及二次端电压为100V的高压配电网络，可用于户内或户外（另配防水箱）安装使用。

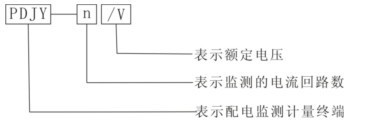

■型号命名
PDJY－表示电网监测计量终端; N－表示可监测的电流回路数。
V－表示额定电压：分100V(三相三线制高压)/220V(三相四线制低压)/380V(三相三线制低压)三种。
PDJY－2/220V 就表示电网（配变）监测计量终端，监测回路为2路， 额定电压为三相四线制220V。
■主要技术参数
安装方式 | 挂式 | 额定电压 | 380/220V/100V |
监测回路 | 最大4路(可选) | 开关状态量接入 | 8路 |
测量精度 | 电压/电流：0.5级； 功率/功率因数/电能：1.0级 时钟误差：<0.5秒/天 谐波误差：≤5% |
系统平台 | 主流32位RISC微处理器、系统数据存储容量为16Mbyte |
显示方式 | 192*64点阵式液晶 |
谐波监测指标 | 可统计最大谐波电压畸变率、最大谐波电流畸变率、实时各相电压电流的基波及2-19谐波幅值、实时各相电压电流的畸变率。 |
数据存贮天数 | 曲线数据：60天(采样间隔为15分钟)；日数据：100天；月数据：12个月； |
断电数据保护 | 线路停电后，所有测量数据保存时间在10年以上 |
数据通信方式 | 有线/无线/GRRS/CDMA/USB/RS485 |
通讯接口 | 1路RS232维护/远程通信接口，实现本地数据抄收、参数设置、维护、调试等功能 |
1路RS232短距离无线通讯接口，实现短距离无线数据抄收、参数设置、维护、调试等功能 |
1路USB接口，本地U盘抄表接口，可通过读取终端所有数据 |
2路RS-485接口，可以被配置成抄表模式和级联模式 |
抄表模式 | 终端通过RS-485接口同时获取24路智能集采器或8块多功能电能表的实时召测数据、曲线数据、日数据、月数据 |
级联模式 | 可配置成主/从工作模式，与其他终端一起通过RS485实现级联，共享上传信道的。一个级连接口最大可向下连接4台设备，传输速率≥9600bps。 |
外形及固定尺寸(mm) | 外形180*298*97;安装160*287 |
