塑胶跑道工程设计

一、塑胶跑道对沥青基础的技术要求

平整度：基础应具有一定的强度和稳定性。基础不能产生裂缝和由于冰冻引起的不均匀冻胀。平整度合格率在95%以上，3米直尺误差3mm。

坡度：  横向<1%，纵向<1‰，跳高区<4‰，表面应平坦光滑保证排水。

强度和稳定性：   沥青基础最好采用不含腊，或含腊很少的沥青材料，其沥青混合料必须充分压实。表面均匀坚实，平整无裂纹，无烂边堆挤，无麻面，接缝平顺光滑。沥青混凝土面层碎石粒径为2—5mm，

含油量5.8—6.4%，接合层碎石粒径为6—9mm，含油量4.6—5.8%。压实密实度不得小于95%，在中型碾压机压过后，无显著轮迹，无发软起皮，无浮土松散，波浪等现象。

排水：   排水系统在大雨后二小时必需排出积水。

保养期：   基础保养期28天。

2、塑胶跑道对混凝土基础的技术要求

平整度：   平整度合格率在95%以上，5米直尺误差3mm。

坡度：   弯道8‰，直道5‰，半圆区5‰，表面应平坦、光滑、保证排水。

强度和稳定性：   表面均匀坚实、无裂缝，无烂边，接缝平直光滑，以6000mm×6000mm左右切块为好。垫层压实，密实度大于95%，在中型碾压机压过后，无显著轮迹、浮土松散、波浪等现象。

隔水层：   采用新PVC加厚隔水薄膜，搭接处应大于200mm，边沿余量大于150mm。

保养期：   基础保养期为21天。

定位：    为准确施工及画线需要，应用牢固鲜明标志物标出跑道场地的四个半圆切线点和两个圆心。

三、塑胶跑道施工工艺

1、沥青或混凝土基础垫层

2、聚氨酯沥青密封剂或聚氨酯防水粘接剂

3、8-9mm厚弹性层聚氨酯PU混合物+弹性橡胶颗粒

4、4-5mm厚防滑耐磨面层PU混合物+聚氨酯颗粒

5、抗老化、防紫外线聚氨酯面漆。

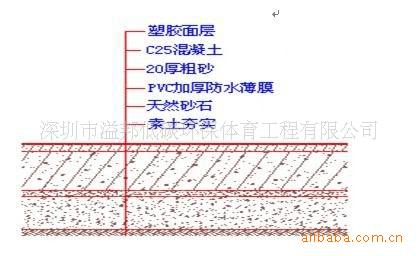

四、塑胶跑道面层结构剖面图

五、塑胶跑道特性

1、环保性：　
·  采用新型环保原料，不危害使用者健康；
·  在材料配方上依据不同地区阳光紫外线的数据来调整使用紫外线吸收剂及抗氧剂等，能有效延缓老化；
·不易脱粒、开裂、起泡，从而极少产生影响环境卫生的塑胶颗粒；
·耐摩擦、耐酸碱、耐老化，使用寿命长。
2、安全性：
·根据不同场地的要求，调整材料的厚度、弹性和摩擦系数，以适合不同运动对安全的要求；
·弹性适度、防滑性好，能有效保护运动员的韧带、肌肉、皮肤，以防拉伤或擦伤；
·适度的缓冲性可适度地吸收脚步的冲击力，减少运动伤害。
3、有效性：
·材料的各种系数的可调节性便于针对不同运动特性的场地使用最能提高运动效率的材料;
·通过使用透气、透水的材料和相应的施工工艺，可满足场地的全天候使用的要求，即使大雨刚过，也可立即投入使用；
·适度的弹性可减少体力消耗，从而可增加训练时间或增进竞赛成绩；
·超强的抗钉力和耐压缩性可将钉鞋、体育器械对场地的破坏减至最少，使场地保持一贯的有效性；
·精确的施工和使用自流平材料，可使表面更平坦，从而更有效地训练和比赛；
·美观舒适的外观和颜色搭配，在心理上对运动效率有积极作用。

六、塑胶跑道应用范围：所有田径运动场地

七、塑胶跑道性能：

1、优异的耐水性能；
2、独特的弹性减缓肌肉的疲劳；
3、耐久性好；
4、多种颜色；
5、维护费用低。

八、塑胶跑道技术标准

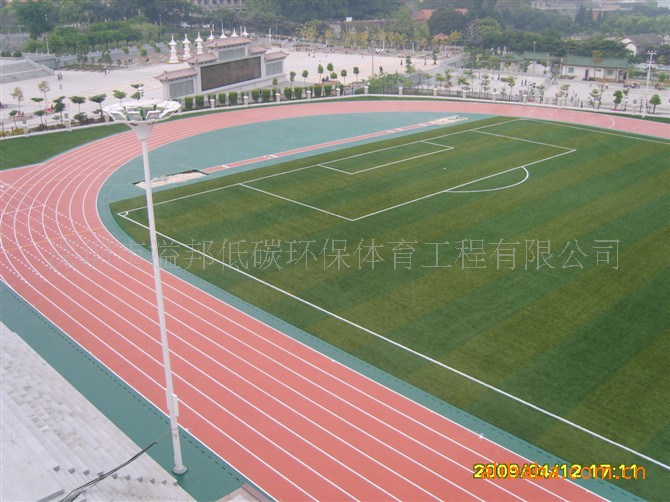

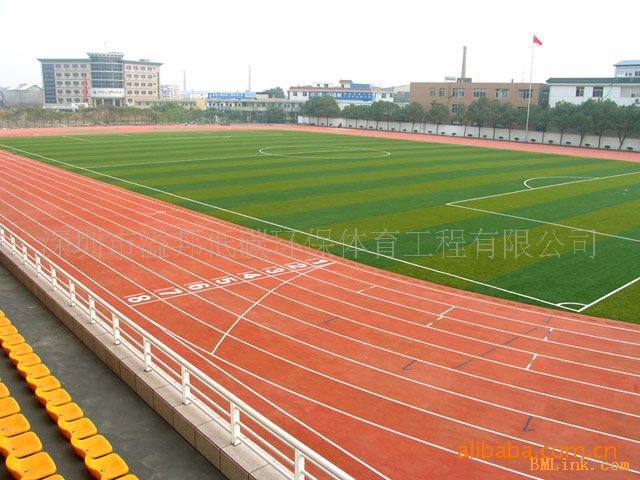

九、工程案例效果图
