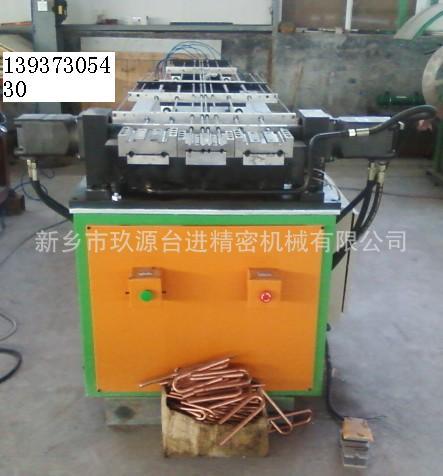

设备名称；半自动发夹弯管机

二、用途；JBU-半自动发夹弯管机适用冷凝器、蒸发器的自动加工成型铜管弯置长U所用。半自动发夹弯管机一次弯管为1-6根。

三，设备结构及系统配置：

1.设备构成:

由机械部分、模具、液压系统、气动系统, 电气控制组成。

      2.机械部分:

机身采用方型钢管焊接成型，消除应力后台板基准面整体加工，确保设备具有足够的强度、刚度及稳定性。 设备各部分的零部件根据实际工作状况、工作环境进行必要的表面处理，如电镀、发黑、淬火、渗碳等，以满足部件具有足够的强度及表面功能。

3. 模具部分:

由送料夹持模、弯曲夹紧模、靠模、弯模、芯棒头组成。

        4.液压系统:

包括油箱、电机、油泵、压力控制阀、方向控制阀、节流调速阀、集成块、滤油器、油缸、冷却器等。油缸密封件采用进口优质产品。

四.工作流程：

1长U弯管顺序要求，定尺后穿入铜管→铜管穿到位→启动开关→托模上升托紧铜管→同时弯曲夹模夹紧→旋转模开始180度旋转弯曲→弯置成功→托模、弯曲夹模同时松开→退料机构退料→旋转模180度回转→一个行程完成。
