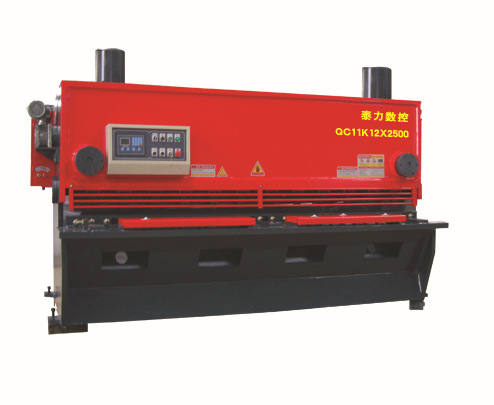

QC11Y液压闸式剪板机概述
全钢焊接结构,振动消时效,消除内应力,有很好的刚性与稳定性;
采用先进的集成式液压系统,可靠性好;
采用三点式滚动导轨,消除导轨间隙,提高剪切质量;机动后档料,机械后档料,手动微调,数字显示;
刀片间隙有手轮调整,迅速、准确、方便;
矩形刀片,四个刃口均可使用,使用寿命长。剪切角可调,减少板料扭曲变形;
上刀架采用内倾结构,便于落料,并能提高工作精度;
具有分段剪切功能:具有灯光照明的功能;
后托料装置(可另选择配置)。
QC11Y液压闸式剪板机技术参数
规格型号 | 可剪 板厚 mm | 可剪 板宽 mm | 剪切角 (°) | 行程 次数 mm-1 | 后档料 行程 mm | 电机 功率 kw |
QC11Y-6×2500 | 6 | 2500 | 0.5~1°30 | 16~35 | 20-600 | 7.5 |
QC11Y-6×3200 | 6 | 3200 | 0.5~1°30 | 14~35 | 20-600 | 7.5 |
QC11Y-6×4000 | 6 | 4000 | 0.5~1°30 | 10~30 | 20-600 | 7.5 |
QC11Y-6×5000 | 6 | 5000 | 0.5~1°30 | 10~30 | 20-800 | 11 |
QC11Y-6×6000 | 6 | 6000 | 0.5~1°30 | 8~25 | 20-800 | 11 |
