三、操作部分:
便捷的操作理想由此变为现实,“免售后就从这里开始”
“免售后”1、:便捷的上位机软件二步即可完成全部打印功能:
1、打开仪表数据包文件经系统排版后的曲线即如图所示

2、点击如上图所示第二步即可打印如下图:

“免售后”2:便捷的下位机操作,仅需二个操作即可完成:
1、调整信号类型至您所需信号类型;
2、调整单位至您所需单位

1、功能同样强大,操作更为便捷
2、结合科技与经验,优化再优化免“售后”由此开始
3、便捷的上下位机操作仅需二步即可完成,操作使用业内最为便捷

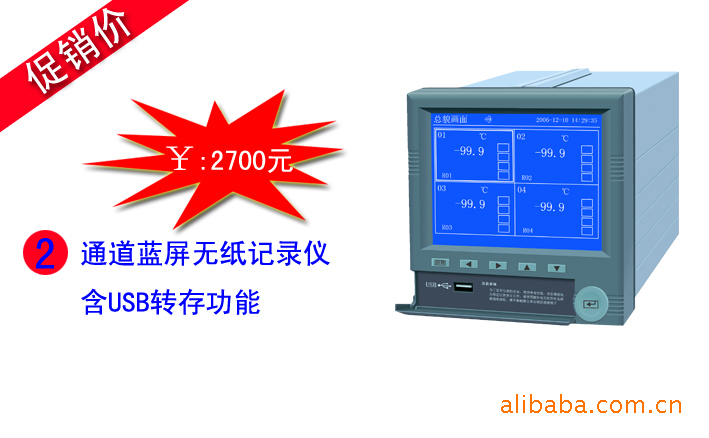

l 仪表特点
1、采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏,高亮度LED背光永不黑屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点
2、全隔离万能输入,可同时输入多种信号,无需更换模块
3、配备标准USB 接口,支持USB 1.1 、2.0 优盘,历史数据转存快捷方便
4、采用新型开关电源,能在交流电源85VAC~265VAC、45~65HZ范围内正常工作
5、仪表集成硬件实时时钟,掉电情况下时钟也能准确运行,更方便企业计量管理
6、全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。
l 主要技术指标
n 基本误差
±0.2%F.S,全隔离单模块万能输入,隔离阻抗:20MΩ @ 500V
n 输入部分
输入规格:
输入 | 类型 | 量程范围 |
电流 | 0~10mA、4~20mA | -999~9999℃ |
电压 | 0~20mV、0~100mV、0~5V、 1~5V | -999~9999℃ |
热电阻 | Pt100 | -99.9~850℃ |
Cu50 | -50.0~150℃ |
电阻 | 0~400Ω | -999~9999℃ |
频率 | 0~30kHz, (高电平:8.5~30V,低电平:0~4.5V) | 0~30kHz, |
热电偶 | B | 250~1820℃ |
E | -148~1000℃ |
J | -148~1200℃ |
K | -148~1370℃ |
S | -50~1760℃ |
T | -40~400℃ |
辐射高温计 | F2 | 700~2000℃ |
n 输出规格:
电流:4~20mA,负载能力750Ω(最大)
通讯:RS232/485通讯接口
波特率:1200、9600、19200、38400、57600可选
打印:RS-232C直接连接串行微型打印机
报警:最多12个继电器接点,触点负载3A@230VAC/1A@30VDC
n 精度
实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;
追忆精度:±0.2% F.S.;共模抑制比:>120dB;
串模抑制比:>50dB 注:热电偶应去掉冷端误差。
n 记录间隔
1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒。
n 记录容量
64/128/192/248MB(FLASH容量可选择)。
n 数据转存和备份
256M~2G优盘可选。

n 记录时间
通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关,计算公式如下:
例:现有一台增强型仪表,只配置了1个通道,该通道设置记录间隔为60秒,仪表的Flash容量为128MB,根据这些条件和上面的公式可计算出通道的记录时间:
n 供电
新型开关电源,85~265VAC,45~65HZ,功耗≤35W
n 尺寸
外型尺寸:144×144×220mm
开孔尺寸:138×138mm±1mm

n 保存条件
温度:-20~60℃,避免日光直晒
湿度:<85%RH(无凝结)
n 工作条件
温度:0~45℃
湿度:10%~85%RH(无凝结)
记录仪配件:


n 接线示意图
如下图所示:
- 报警接线端为K1~K12
- 热点偶接线为BD端,其中B接正端,D接负端
- 电压接线为BD端,其中B接正端,D接负端
- 电流接线为CD端,其中C接正端,D接负端
- 热电阻接线为BCD端,其中BC短路为一端,D接另一端
- 需24V供电的二线制变送器接线为AC端,其中A端接24V电源,C接信号端
- 需24V供电的三线制变送器接线为ACD端,其中A端接24V电源,C接信号端,D接负端
- 注:使用24VDC时,严禁AB、AC、AD短路等接线方式
