太阳辐射透过玻璃盖板，被集热板吸收后沿肋片和管壁传递到吸热管内的水。吸热管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部，同时通过下循环管不断补充温度较低的水，如此循环往复，最终整箱水都升高至一定的温度 。 现有的平板式集热器，基本上都采用结合良好的多管组合方式，如滚压或压延方法等，其中走水管子与吸热板之间的热阻几乎可以忽略。影响平板式集热器板芯性能的主要因素，一是结构设计，二是表面吸收涂层。设计良好的集热器的板芯肋片效率应该在93%以上。集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。集热器整体结构的影响可以用总传热系数来描述，其影响程度与自身的几何尺寸（肋片厚度、材质）是一样。也就是说，在同等效率的情况下，集热器热损小时板芯可以薄一些。选择性吸收表面可以提高集热效率，但是市面上这类产品为了提高经济效益，往往肋片较薄。用于热水器场合时，这类产品的实际集热效果与选择性差一些（甚至没有选择性）但肋片厚一些的集热器不会有太大的区别。

     家用太阳能热水器通常按自然循环方式工作，没有外在的动力，设计良好的系统只要有5~6℃以上的温差就可以循环很好。水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。 多数情况下，自然循环家用热水器系统管路中的流态都可以视为层流。 集热器内管路系统的阻力主要来自沿程阻力，局部阻力的影响要小得多，其中支管的沿程阻力又比主管要大得多。当水温升高后，由于运动粘度减小，沿程阻力变小，局部阻力的影响变大。在一定范围内，当主管管径不变时，加大支管管径，不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。一般地，支管的水力半径应在10mm以上。当主管管径达到一定值以后，增加主管管径对减小系统阻力意义不大。

      家用太阳能热水器通常按自然循环方式工作，没有外在的动力，设计良好的系统只要有5~6℃以上的温差就可以循环很好。水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。 多数情况下，自然循环家用热水器系统管路中的流态都可以视为层流。 集热器内管路系统的阻力主要来自沿程阻力，局部阻力的影响要小得多，其中支管的沿程阻力又比主管要大得多。当水温升高后，由于运动粘度减小，沿程阻力变小，局部阻力的影响变大。在一定范围内，当主管管径不变时，加大支管管径，不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。一般地，支管的水力半径应在10mm以上。当主管管径达到一定值以后，增加主管管径对减小系统阻力意义不大。

太阳能热水器 经济效益对比分析图

注：太阳能及辅助系统、燃油锅炉、电热水器，初期投资依次减少，但运行维修费用依次大幅增加。按5年使用期综合考虑，太阳能及辅助系统费用最低，比其它方式节约开支1-5倍。太阳能及辅助系统无需专人管理，全自动运行，节能节支，安全性能高，两至三年即可收回成本，经济效益明显。

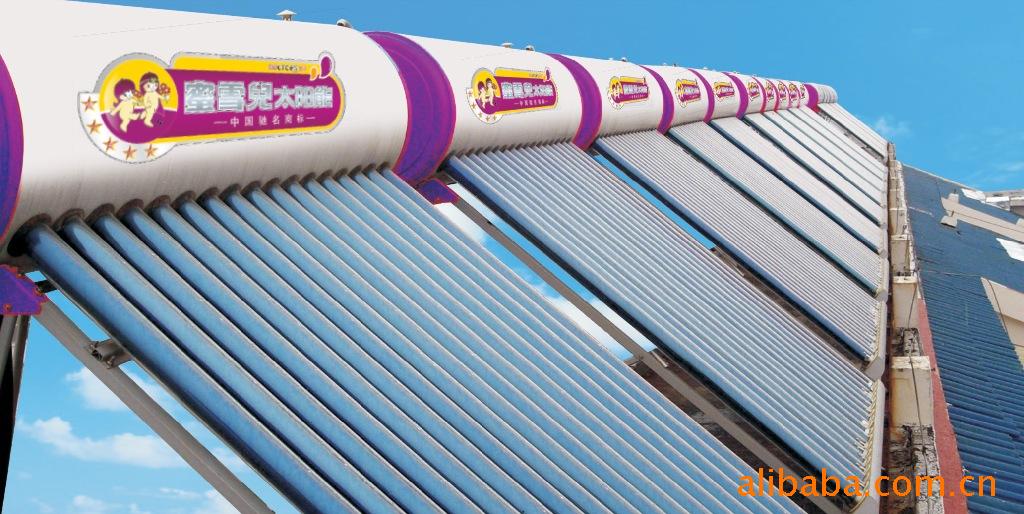

太阳能热水器 单机串并联式工程

单机串并联系统是由多个家用太阳能热水器串联并联组成的热水系统，运行原理跟小区统一安装式近乎相同。热水最后汇集在每一台单机的水箱内，保温水箱内设有自动辅助电加热装置，确保整个系统一年四季，全天候供应热水。

特点：

对小型工程造价相对较低，安装维护方便，安装周期短，便于控制，适用于小区、学校、机关、工厂等集体用水

产品型号与参数表
