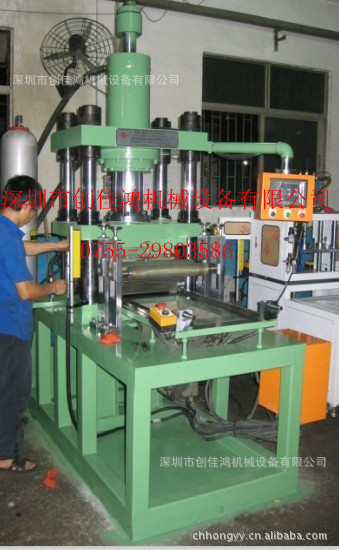

自动化机械//自动化设备//液压机机械/液压机设备

液压机械/液压设备

设计特点：

★操作控制简单，只要有空压（油压）信号或电气信号配合控制回路，整套即可使用。
★分度盘运动状态时，分度盘面依照工艺需求分割等份旋转，盘面无升降起伏变化。
★反应速度快，可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合，形成自动生产、加工、组装。
★其工作位调整简单，标准等份有4、6、8、12、24、48等，特殊分割可另行制造，如：3、5、9、10等多种；分度盘旋面可根据工艺需要在360°范围内，顺时针或逆时针方向依次转动。
★负载后惯性大时，亦无移位之现象。

A：使用电磁阀需知：

　　松开锁紧使用-2D2电磁阀CV 02积程式止逆阀

　　旋转回位使用-3C4电磁阀PCV 02W积程式防逆阀

B：程序写法：

　　在程序写的时候当油压单元开启后5sec在锁紧，回位的状态依次执行回位，锁紧

　　（此种状况防止防止旋转，回位的油缸在停机一段时间后，会有泄压现象{当然产生的有诸多原因}，这样启动油压分度盘就不会有错位现象）

　　作MANUAL时，分度盘的程序应写成如下：

1.松开，锁紧本身就是2位电磁阀（而且使用机械保持，所以无须烦写）

2.旋转，回位写单步的完成动作（也就是按一下按纽就可以完成其单步的完成）

3.旋转，回位写成jog的动作（此动作防止在非正常的状况下e.g.三片离合齿错齿现象），以方便调整。（不要针对于opertor针对于engineer）

4.写连续动作的时候，以有一定的延时动作，以防止没有走到位置松开--旋转---锁紧--回位(end)

5.可做水平及垂直方向使用

6.可做附加特别附件:蜂巢板及尾座

7.减速比例1：90
